硬核拆解Zygo干涉仪面型报告(附实测图谱解析)

2026-07-15 14:58

导语: 花重金定制的高精度镜片,装机后系统精度却惨不忍睹?看懂这份报告,不再踩坑!

在精密光学与光机装调领域,Zygo 激光干涉仪出具的检测报告是评估光学元件面型质量的“行业金标准”,也是入厂验收的核心参考依据。

然而,面对报告上密集的参数、复杂的 3D 伪彩图以及底层的算法勾选项,若未能准确理解其背后的物理意义与软件逻辑,极易在验收环节出现重大误判。

今天,我们将结合两份真实的大口径平晶检测报告(本文简称 图片 1 与 图片 2),为您进行严谨的“逐帧”硬核拆解,揭示如何透过表象看清光学制造的物理本质。

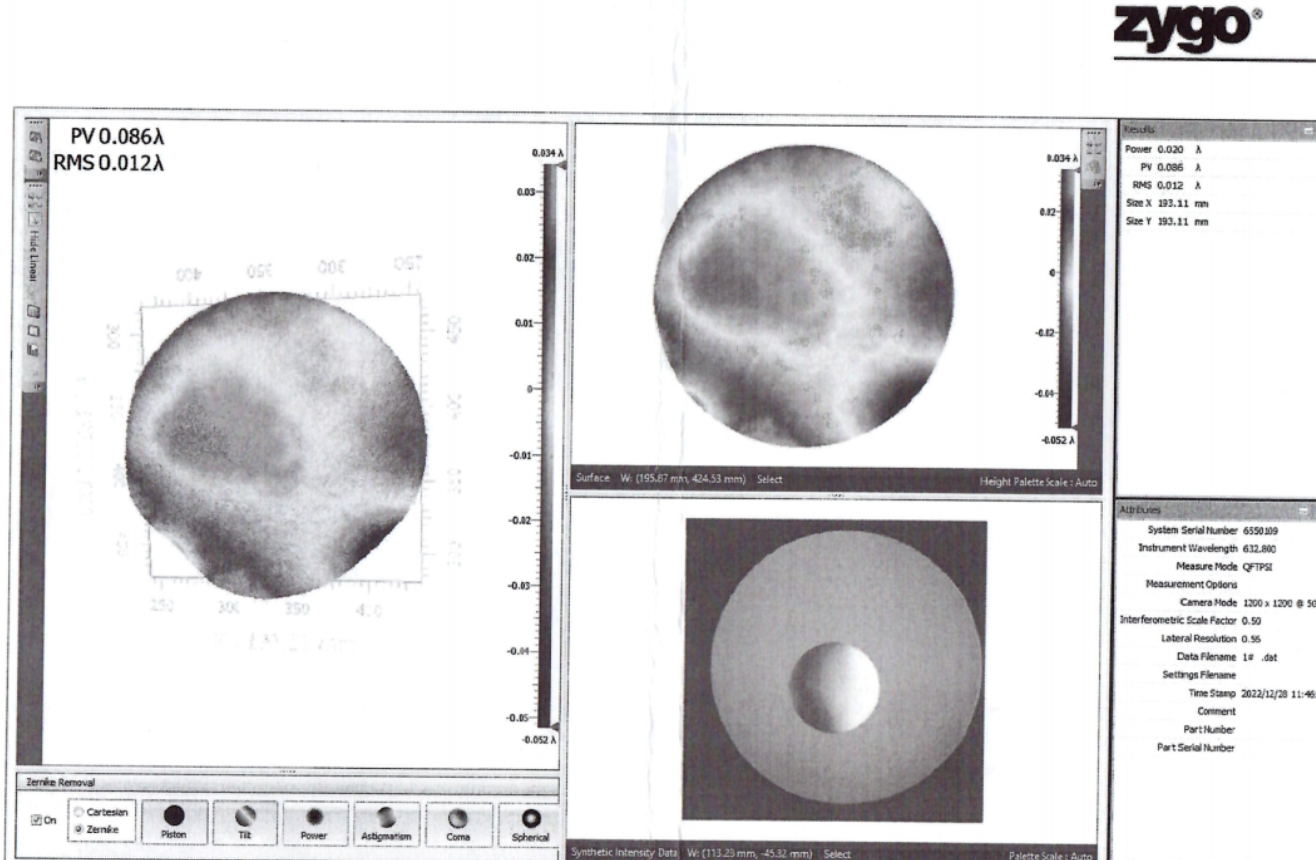

图片一

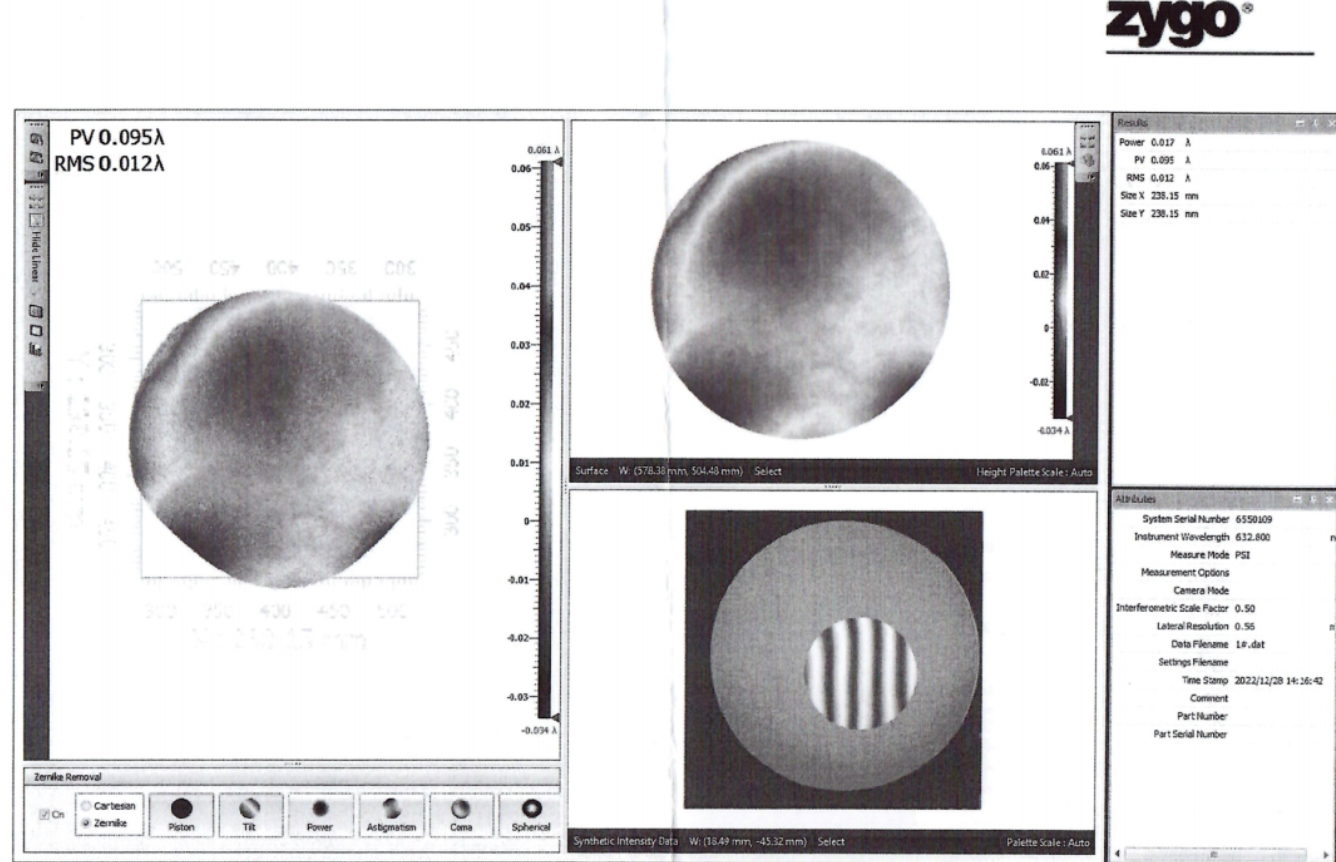

图片二

01 | 核心量化指标:定义元件的“物理极限”

评估面型质量,首先需锁定报告右侧的 Results(结果)数据栏。我们可以用“公路的平整度”来直观理解这三大核心参数。

1. 有效测量口径 (Size X / Y)

验收的前置条件,是确认测量面积未被供应商人为“缩水”。

  • 实测解析: 图片 1 的实测口径为 193.11 mm;图片 2 为 238.15 mm。
  • 🚨 验收红线: 报告口径数值必须 ≥ 图纸标注的有效通光孔径(Clear Aperture)。需警惕边缘掩膜(Mask),若软件人为抠除了边缘塌边区,哪怕数值达标,元件实际可用面积也已严重缩水。

2. 峰谷值 (PV) —— 极限偏差指标

PV 值定义为全口径内,最高凸起与最低凹陷之间的绝对物理高度差。

  • 直观比喻: 就像评估一条公路,PV 值反映的是“最深的坑洼”与“最高的凸起”之间的极端落差。
  • 🚨 避坑指南: 两块大平晶的 PV 分别为 0.086λ 和 0.095λ,均达到极高标准。但在严苛验收时,务必区分原始 PV 与 PVr(去除1%极值点后的峰谷值)。最终验收必须以原始 PV 值为准,绝不接受以 PVr 掩盖局部物理硬伤的数据!

3. 均方根值 (RMS) 与斯特列尔比

  • 直观比喻: 如果 PV 衡量的是极端坑洼,RMS 衡量的则是全局的“平均颠簸程度”。RMS 直接决定了光学元件的斯特列尔比(Strehl Ratio),进而决定最终的光束能量集中度。
  • 🔍 实测解析: 这两份报告最惊艳之处在于,其 RMS 均为极低的 0.012λ(仅为 PV 值的 1/8)。这证明其表面整体极其平整,毫无破坏成像质量的大面积中高频加工波纹,仅存在极轻微的局部单点缺陷拉高了 PV 极值。

02 | 识破算法滤镜:泽尼克项与“终极验证公式”

底层算法的设置,直接决定了报告的测量数据是否具备计量溯源效力!

1. 泽尼克去除 (Zernike Removal) 的合规边界

  • 实测解析: 观察两张图片的左下角,操作员均仅勾选了 Piston(平移)和 Tilt(倾斜)项
  • 🚨 验收红线: 遵循 ISO 与 GB 规范,常规平面度验收必须且仅能去除 Piston 与 Tilt。绝不允许去除像散、彗差,更默认不得去除 Power(离焦)项,否则等同于用算法强行抹平了真实的宏观物理曲率。

2. 无源文件时的“终极验证公式”

如果供应商不提供 .dat 源文件,且打印件上的 Zernike 按钮模糊不清,如何判断他们是否偷偷去除了 Power 项作弊?

🏆 SQE 判定公式:对比 Power 值 与 PV 值

  • 原理: Power 项对应表面的整体球面曲率,其峰谷值为 2 × Power系数
  • 判定: 如果报告显示 Power = 0.2λ,仅该项的面型落差就有 0.4λ,总 PV 绝不可能小于 0.4λ。如果在这种情况下最终评价的 PV = 0.1λ则 100% 判定:供应商违规剔除了 Power 项!
  • 实测验证: 图片 1 的 Power 为 0.020λ图片 2 为 0.017λ,二者均远小于其总 PV 值。这构成了完美的数学闭环,证明面型数据未被违规篡改。

3. 测量模式 (Measure Mode) 的溯源效力

  • PSI(标准相移干涉,如图2): 必须在恒温隔振实验室内进行,数据具备严谨的计量溯源性,是入厂验收的唯一金标准模式
  • QFTPSI(如图1): 专为克服车间振动开发的抗振模式。适用于加工工序把控,无法实现完整的量值溯源,不得作为最终严苛入厂验收的定量依据。

03 | 视觉假象解密:看清“Synthetic”背后的真相

很多新手会陷入一个迷思:“没有干涉条纹,就是没测好?”

🔍 真相揭秘: 仔细观察报告左下角图像下方的英文标注:**Synthetic Intensity Data(合成光强数据)**。这意味着您看到的并非相机直出的原始图像,而是软件重新渲染的虚拟图像。

  • 图片 1 没有条纹: 是因为操作员将硬件测试台调校到了极致的物理平行状态,波前相位差极小,呈现了完美的“零条纹(Zero Fringe)”
  • 图片 2 有条纹: 是因为物理调平时保留了微小的残余倾斜。

结论: 条纹的有无,仅仅是现场“物理调零精度”与“虚拟显示设置”的差异,绝不影响底层相位解算的真实有效性


04 | 系统级验收的终极闭环

拿到一份 PV < λ/10,RMS 极佳的面型报告,仅仅是高精密光学制造的第一步。

对于大口径精密元件,机械装夹引入的残余应力是破坏光学精度的终极风险源。一次不当的压圈锁紧,会瞬间将 λ/10 的面型扭曲至 λ/2 甚至更废!

为确保光机系统的最终交付精度,我们强力建议引入以下验收闭环

  1. 📄 源文件审查: 索要 .dat 原始数据文件,杜绝 PDF 截图掩盖的显示盲区。
  2. 🔄 旋转复测: 抽样将元件旋转 90° 复测,排查材料内部残余应力。
  3. ⚙️ 系统级复测: 带着设计好的机械支撑结构(如 Kinematic Mount),在与实际工作状态完全一致的锁紧力下装配,连同结构件一起再次上干涉仪进行系统级复测

这份系统报告,才是您的仪器真正能达到的工作精度!
