行业痛点：193nm高反镜出厂测试明明达标，现场长时间使用却频频起泡脱膜？
🔍 研究背景与行业问题
在深紫外光刻系统的实际运作中，我们经常面临一个非常棘手的工程隐患。光路中的193nm高反射镜，出厂时的损伤阈值测试数据往往非常漂亮。但这些镜片在工业现场高频运行大半年后，表面却会出现大面积的起泡和脱膜。
面对这种现场批量失效，业内往往很难直接定位根本原因。从底层物理机制来看，传统的瞬间高能激光打靶测试存在着巨大的局限性。依靠常规测试标准，根本无法揪出在高频脉冲下慢慢累积的隐性缺陷。这就迫使我们需要建立一套更贴近真实工况的寿命评估体系。
⚙️ 核心技术原理
深紫外激光通常并不会立刻彻底击穿多层膜。相反，它会在长期的能量轰击中，在膜层内部悄悄留下潜伏性的结构损伤。为了在短时间内复现这种长达一年的现场失效模式，业内引入了加速寿命起泡测试。
这套测试方案抛弃了传统思路，专门针对潜伏性损伤的触发机制进行了深度拆解：
- • 热疲劳循环诱发：首先使用193nm紫外激光对多层膜进行大剂量的预先照射。接着引入二氧化碳红外激光，对预照射区域进行高频周期的局部加热。这种手段能精准逼出膜层间因热膨胀系数不同而积累的机械应力。
-
• 环境水汽渗透诱发：将高反镜置于极低氧气和水分的纯净氮气仓中。在使用深紫外激光进行数十亿次高强度脉冲轰击后，直接将其暴露在正常湿度的室内空气中。这主要是为了验证环境湿度对受损膜层的渗透破坏力。

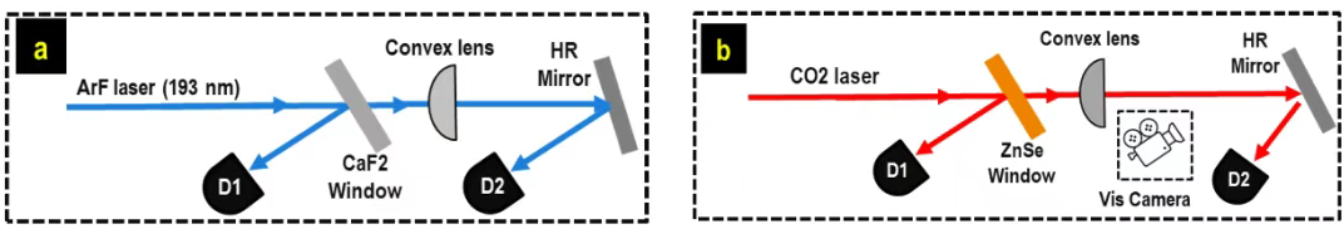

【图片说明】：紫外预照射与红外激光热循环测试装置
📊 关键实验数据
这些针对潜伏性损伤的加速验证数据，非常直观地还原了镜片走向报废的真实过程。底层的实测结果彻底打破了膜层出厂时坚不可摧的假象：
- • 单纯热负荷无法致坏：对于没有受过193nm大剂量轰击的纯净膜层，单纯的二氧化碳激光加热烧不出任何气泡。只有那些被深紫外激光破坏了底层结构的区域，一经热循环就会迅速大面积起泡脱层。
- • 环境水汽的致命打击：在绝对干燥的纯氮气或洁净空气里，被轰击过的镜片依然表面完好。然而一旦接触到相对湿度为46%的普通室内空气，短短5分钟内膜层表面就开始长出气泡，暴露一小时后起泡尺寸和数量爆发式增加。
-
• 惊人的微观撕裂深度：借助白光干涉仪扫描破裂的起泡点，我们看到了潜伏损伤爆发后的微观破坏力。实测数据显示，部分破裂起泡的直径扩张到了160微米，而膜层被顶起撕裂的绝对深度高达600纳米。

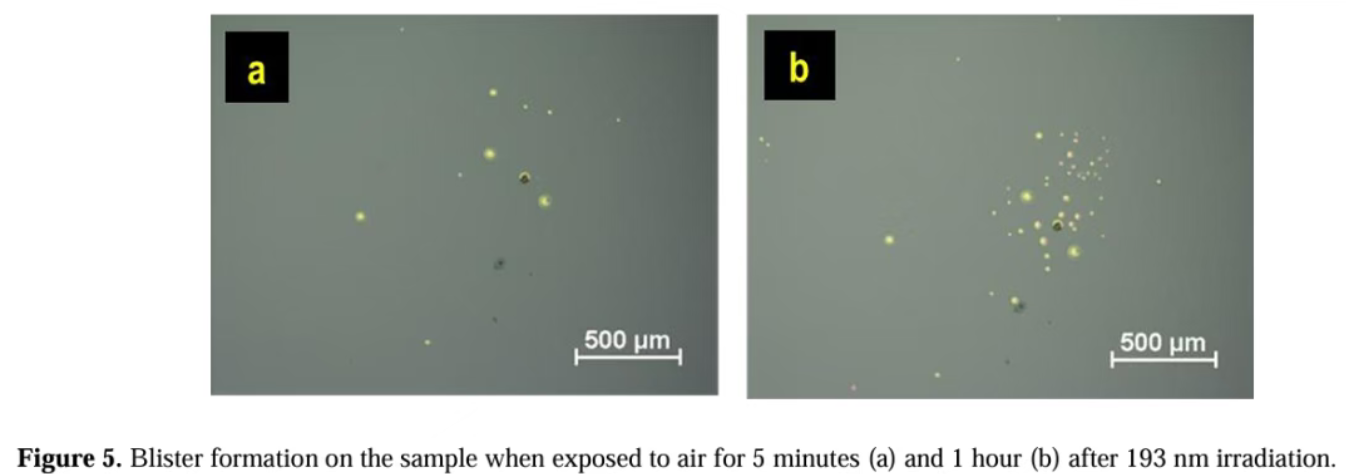

【图片说明】：紫外照射后暴露普通空气一小时引发密集起泡

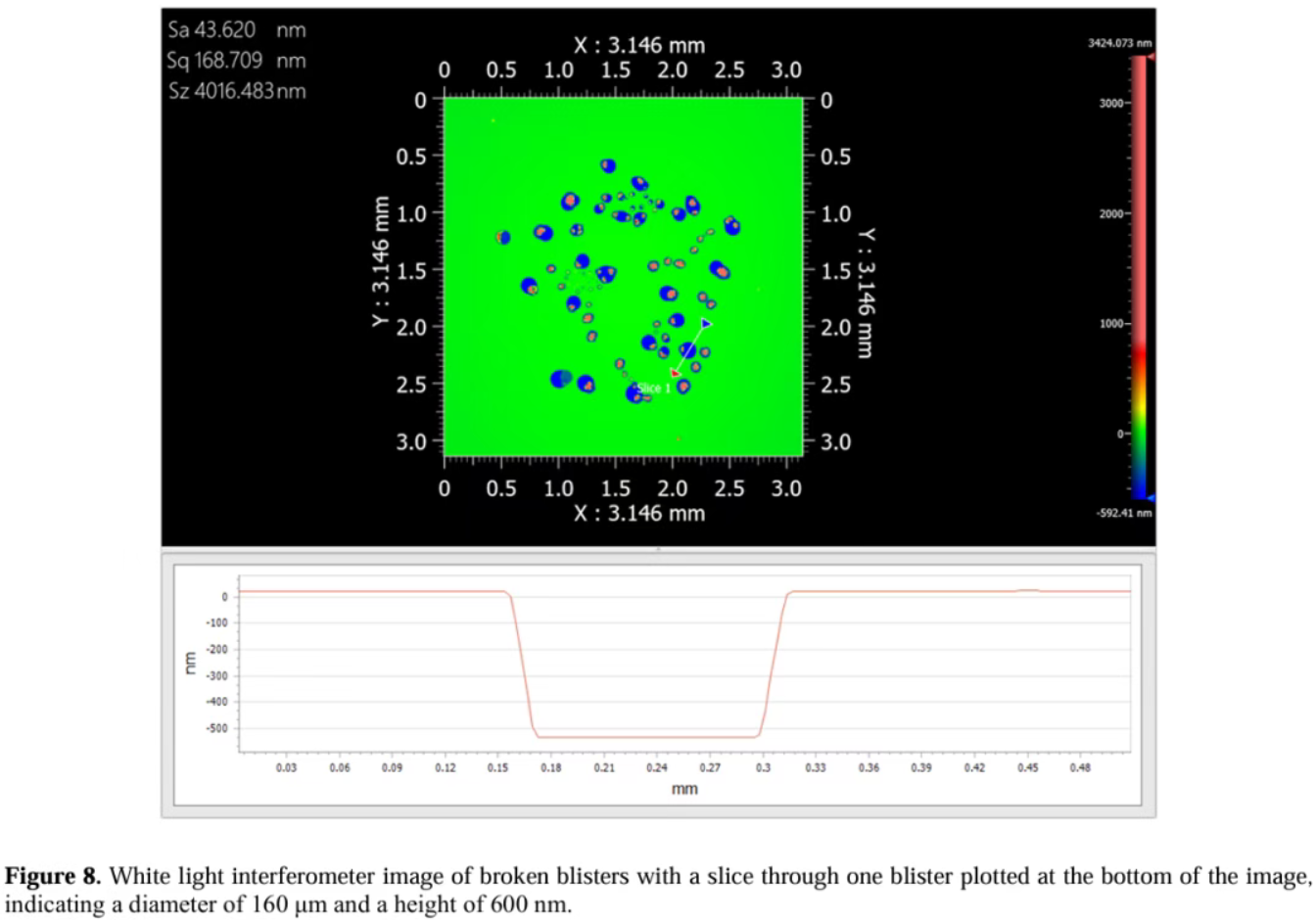

【图片说明】：白光干涉仪揭示高达600纳米的膜层撕裂深度
💡 最终研究结论
经过这一系列严苛的工艺验证，高反镜报废的底层逻辑已经非常清晰。193nm高能光子的长期照射，会从根本上改变膜层内部的化学与微观物理结构。这种不易察觉的潜伏损伤，直接大幅削弱了涂层的机械稳定性与致密度。
受损的膜层在实际系统装调中，会对温度波动和环境水汽变得极度敏感。水汽的渗透与内部热应力的交织叠加，最终彻底撕裂了多层膜的结合面。解决这一工程隐患的关键在于，必须抛弃唯初始光谱论，建立以长期环境稳定性为导向的底层工艺评估体系。
其实以上硬核数据均来源于ASML（Cymer光源部门）与康宁公司（Corning）先进光学事业部的联合研究。该重磅学术成果出自核心论文《Latent Damage in High Reflectivity Dielectric Coatings due to 193 nm Irradiation》，由Masoud Babaeian、Zhaoyu Liu等资深专家共同撰写，正式发表于2024年SPIE（国际光学工程学会）会议论文集中。
文末免责声明：
本文仅为光学行业专业技术交流与学术论文分享，内容仅供学习参考，不构成任何应用指导与决策建议；引用内容版权归原作者及原出版方所有，如有侵权请联系删除；任何实际应用请自行完成专业验证，本公众号不承担相关连带责任。
