行业痛点：非球面人工晶体在实际植入装调中极易出现微小位置偏差。这种偏心和倾斜会导致像差剧增与成像劣化。如何提升光学系统的抗失调公差成为一大工程难点。
🔍 研究背景与行业问题
在实际的光学系统装调中，理想的完全对中状态往往难以达到。对于非球面人工晶体而言，哪怕微小的偏心或倾斜都会引发严重问题。这些偏差会诱发彗差等高阶像差，导致实际成像质量显著下降。这在实际系统装调中意味着，非球面设计反而比传统球面透镜对误差更敏感。我们经常看到，一旦系统光瞳变大或者装调出现细微偏差。系统的调制传递函数（MTF）就会出现断崖式下跌。传统的解决思路通常依赖单一的对称结构参数优化。这种传统方法很难兼顾各种复杂的实际失调场景。
⚙️ 核心技术原理
从底层物理机制来看，系统失调破坏了原有的光路对称性。传统的旋转对称系统一旦出现倾斜或偏心，像差场就会发生复杂变化。这里我们可以引入节点像差理论（NAT）来解决工程隐患。
- • 像差节点偏移机制：系统失调会导致特定像差的节点发生空间相对偏移。比如倾斜会引起彗差节点在垂直方向偏离视场正中心。同时这也会让像散节点在水平方向横向分裂为两个独立节点。
- • 非对称表面结构设计：新方案打破了传统透镜前后表面严格同轴的限制。它通过人为引入后表面相对于前表面的受控倾斜来进行物理补偿。
-
• 矢量精准抵消控制：利用后表面绕局部坐标轴的精准三维旋转角度。可以直接抵消由系统整体偏心和倾斜造成的像差节点偏移矢量。这相当于在光学设计初期就把公差补偿机制内置到了镜片中。

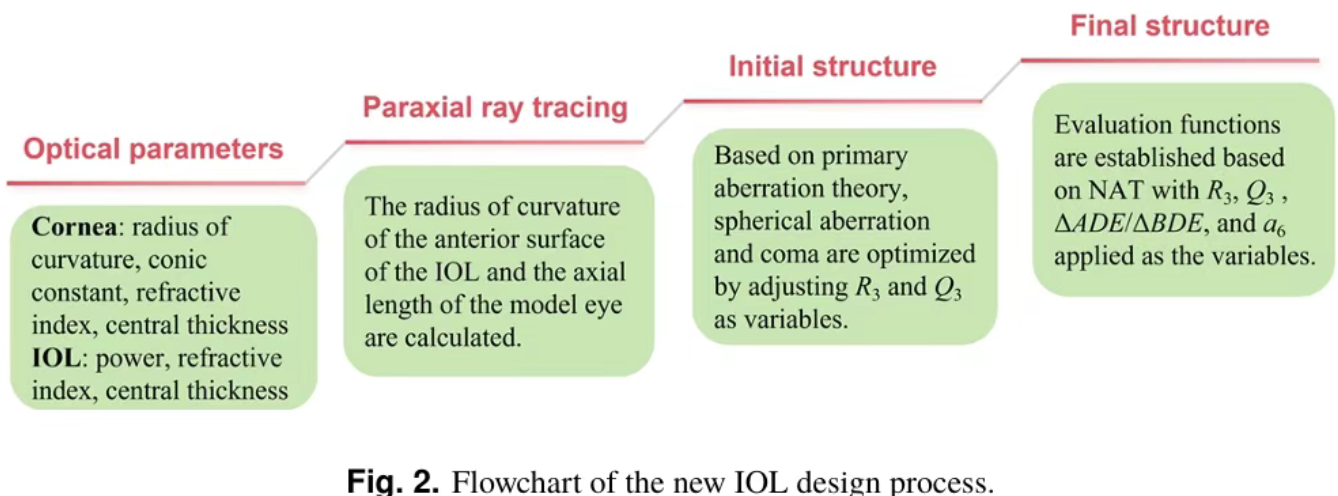

【图片说明】：基于节点像差理论的新型人工晶体优化设计流程
📊 关键实验数据
在符合ISO标准的光学测试平台上，该设计的实测数据非常有说服力。
- • 小倾斜状态测试：在3.0毫米光瞳与3度倾斜条件下，新型设计的优势初显。它在50 lp/mm空间频率下的实测MTF达到了0.80。而市面上常见的三款商业产品MTF普遍在0.72到0.77之间徘徊。
- • 大光瞳与大公差表现：当光瞳扩大到4.5毫米时，传统产品的MTF出现大幅度衰减。但在同等大光瞳与3度倾斜下，新设计的MTF不降反升至0.83。相比三款商业竞品，其核心成像对比度提升了约46%到152%不等。
-
• 极端偏心容差能力：当偏心距大幅增加到1.1毫米时。部分商业产品的高频MTF已经跌至0.25左右的极低谷值。此时新型定制设计依然能将MTF稳定保持在0.57左右。

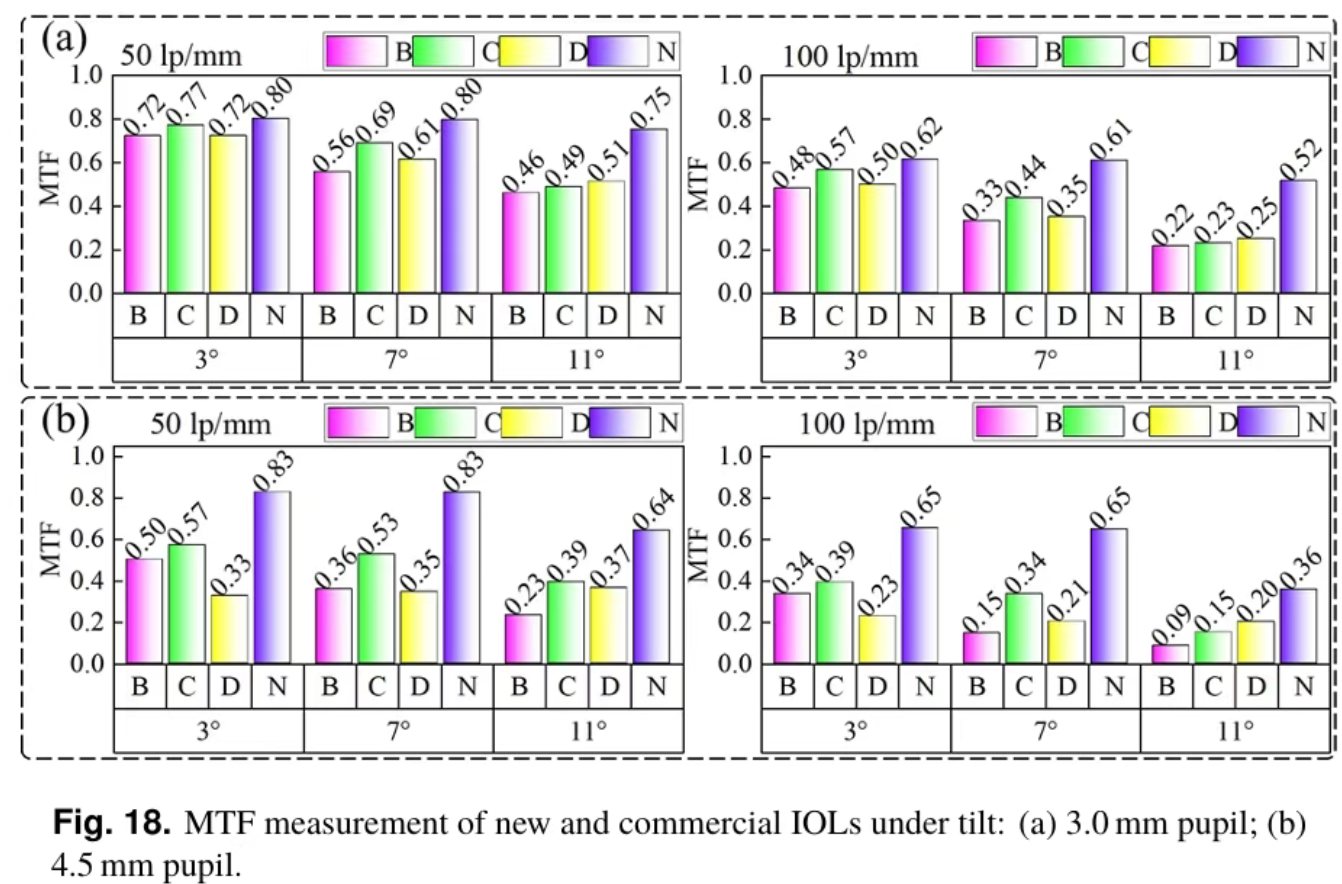

【图片说明】：新型晶体与商业晶体在不同光瞳及倾斜条件下的MTF测试对比

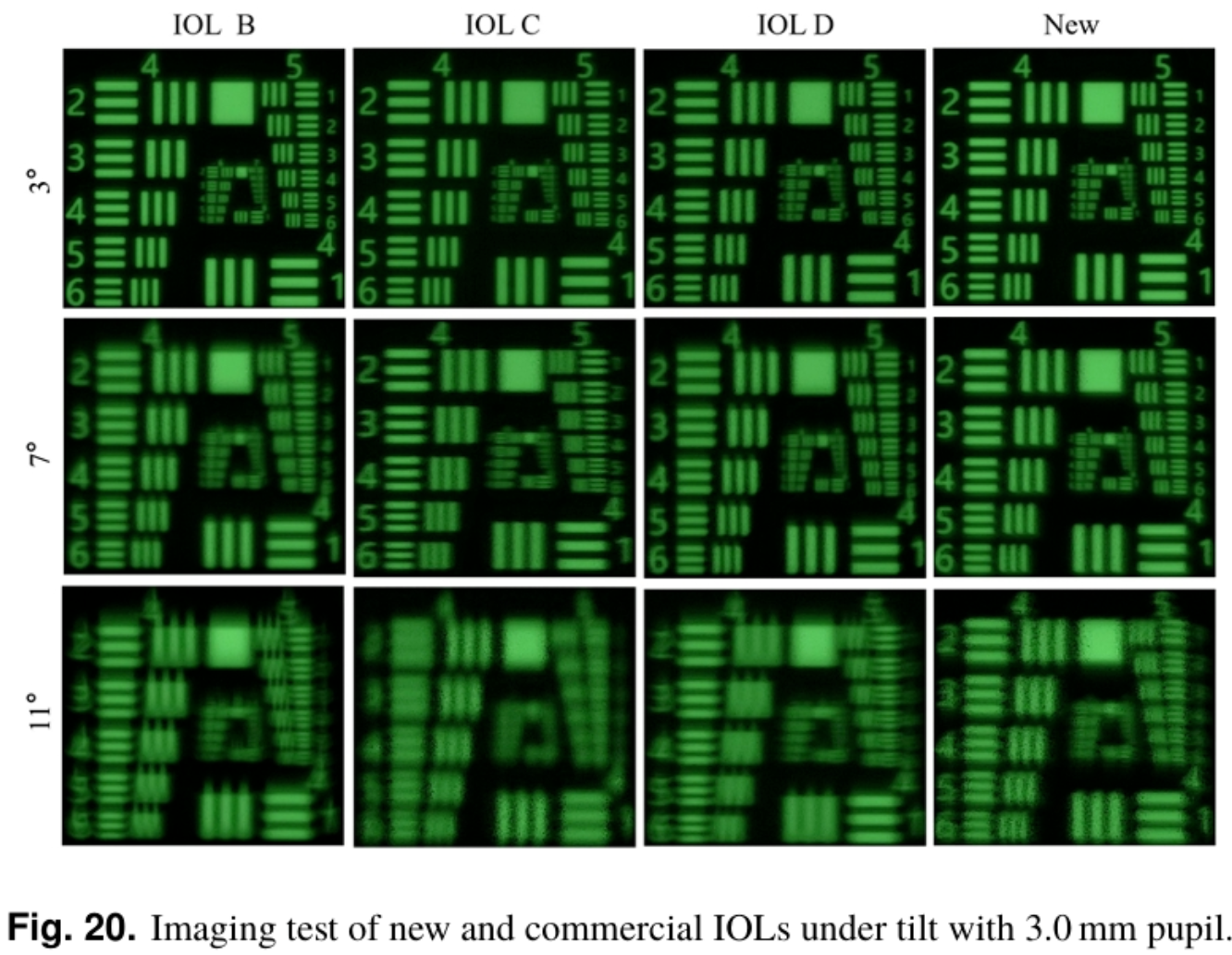

【图片说明】：3.0mm光瞳倾斜状态下的分辨率板实际成像清晰度对比
💡 最终研究结论
通过人为打破光学表面的绝对旋转对称性，基于节点像差理论能实现极佳的误差补偿。这种机制显著提升了系统在偏心与倾斜状态下的成像鲁棒性。这种将失调公差补偿前置到基础结构设计阶段的跨界思路。为解决高精密光学元器件的严苛装调痛点提供了一条极具价值的工程化路径。
其实以上硬核数据与底层设计思路均来源于天津大学房丰洲教授团队的最新科研成果。论文原标题为《Design of aspherical monofocal intraocular lens under misaligned conditions and single wavelength》。该研究正式发表于知名光学顶级期刊《Optics Express》（2026年4月，Vol. 34, No. 7），第一作者为 Qing Liang，通讯作者为 Fengzhou Fang。
