为什么平面反射镜只转动了 α，返回光线的方向却会变化 2α？
这个现象通常被称为自准直仪测角中的“二倍角关系”。
它不是某个品牌设备里的特殊算法，也不是软件人为设置出来的修正系数，而是平面镜反射定律在自准直仪测量中的直接结果。

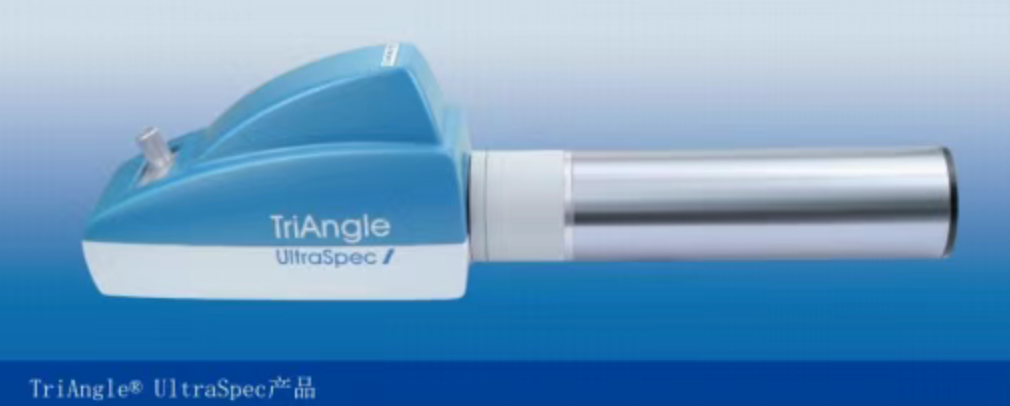

对于全欧自准直仪，或者其他同类型电子自准直仪来说，理解这个二倍角关系，是理解后续很多设备现象的基础。
比如：
- • 为什么自准直仪可以测很小的角度；
- • 为什么焦距越长，角度灵敏度越高；
- • 为什么探测器上的像点位移，可以反推出反射镜的倾斜角。
这些问题背后，都绕不开同一个核心关系：
反射镜转动 α，返回光束方向变化 2α。
一、自准直仪真正测到的是什么？
很多人第一次接触自准直仪时，会直觉地认为：
自准直仪是在直接测量反射镜转了多少角度。
但从光学测量链路上看，实际过程并不是这样。
自准直仪内部会发出一束准直光。这束光经过物镜后照射到外部的平面反射镜上。平面反射镜再把光反射回来，返回光束重新进入自准直仪，并在探测器像面上形成像点。
当反射镜没有倾斜时，返回光束基本沿原来的光轴方向返回，像点落在探测器中心附近。
当反射镜发生微小倾斜时，返回光束的方向会发生变化。这个方向变化经过物镜后，会表现为探测器像面上的像点移动。
所以，自准直仪真正直接观测到的不是反射镜本身的机械角度，而是：
返回光束方向变化之后，在探测器像面上形成的位移。
软件再根据这个像点位移、物镜焦距和二倍角关系，反推出反射镜的倾斜角。
二、为什么平面镜转 α，反射光会变 2α？
这个问题的关键在于：
反射定律里的角度，是相对于镜面法线来定义的。

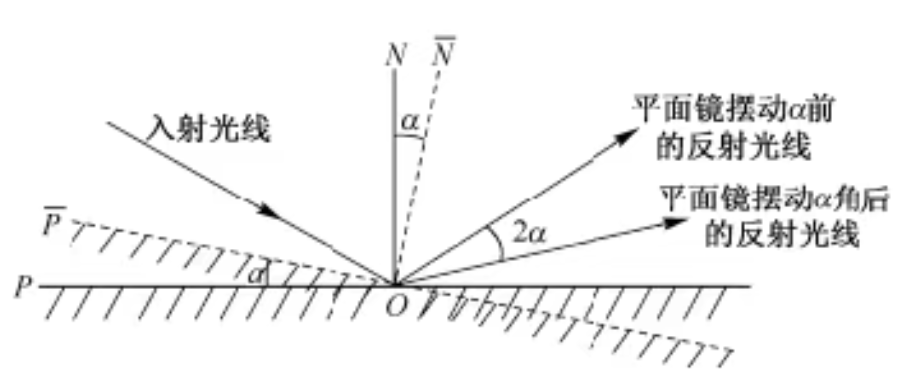

【图 1：平面镜反射与二倍角关系示意图】
当平面镜没有倾斜时，镜面法线与自准直仪光轴重合。此时光线垂直入射到反射镜上，入射角为 0，反射光会沿原路返回。
现在假设平面反射镜转动了一个小角度 α。
镜面转动 α 的同时，镜面的法线也会跟着转动 α。原来沿光轴入射的光线，相对于新的法线来说，就产生了一个 α 的入射角。
根据平面镜反射定律，入射角等于反射角。也就是说，入射光线在法线的一侧，与法线夹角为 α；反射光线在法线的另一侧，与法线夹角同样为 α。
这样一来，反射光线相对于原来的返回方向，整体就变化了 2α。
这就是所谓的“二倍角关系”：
反射镜真实转角是 α，返回光束方向变化是 2α。
这个结论看起来很简单，但它正是自准直仪能够进行高灵敏度角度测量的基础。
三、物镜如何把角度变化变成像面位移？
有了二倍角关系之后，还需要理解自准直仪内部物镜的作用。
反射镜倾斜 α 后，返回光束的方向相对于原光轴变化了 2α。这个带有角度的返回光束进入物镜后，会在物镜焦平面附近形成一个偏离中心的像点。
这里可以把物镜理解为一个：
角度—位置转换器。
也就是说，返回光束的角度变化，最终会转换成探测器像面上的位置变化。

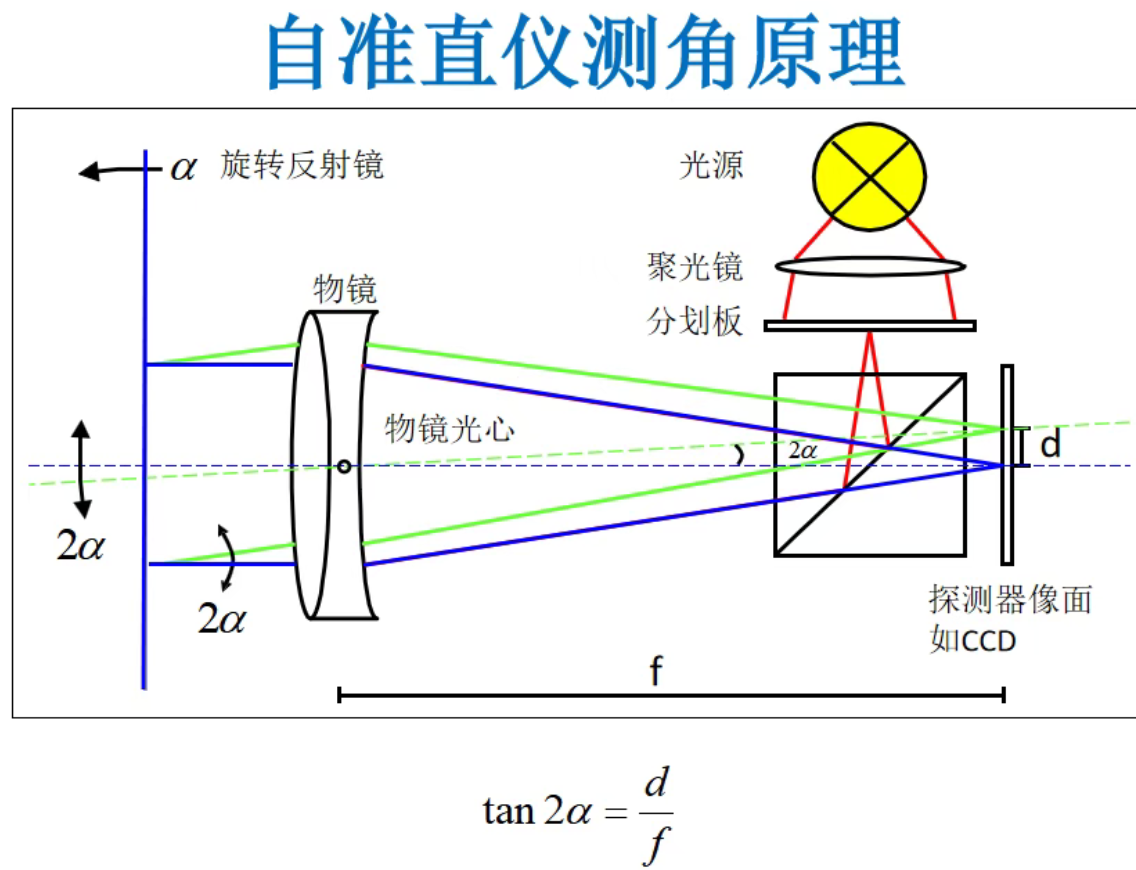

【图 2：自准直仪角度—位移转换光路图】
这张图的作用不是重复说明反射定律，而是把二倍角关系放回到自准直仪的实际光路中。
为了便于理解，图中把自准直仪物镜简化成一个理想薄透镜，并用“物镜光心”表示物镜的等效中心位置。图中穿过物镜光心的绿色虚线，可以理解为一条辅助光线，用来表示返回光束相对于原光轴的方向。
需要注意的是，这条辅助光线主要是为了帮助我们看清几何关系。
真实自准直仪物镜通常是一个镜组，并不一定能简单等同为单片薄透镜中的一个严格光心。这里采用这种简化画法，是为了更直观地说明：
返回光束的角度变化，如何通过物镜转换成探测器像面上的位移。
在图中：
- • 蓝色虚线表示原光轴；
- • 绿色虚线表示带有 2α 倾角的返回光束方向；
- • 物镜光心到探测器像面的轴向距离，可以理解为物镜的有效焦距 f；
- • 返回像点相对于原中心位置的偏移量为 d；
- • 绿色虚线与蓝色虚线之间的夹角为 2α。
因此，从几何关系上可以得到：
tan(2α) = d / f
也就是：
d = f · tan(2α)
在自准直仪的实际测量中，α 通常是角秒、角分级别的小角度。当角度以弧度表示时，tan(2α) 可以近似看成 2α，因此有：
d ≈ 2fα
反过来就可以得到：
α ≈ d / 2f
这就是自准直仪测角公式中为什么会出现 “2f” 的原因。
其中的 “2” 来自平面镜反射造成的二倍角关系；其中的 “f” 来自物镜把角度变化转换成像面位移的几何关系。
四、这个关系如何对应到实际设备？
理解了二倍角关系，再回头看自准直仪的实际设备现象，就会清楚很多。
首先，自准直仪之所以能测很小的角度，是因为它把一个很小的反射镜倾角，转换成了探测器上的像点位移。
反射镜只要转动 α，返回光束方向就会变化 2α。这个 2α 的光束角度变化经过物镜后，就会在像面上形成可测量的位移 d。
其次，焦距 f 越长，同样的角度变化对应的像面位移 d 就越大。
也就是说，对于同样 1 秒的反射镜倾斜，长焦距自准直仪在探测器上得到的像点移动更明显，因此角度灵敏度更高。
但这也带来另一个工程上的限制：
探测器尺寸是有限的。

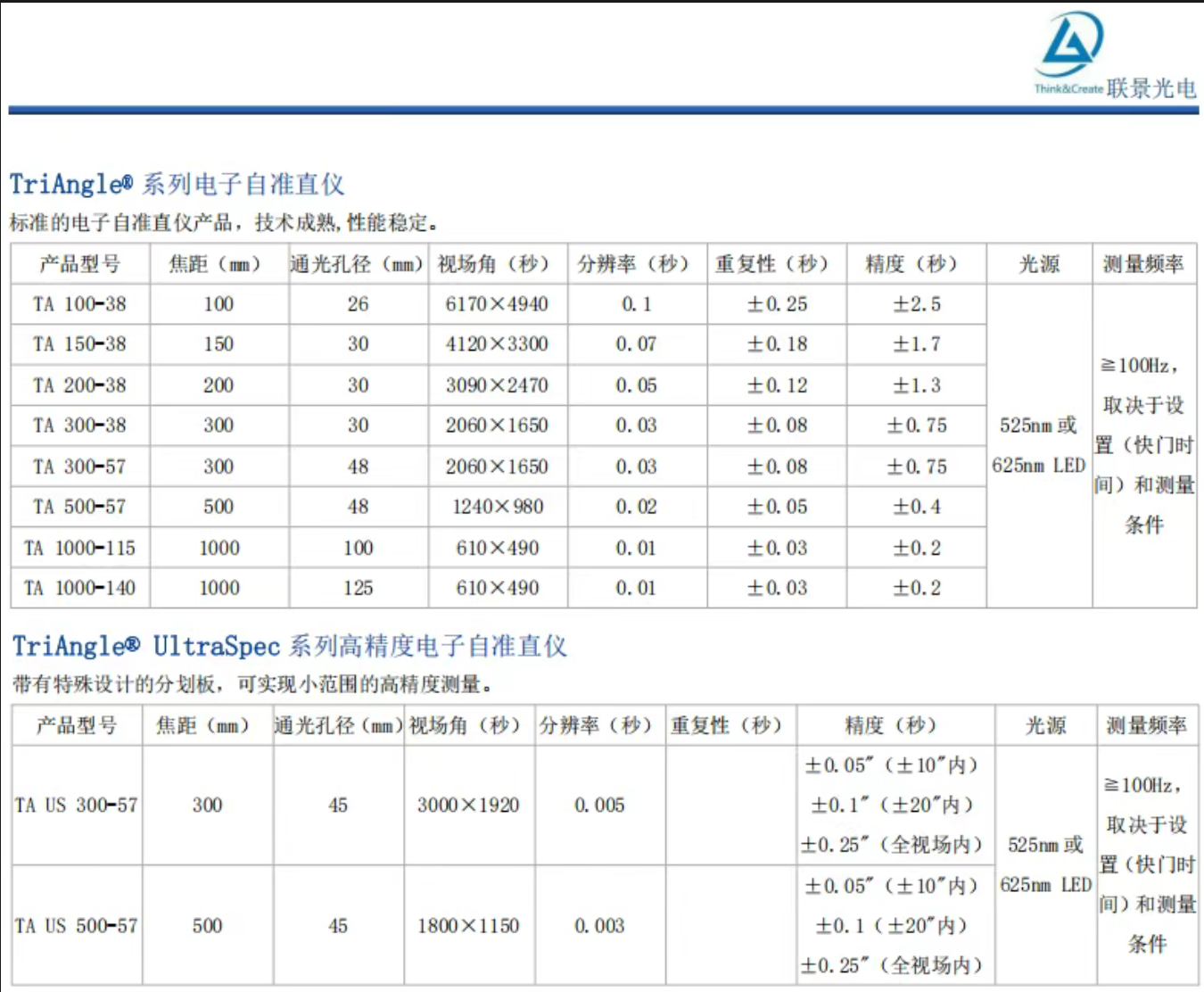

焦距越长，同样大小的探测器所能容纳的角度范围就越小。因此长焦距自准直仪通常更适合高精度、小视场测量；短焦距自准直仪则更适合较大角度范围的测量。
这也是为什么在自准直仪选型时，焦距不是越长越好，而是要在角度分辨率、视场范围、工作距离、反射镜尺寸和设备结构之间做综合权衡。
