在光学镜片制造中，抛光并不只是获得一个光滑、透明的表面。

对于常规光学元件来说，抛光主要用于降低表面粗糙度、改善表面质量，并去除前序研磨或精磨留下的加工痕迹。但对于高精度光学元件来说，抛光还承担着更关键的任务：控制面形误差、修正局部残差、降低散射、改善波前质量，并进一步去除亚表面损伤。

尤其是非球面、自由曲面、大口径光学元件和高精度窗口片，制造难点往往不是“能不能抛光”，而是能否把表面误差稳定、可控地收敛到目标范围内。

磁流变抛光，通常简称 MRF，就是一种面向高精度光学表面修正的确定性抛光技术。

它利用磁场改变抛光液的流变状态，使抛光液在局部形成稳定、可控的柔性抛光带；工件与抛光带之间产生相对运动后，在局部接触区域完成微量材料去除。

因此，MRF 更适合被理解为一种局部、可控、可计算的光学修形工艺，而不是简单的表面抛光方法。

01 为什么高精度光学元件需要确定性修形

传统抛光工艺在球面、平面以及常规光学件加工中已经非常成熟。对于很多元件来说，只要前序加工合理，传统抛光完全可以获得很好的表面质量。

但当元件面形变复杂以后，问题会发生变化。

非球面、自由曲面和大口径光学元件的误差往往不是均匀分布的。有些区域已经接近目标面形，有些区域仍然存在局部高点，还有一些位置可能已经不适合继续大面积去除。

这时，如果仍然采用较大面积的平均修正方式，就容易出现一个问题：想修正局部误差，却同时影响了周围已经合格的区域。

高精度光学制造真正需要的，是一种更可控的局部修形能力。

也就是先通过测量获得面形误差分布，再根据误差图决定不同位置需要去除多少材料。表面偏高的位置多去除，接近目标的位置少去除，甚至不再加工。

这就是确定性修形的基本逻辑。

它的重点不是“抛光时间更长”，而是材料去除量要和表面误差分布对应起来。

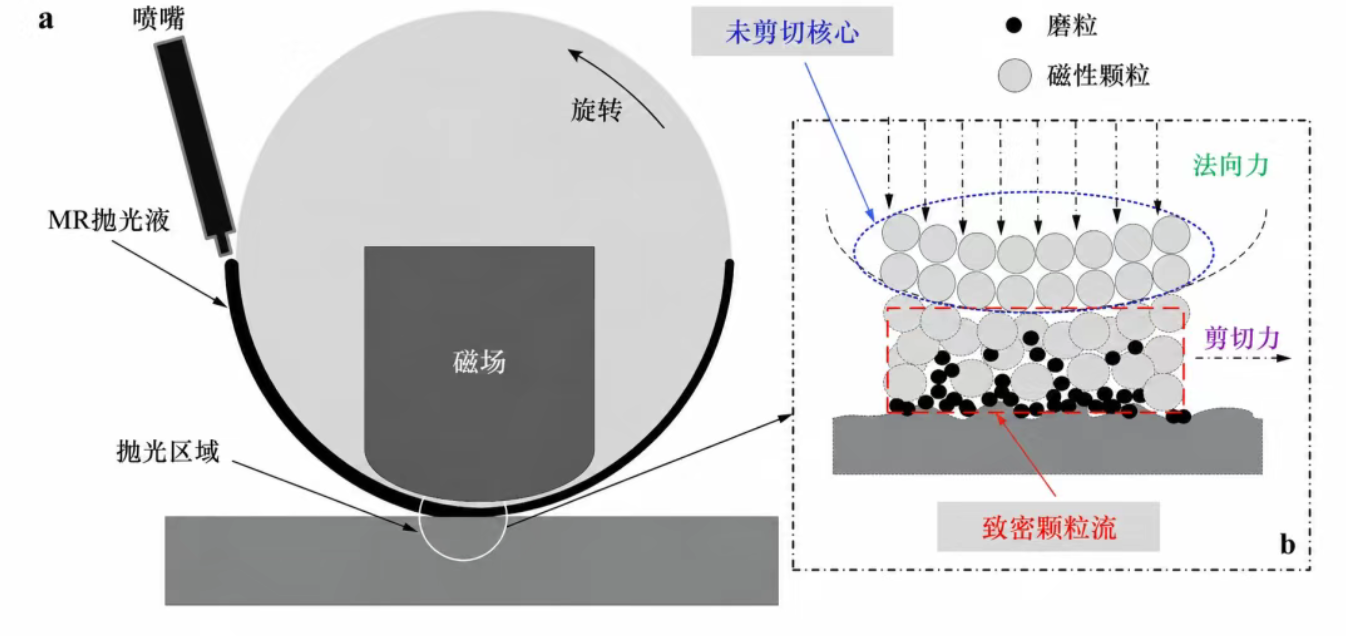

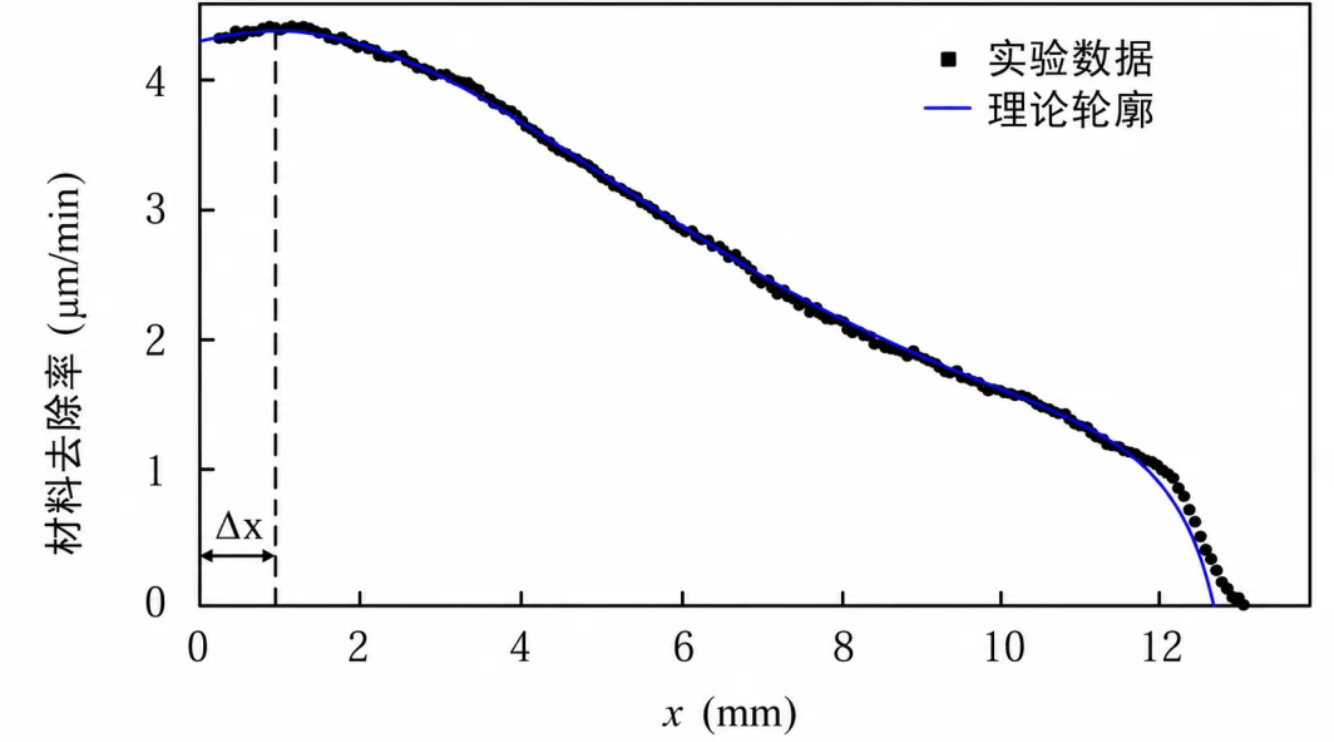

轮式磁流变抛光原理图 + 材料去除函数图

02 磁流变液为什么可以形成柔性抛光带

MRF 的基础是磁流变效应。

磁流变液通常由基载液、磁敏颗粒、抛光磨料和添加剂组成。在没有外加磁场时，它可以像普通液体一样流动；进入磁场区域后，磁敏颗粒会沿磁场方向重新排列，形成链状或柱状结构，液体的黏度、剪切屈服应力和内部结构都会发生变化。

对于抛光过程来说，这种变化非常关键。

普通抛光液主要承担携带磨料、润滑、冷却和排屑等作用；而磁流变抛光液在磁场中会形成一个具有一定刚度和抗剪切能力的柔性抛光带。

这段柔性抛光带既不是传统意义上的硬质工具，也不是完全自由流动的液体。它处在一种可控的中间状态：一方面能够适应光学表面的局部形状，另一方面又能保持相对稳定的材料去除能力。

MRF 的核心加工工具，实际上就是这段由磁场塑形出来的柔性抛光带。

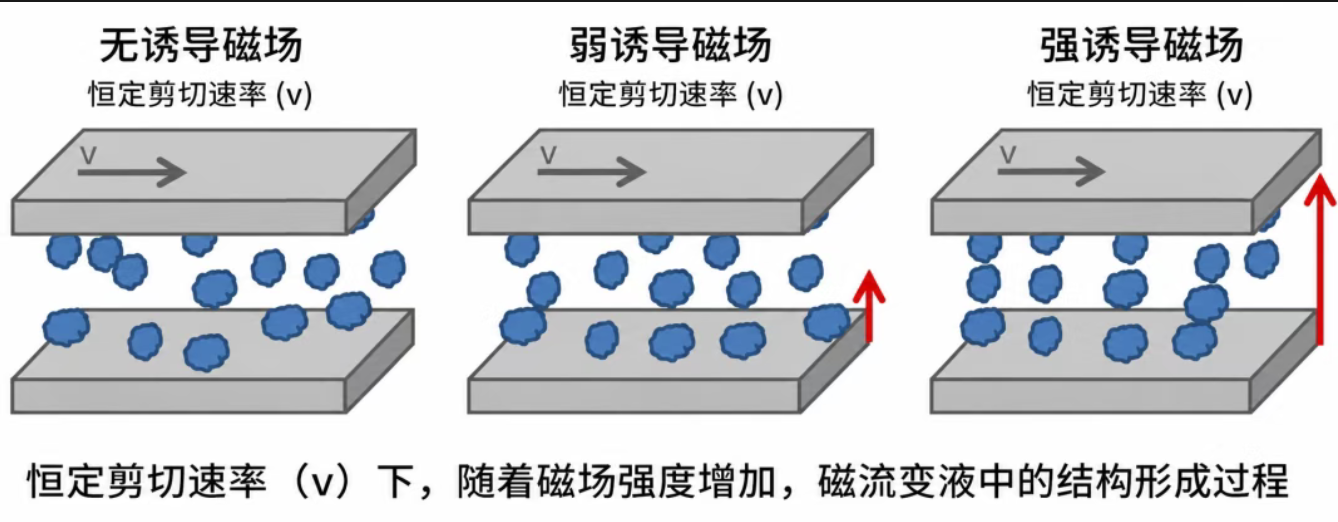

磁流变液颗粒在磁场下形成链状结构的示意图。

03 磁流变抛光液不只是“带磁性的抛光液”

磁流变抛光液是一个复合体系，不是简单地把磁性颗粒加到普通抛光液里。

其中，基载液决定流动和循环输送能力；磁敏颗粒决定磁场响应能力；抛光磨料参与实际材料去除；添加剂则影响分散性、稳定性、防沉降和防腐蚀性能。

这几类成分共同决定了抛光液在加工区的状态。

如果抛光液沉降严重、分散不稳定，或者磁场作用下形成的抛光带状态不一致，去除函数就会发生变化，后续的修形精度也会受到影响。

这里有一点容易误解：MRF 并不是磁场直接加工玻璃，也不是磁性颗粒单独把材料“带走”。

更准确地说，磁场负责组织抛光液形成稳定的柔性加工区域，磨料颗粒在剪切作用下参与材料去除。真正发生去除的位置，是工件表面与柔性抛光带之间的局部接触区。

所以，MRF 的稳定性并不只取决于设备机械精度，也取决于抛光液状态、磁场分布、工作间隙、轮速、浸入深度和工件材料等一系列工艺参数。

04 轮式 MRF 的基本加工过程

以常见的轮式磁流变抛光为例，整个加工过程可以理解为一条连续的工艺链。

磁流变抛光液由循环系统输送到旋转抛光轮表面。抛光轮附近的磁场区域会改变抛光液的流变状态，使其在轮面附近形成一段稳定的柔性抛光带。

工件表面靠近这段抛光带后，会在局部形成接触区域。随着工件和抛光轮之间产生相对运动，抛光带中的磨料颗粒在剪切作用下对表面进行微量材料去除。

这个过程和传统全口径抛光最大的区别在于：MRF 并不是整面同时加工，而是在一个相对较小的局部区域内完成材料去除。

工件表面的不同位置会依次经过这个局部加工区。通过控制运动路径和作用时间，就可以让不同区域获得不同的去除量。

这也是 MRF 能够用于局部误差修正的基础。

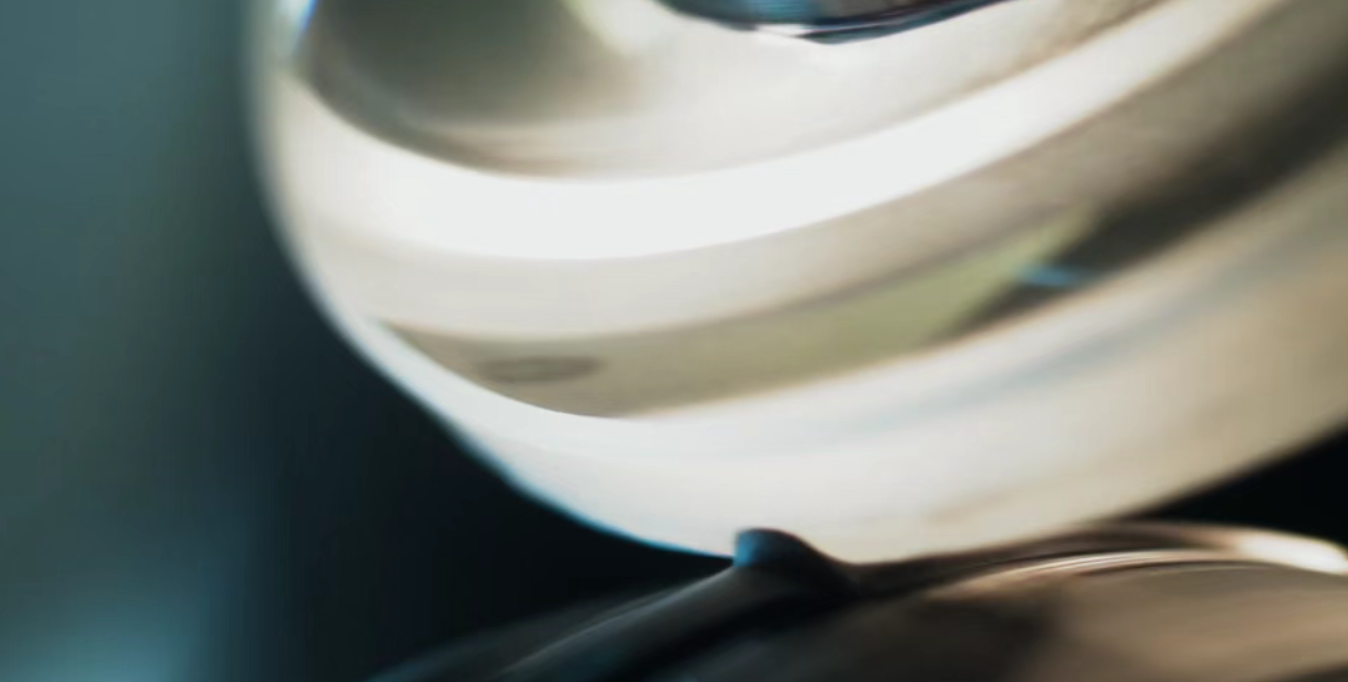

真实磁流变抛光设备中的局部加工区域。工件并不是整面同时被加工，而是在抛光轮附近的局部接触区内完成微量材料去除

05 材料去除的本质：剪切作用下的局部微量去除

MRF 的材料去除过程，不能简单理解为“磁场越强，去除越多”。

磁场只是建立柔性抛光带的条件之一。真正决定材料去除的，是加工区内的剪切应力、磨料作用、接触状态和相对速度。

在局部接触区域内，磁流变抛光液会表现出一定的抗剪切能力。工件与抛光带发生相对运动时，磨料颗粒在界面处产生摩擦和微切削作用，从而实现纳米到微米量级的材料去除。

这个去除过程受到多种参数影响：

• • 磁场强度
• • 抛光轮速度
• • 工作间隙
• • 工件浸入深度
• • 抛光液浓度和稳定性
• • 磨料种类和粒径
• • 工件材料
• • 表面曲率和边缘位置

因此，MRF 并不是一个单参数控制的过程，而是机械运动、磁场、流体状态、磨料作用和表面材料共同决定的结果。

这也是为什么在加工新材料、新口径或新面形时，仍然需要进行工艺验证。只有去除行为稳定，后续的确定性修形才有意义。

MRF 抛光区剪切力产生机制图

06 去除函数和驻留时间：MRF 如何实现面形收敛

MRF 能够用于确定性修形，关键在于两个概念：去除函数和驻留时间。

去除函数可以理解为，在一组固定工艺条件下，柔性抛光带在工件表面作用单位时间后形成的材料去除分布。它反映的是当前工艺参数下，这个局部加工区的“去除能力”。

如果去除函数稳定，就可以把它作为后续计算的基础。

接下来，需要知道工件当前的表面误差分布。这个误差通常来自干涉仪、轮廓仪、拼接测量系统或其他面形检测设备。

有了误差图和去除函数之后，软件就可以计算不同区域需要加工的时间。偏高的位置需要更长作用时间，接近目标的位置则减少作用时间。

这个时间分布，就是驻留时间。

实际工艺中，MRF 通常不是单独工作，而是与高精度测量形成闭环：

面形测量 → 误差图生成 → 去除函数匹配 → 驻留时间计算 → MRF 修形 → 再测量 → 再修正

这里需要注意，MRF 抛光设备本体主要负责材料去除，前后的面形测量通常由独立测量设备完成。也就是说，“测量—计算—加工—再测量”是完整工艺链，不一定全部集成在同一台设备里。

对于使用者来说，去除函数和驻留时间并不一定需要手工计算。成熟设备通常会通过软件完成路径生成和参数计算。但对于新工件、新材料或新面形，工艺工程师仍然需要验证去除函数是否稳定，边缘区域是否可控，测量坐标和加工坐标是否一致。

所以，MRF 的价值不是让抛光变成简单的自动化按钮，而是把局部修形过程变成一个可以测量、计算、验证和迭代优化的制造闭环。
