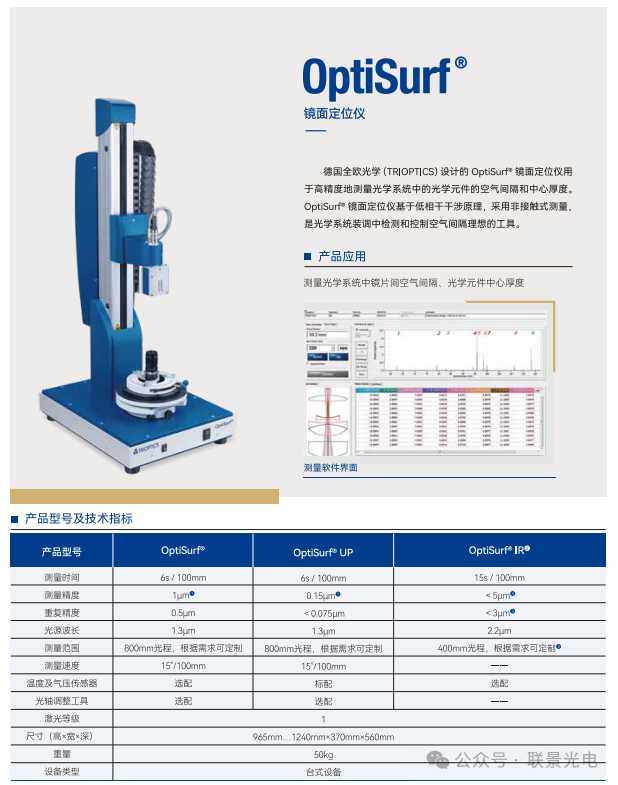

一片镜片的中心厚度怎么测？一个已经装好的镜组，内部空气间隔怎么测？

普通机械件可以用卡尺、千分尺或测高仪。但镜片和镜组往往是曲面、透明件，甚至已经装进镜筒里。真正需要知道的，也不是外轮廓尺寸，而是沿光轴方向的光学界面位置：第一面在哪里，第二面在哪里，两片镜片之间到底隔了多少空气。

这些轴向距离会影响焦距、后焦、像差和最终成像质量。

低相干干涉要解决的，就是这类“看不见、摸不到，但必须知道位置”的问题。

它的核心逻辑可以概括为一句话：

先把镜组内部的每一个光学界面变成一个干涉峰，再通过相邻峰之间的位置差，计算中心厚度和空气间隔。

一、低相干干涉找的不是“有没有反射”，而是“界面在哪里”

在镜组里，每个光学界面都会反射一部分光。

空气到玻璃、玻璃到空气、胶合面、平板上下表面、滤光片两面，都会产生不同程度的反射。真正难的是：这些反射分别来自哪个界面？每个界面在光轴方向上的位置是多少？

低相干干涉的价值，就在于它不是简单接收一堆反射光，而是通过光程匹配，把不同界面的返回信号一个个区分出来。

可以把它理解成沿光轴方向“找界面”的方法。普通成像更关心图像是否清晰，普通反射检测更关心有没有光回来，而低相干干涉更关心：某一个界面的反射光，对应的光程位置在哪里。

低相干干涉基本光路图

二、低相干光源：关键是光谱带宽，不是可见颜色

很多人听到低相干干涉，会先想到“白光干涉”。这个理解有一定道理，因为白光通常具有较宽的光谱带宽，相干长度较短。但在工业测厚设备中，低相干光源不一定是肉眼看到的白光，也可以是近红外波段的宽带光源，例如 SLD，也就是超辐射发光二极管。

比如一个系统使用 1310 nm 光源，这里的 1310 nm 通常指中心波长，不代表它只有单一波长。更准确地说，它可能是在 1310 nm 附近具有一定光谱带宽的近红外低相干光源。

低相干的关键，不在于光源是否“看起来是白色”，而在于光谱带宽。

普通窄线宽激光的光谱很窄，相干长度很长；低相干光源带宽更宽，相干长度更短，只有当物光和参考光的光程非常接近时，干涉才会明显出现。

所以，在这类测量里，光源不是越“单色”越好。我们需要的，反而是一个很窄的光程筛选窗口。

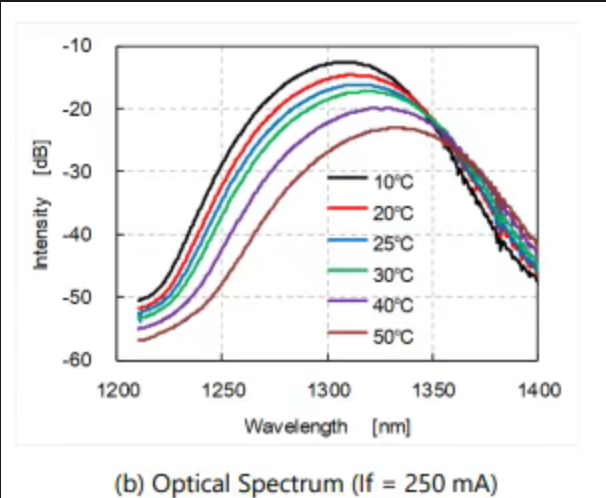

SLD 光谱图

三、相干长度就是一个“光程筛选窗口”

低相干干涉能把不同界面分开，靠的就是相干长度。

可以这样理解：

光程差太大，没有明显干涉；光程差接近，开始出现调制；光程完全匹配，包络峰达到最大；光程继续偏离，干涉又消失。

这个窗口越窄，相邻两个界面形成的峰越容易分开。如果两个界面太近，两个包络峰可能重叠，系统就很难判断这是两个界面，还是一个混合信号。

在近似高斯光谱条件下，低相干干涉的反射式轴向分辨率常写成：

其中， 是中心波长， 是光谱半高全宽，也就是 FWHM 带宽， 可以理解为空气中的反射式轴向分辨能力。

这个公式的重点不是让读者记住系数，而是理解关系：

光谱带宽越宽，相干长度越短，干涉包络越窄，相邻界面越容易被分开。

如果用光程差 OPD 的包络宽度来表述，常会出现约  的写法。这和上面的式子并不矛盾，只是一个按反射式深度坐标表示，一个按往返光程差表示。

因此，低相干干涉并不是可以无限小地测量间隔。最小可分辨距离还会受到界面反射率、信噪比、材料吸收、峰值识别算法和样品对准状态的影响。

相移干涉更关心条纹相位变化，常用于恢复面形或波前。低相干扫描测厚更关心在哪一个光程位置，干涉包络达到最大。二者都属于干涉测量，但解决的是不同问题。

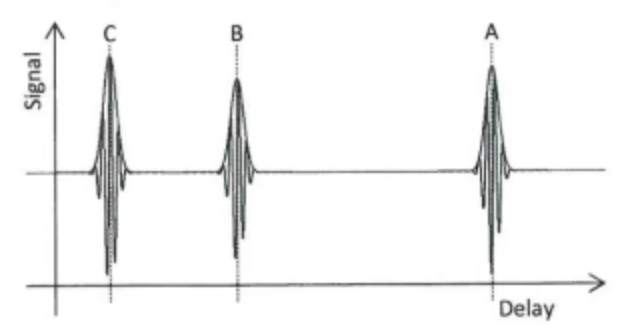

干涉调制包络图。图中横轴可理解为光程差或延迟线位置，纵轴为干涉调制强度，包络峰位置对应光程匹配位置

四、光学延迟线是在“扫描参考光程”

低相干测厚里有一个关键部件：光学延迟线。

它不是移动被测样品，而是改变参考光的光程。

测量时，物光进入镜片或镜组，每个界面都会反射一部分光回来。参考光则通过光学延迟线不断改变光程。

当参考光程匹配第一个界面的返回光程时，系统出现第一个包络峰；继续扫描，匹配第二个界面，就出现第二个包络峰；再往后，就是第三个、第四个界面。

这个过程不是用探针接触镜片，也不是用相机直接看见内部，而是用参考光程逐层“试探”每一个界面。参考光程扫到哪里，哪里如果有匹配的反射界面，就会出现一个峰。

五、从两个峰到一个间隔

这是低相干干涉测厚最关键的一步。

仪器首先得到的不是“厚度值”，而是一串界面峰。

以一片单透镜为例，第一个表面产生一个峰，第二个表面产生另一个峰。两个峰之间的位置差，对应这两个表面之间的光学距离。

如果两个表面之间是空气，这个距离就对应空气间隔。空气折射率接近 1，所以理解起来比较直观。

如果两个表面之间是玻璃，那就不能直接把峰间距当作机械厚度。因为光在玻璃里走过同样的几何距离，会积累更长的光程。要得到实际中心厚度，就必须结合材料折射率进行换算。

对于两片式镜组，可以这样看：第一片镜片前后两个表面对应两个峰，这两个峰之间是第一片镜片的中心厚度；第一片镜片后表面和第二片镜片前表面对应另外两个相邻峰，它们之间就是空气间隔；第二片镜片前后两个表面之间，则对应第二片镜片的中心厚度。

所以，低相干干涉不是直接“看出厚度”，而是先找到界面，再用界面之间的距离计算厚度和空气间隔。

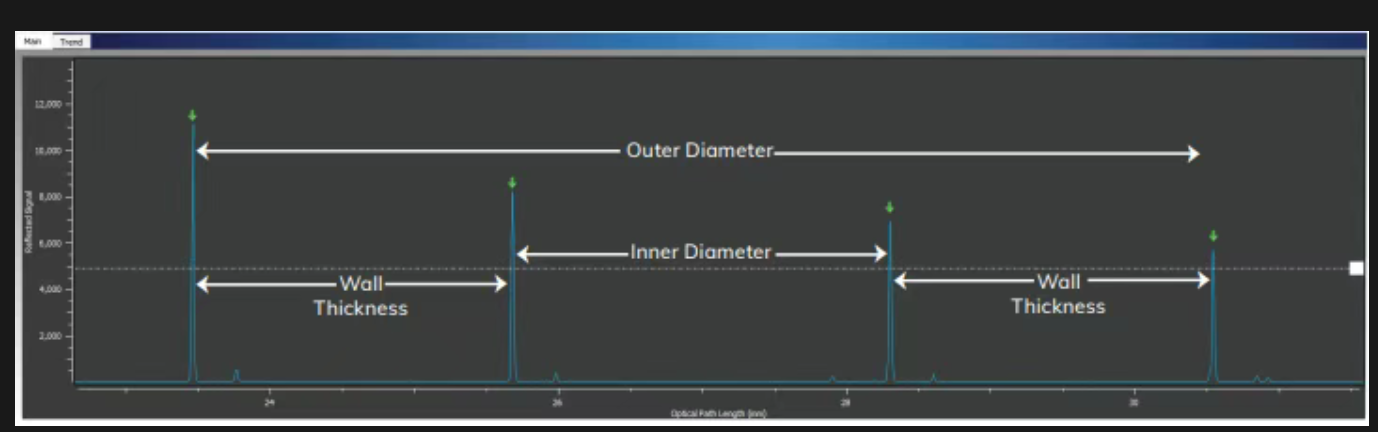

多个反射峰对应层间尺寸

六、为什么还要讲群折射率？

空气间隔比较容易理解，因为空气折射率接近 1。真正容易被忽略的是玻璃厚度。

低相干光源有一定带宽，系统最终定位的是干涉包络峰，而不是某一个单色波的相位。包络峰对应的是一组波长共同形成的光波包传播结果，因此高精度测厚时要关注群折射率。

普通折射率，也可以理解为相位折射率，描述的是单色波相位如何传播。

群折射率描述的是宽带光包络如何传播。常用关系式为：

其中， 是群折射率， 是相位折射率， 代表材料折射率随波长变化的色散项。

低相干干涉找的正是包络峰的位置，所以在透明材料厚度换算中，群折射率比单纯某一波长下的相位折射率更贴近测量本质。

简单记住三句话就够了：

空气间隔，光学距离和几何距离比较接近。

玻璃厚度，需要结合折射率换算。

高精度宽带测厚，要进一步考虑群折射率和材料色散。

结语

低相干干涉测量镜片厚度和空气间隔，可以压缩成一条清晰链路：

镜片或镜组中的每个界面都会反射一部分光。

短相干长度让干涉只在光程匹配附近出现。

光学延迟线不断扫描参考光程。

当参考光程匹配某个界面时，出现一个包络峰。

相邻两个峰之间的位置差，对应两个界面之间的光学距离。

再结合折射率或群折射率，就能换算成实际厚度和空气间隔。

所以，低相干干涉并不是简单地“看见条纹”，而是用短相干长度筛选光程，用光学延迟线寻找匹配位置，用包络峰确定界面，再把光学距离换算成几何距离。

这就是它能不接触镜片、不拆开镜组，却沿光轴方向把内部光学界面逐一找出来的原因。
