微透镜阵列的曲率半径怎么测？从传统方法到三维面形拟合
普通球面透镜的曲率半径，通常可以用球径仪、干涉仪或共焦方法测量。但当透镜口径缩小到几百微米，并以数千个单元排列在同一块基板上时，测量对象已经发生了变化。
此时面对的不是一块独立、连续的大口径球面，而是一组口径小、矢高低、彼此紧密相邻的微型曲面。传统方法在原理上未必失效，但在测量尺度、单元隔离和检测效率上，往往不再适合。
对于微透镜阵列，更常见的技术路线是：
先获取每个微透镜表面的三维形貌，再通过球面拟合得到曲率半径。
一、微透镜阵列为什么难测？
微透镜阵列，英文称为 Microlens Array，简称 MLA，是在同一块基板上按照一维或二维规律排列的一组微小透镜。每个单元都能独立改变光线传播方向，因此被广泛用于照明匀化、激光整形、光纤耦合、图像传感、波前检测和微型成像等系统。
与普通透镜相比，微透镜阵列有两个明显特点。
第一，单个透镜尺寸很小，口径常见于几十到几百微米；第二，一块基板上可能同时包含数千甚至数万个透镜单元。曲率半径测量因此不能只回答“某一个点是否合格”，还需要判断不同位置的单元是否保持一致。
以一个单元口径约 0.3 mm、曲率半径约 1.898 mm 的球面微透镜为例，从顶点到口径边缘的理论矢高只有约 5.94 μm。也就是说，最终要判断的毫米级曲率半径，实际上来自对几微米高度变化的精确测量。

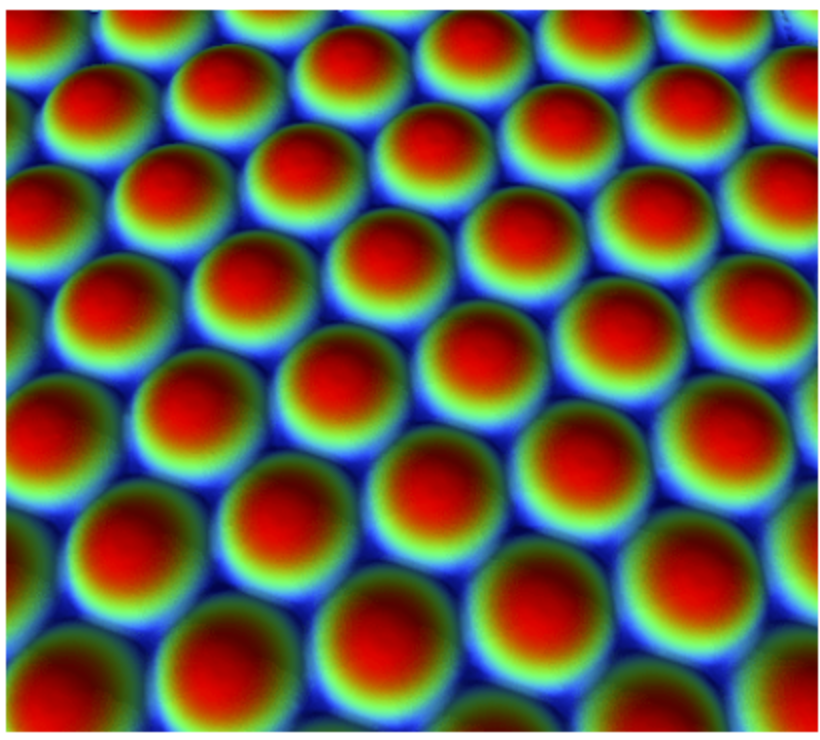

图1｜微透镜阵列由大量重复的微小曲面组成，曲率测量不仅要关注单个单元，还要关注阵列内的一致性。
二、传统曲率测量方法为什么不适合直接照搬？
1. 球径仪：测量环很难落在单个透镜上

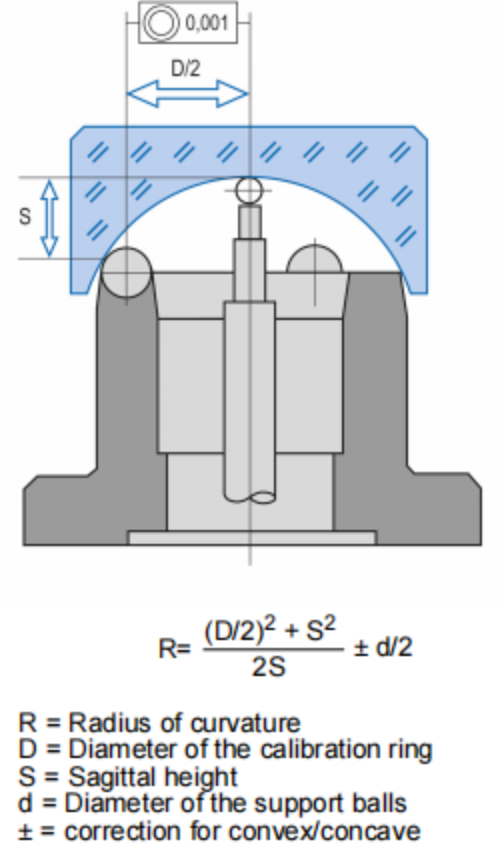

球径仪通过测量已知支承半径范围内的矢高，计算球面的曲率半径：
其中， 是支承圆半径， 是矢高。
这种方法适合独立球面，但微透镜单元只有几百微米时，普通测量环很容易同时跨过多个透镜。中心测头也很难准确落在某一个单元顶点。即使定制微型测头，还需要控制定位误差、接触力和表面损伤风险。
2. 猫眼—球心法：难点在于隔离单个反射信号
精密半径测量常通过寻找猫眼位置和球心位置完成。两个位置之间的轴向移动距离，对应球面的曲率半径。
但在微透镜阵列中，一个视场内往往同时存在多个相似曲面。相邻单元可能产生多个反射光斑或共焦响应。要测量其中一个单元，必须把光斑和探测视场限制在几百微米以内，并准确对准该单元中心。
即便能够完成单点测量，逐个检测数千个透镜的效率也很低，很难得到整片阵列的曲率分布。
三、微透镜阵列更适合怎样测量？
更适合微透镜阵列的方案，不是直接寻找一个球心位置，而是把透镜表面测成三维坐标。
完整流程可以概括为：
三维面形采集 → 单元识别与分割 → 球面拟合 → 曲率半径提取 → 阵列统计。
这条路线并不局限于某一种设备。相干扫描干涉、共焦显微测量等非接触三维技术，都有可能获得微结构的表面高度数据。具体选择要结合表面反射率、坡度、横向分辨率、垂直测量范围和检测效率。
对于表面较光滑、反射信号稳定的微透镜，相干扫描干涉是一种具有代表性的方案。它也常被称为白光干涉，属于面式、非接触三维测量：一次采集可以得到一个视场内完整的表面高度图，而不是只得到一个点或一条线。
当一个视场覆盖多个完整单元时，还可以同时分析多个微透镜；阵列范围超过单次视场时，则可以配合电动平台完成自动扫描、抽样检测或拼接测量。

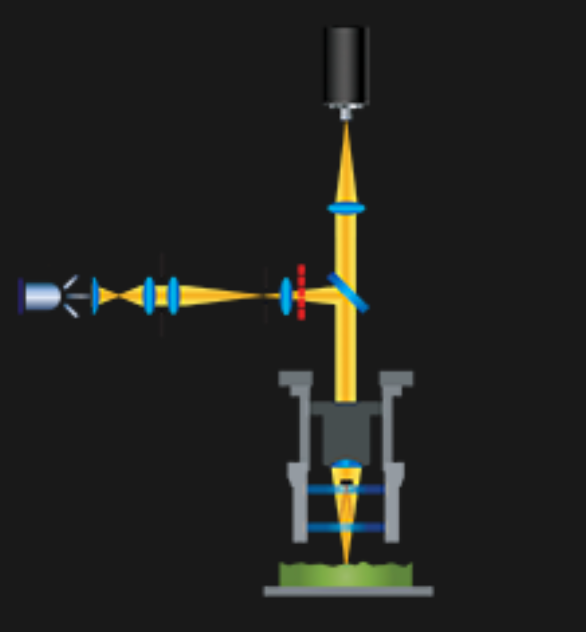

图2｜相干扫描干涉通过轴向扫描，在每个像素处识别干涉信号对应的表面高度，最终重建三维形貌。
四、白光干涉如何得到三维面形？
在干涉显微物镜中，光束被分为参考光和测量光。参考光从参考面返回，测量光从微透镜表面返回，两束光重新叠加后形成干涉信号。
白光的相干长度较短。只有当参考光程和测量光程接近时，干涉信号才会明显增强。测量过程中，物镜或样品沿 Z 方向扫描，相机连续记录每个像素随扫描位置变化的光强。
对于某一个像素，干涉包络出现的位置对应这一点的表面高度。把所有像素的高度组合起来，就得到微透镜的三维表面地图。
这类测量的价值在于，它同时保留了三个方向的信息：
- • X、Y 方向给出单元的横向位置和有效口径；
- • Z 方向给出顶点、边缘及中间区域的实际高度；
- • 完整面形能够判断数据是否真正符合一个球面。
从三维面形中当然可以提取一条截面，但反过来，一条截面无法恢复完整的三维曲面。对于曲率测量，这正是面式三维数据相对于传统单线轮廓的主要优势。

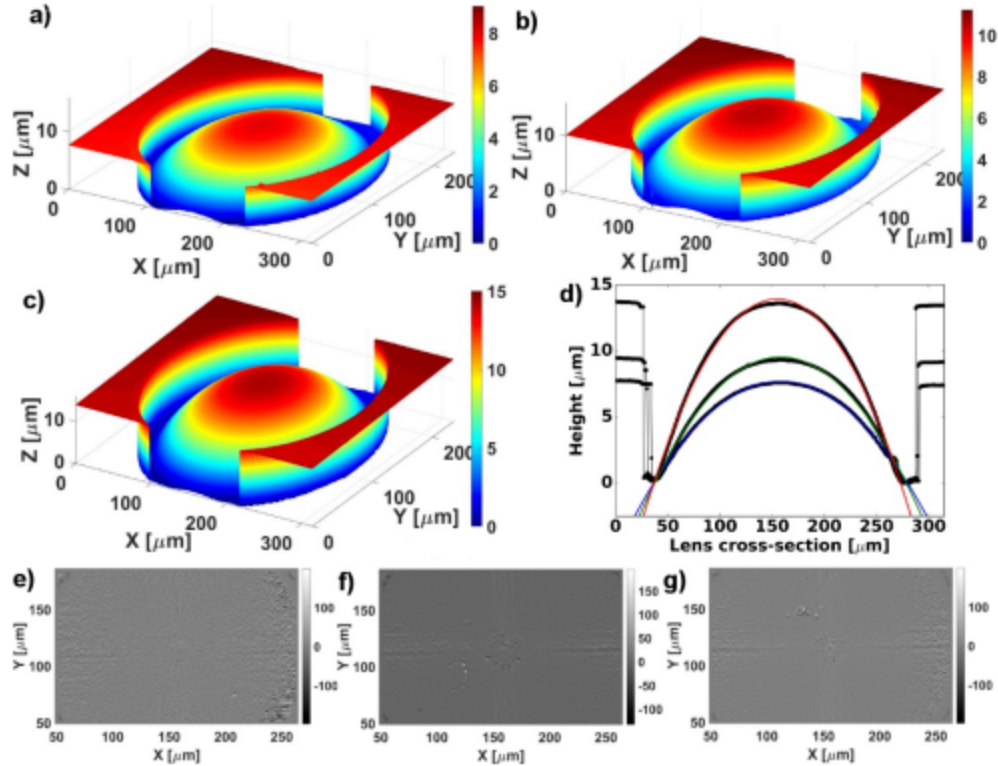

图3｜三维高度图保留了整个有效口径的信息；二维截面只能表示其中一个方向。
五、怎样从三维数据计算曲率半径？
三维测量设备直接输出的是一组 、、 坐标。曲率半径不是由某一个像素直接读出，而是通过后续球面拟合得到。
第一步：识别并分割单元
规则阵列通常可以根据节距、顶点位置或边界轮廓识别每个微透镜，并为每个单元建立独立分析区域。
分析区域应覆盖有效光学面，但不宜把相邻单元连接处全部纳入拟合。边缘区域可能包含过渡圆角、低反射点、陡坡或无效数据，这些点会对半径结果产生明显影响。
因此，同一批样品应使用统一的有效口径和边缘剔除规则。否则，即使测量的是同一个透镜，不同拟合范围也可能得到不同结果。
第二步：去除安装倾斜和背景形状
样品放置在平台上时通常会存在轻微倾斜，基板也可能带有整体翘曲。
在拟合单个透镜前，需要区分三类信息：样品安装姿态、基板低阶形状和微透镜自身球面。如果把整体倾斜直接带入球面拟合，结果可能出现系统偏差。
对于规则阵列，可以利用单元之间的基准区域建立参考平面，也可以在每个单元内部同时拟合球心位置和局部姿态。
第三步：进行最佳拟合球面计算
对于设计为球面的微透镜，可以使用球面方程：
其中， 是拟合球心坐标， 是曲率半径。
计算程序调整球心位置和半径，使实测点到理想球面的总体残差最小。得到的 ，就是该单元在规定拟合口径内的最佳拟合球面半径。
这里有一个容易忽略的问题：曲率半径同时依赖横向坐标和高度坐标。
如果只保证 Z 方向测量准确，但 X、Y 比例存在误差，拟合出的半径仍然会偏离真实值。因此，评价设备能力时不能只看“垂直分辨率”，还要确认横向标定、物镜畸变和有效口径识别是否可靠。

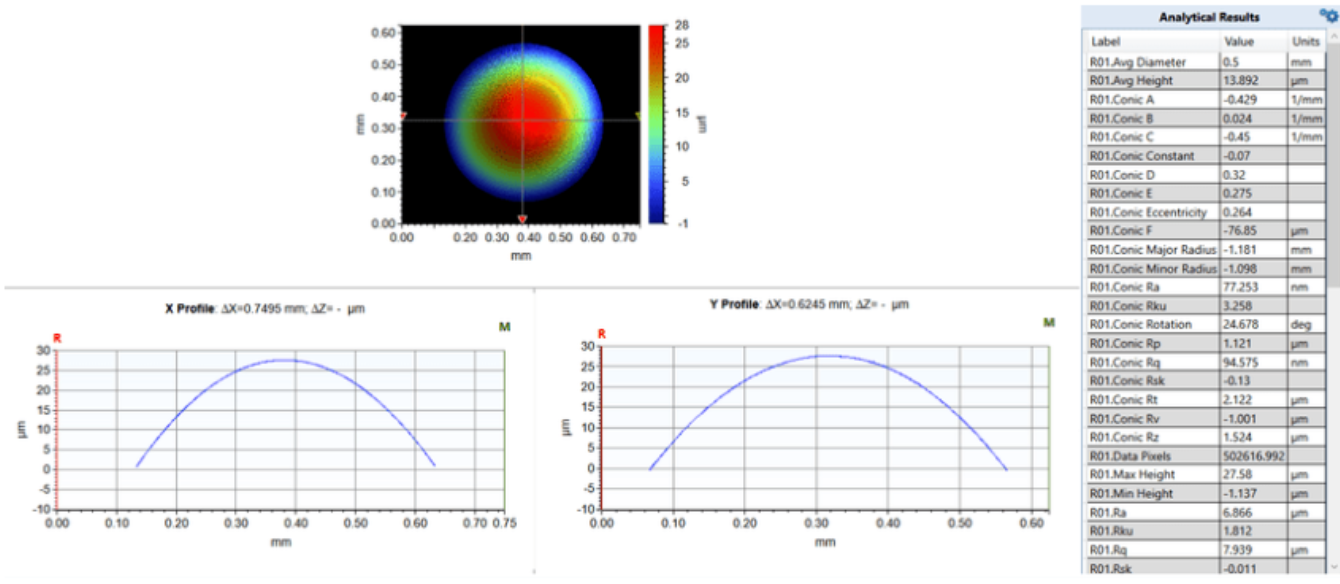

图4｜ 微透镜参数自动提取示例。对测得的表面形貌进行分析后，可以输出曲率半径、透镜高度、直径及相关面形参数。
第四步：查看拟合残差，而不是只看一个 R 值
两个微透镜可能具有相近的最佳拟合半径，但实际面形并不相同。
一个透镜可能整体接近球面，另一个透镜则可能存在顶点偏高、边缘塌陷或局部起伏。只看曲率半径，后者也可能被误判为合格。
因此，球面拟合后还应查看实测面形减去最佳拟合球面后的残差图，并至少保留：
- • 最佳拟合曲率半径；
- • 拟合使用的有效口径；
- • 残差 PV 和 RMS；
- • 有效数据比例；
- • 单元在阵列中的位置编号。
曲率半径回答“整体弯曲程度是否正确”，残差图则回答“表面是否真的接近理想球面”。两者不能互相替代。
第五步：把单元结果放回阵列位置
微透镜阵列的检测不应停留在随机选取一个单元。
将每个透镜的拟合结果对应到实际行列位置，可以形成曲率半径分布图。由此可以观察中心和边缘是否存在差异，曲率是否沿某一方向缓慢漂移，以及局部是否出现异常单元。
这一步能够把单个参数测量转化为加工过程分析。对于批量制造，阵列分布往往比某一个单元的孤立结果更有价值。

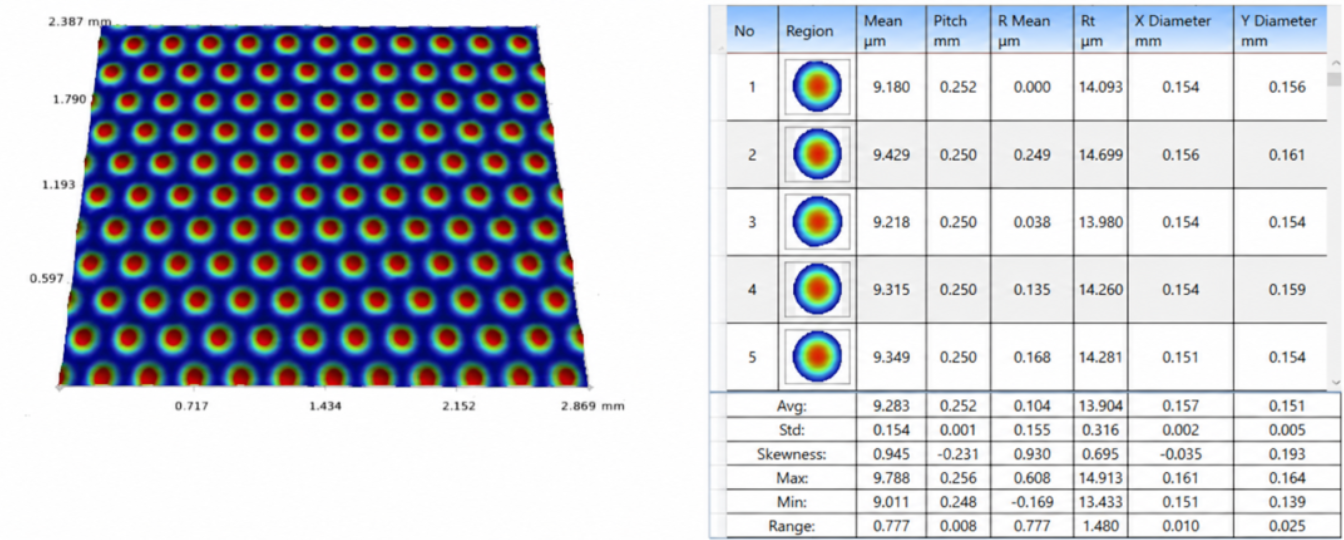

图5｜单元自动分割后，可分别拟合曲率半径，并生成阵列范围内的统计结果。
六、为什么这类测量不能只看设备的 Z 向分辨率？
仍以口径 0.3 mm、曲率半径 1.898 mm 的球面微透镜为例，其理论矢高为：
计算结果约为 5.94 μm。
当曲率半径变化 ±0.0075 mm 时，在相同口径下，对应的边缘矢高变化约为 ±23 nm。也就是说，图纸上的半径公差虽然以微米表示，真正反映在表面高度上的差异可能只有几十纳米。
这并不意味着只要设备标称具有纳米级 Z 向分辨率，就一定能完成可靠验收。最终结果还会受到以下因素影响：
横向比例是否准确。 半径拟合同时使用 X、Y、Z 坐标，横向标定误差会直接传递到 R。
有效口径是否一致。 拟合区域稍有变化，尤其是是否包含边缘过渡区，结果就可能改变。
边缘数据是否完整。 物镜数值孔径、表面坡度和反射率都会影响边缘能否稳定获得数据。
系统面形误差是否受控。 在几百微米口径内，物镜和扫描系统的残余误差可能与待测差异处于同一量级。
重复性是否经过验证。 同一单元连续测量、重新定位和重新装夹后，都应得到足够稳定的结果。
因此，微透镜曲率测量的核心，不是追求某一个漂亮的分辨率参数，而是建立一套统一、可重复的三维采集和拟合方法。
结语
普通透镜的曲率测量，常常是在测一个矢高，或者寻找猫眼位置与球心位置之间的距离。
面对微透镜阵列，测量逻辑需要换一个角度：
先把微小曲面完整测出来，再从三维面形中提取曲率半径。
这种方法解决的不只是“半径是多少”，还能够判断拟合区域是否合理、表面是否真正接近球面，以及不同单元之间是否存在系统性差异。
对于几百微米口径、数量众多的微透镜阵列，非接触三维面形测量与球面拟合，比单点、单线或逐单元寻找球心更适合作为主要检测路线。
