在精密光学设备的安装条件里，温度、湿度、供电、空间尺寸都比较容易理解。
但有一类要求，经常让第一次接触的人有些陌生：
VC-C 级振动极限值。
下面这台大口径中心偏差测量系统，在安装空间要求中就明确提出：地基必须稳定、不振动，并满足 VC-C；同时，设备周围一定范围内还不应存在明显振动源。

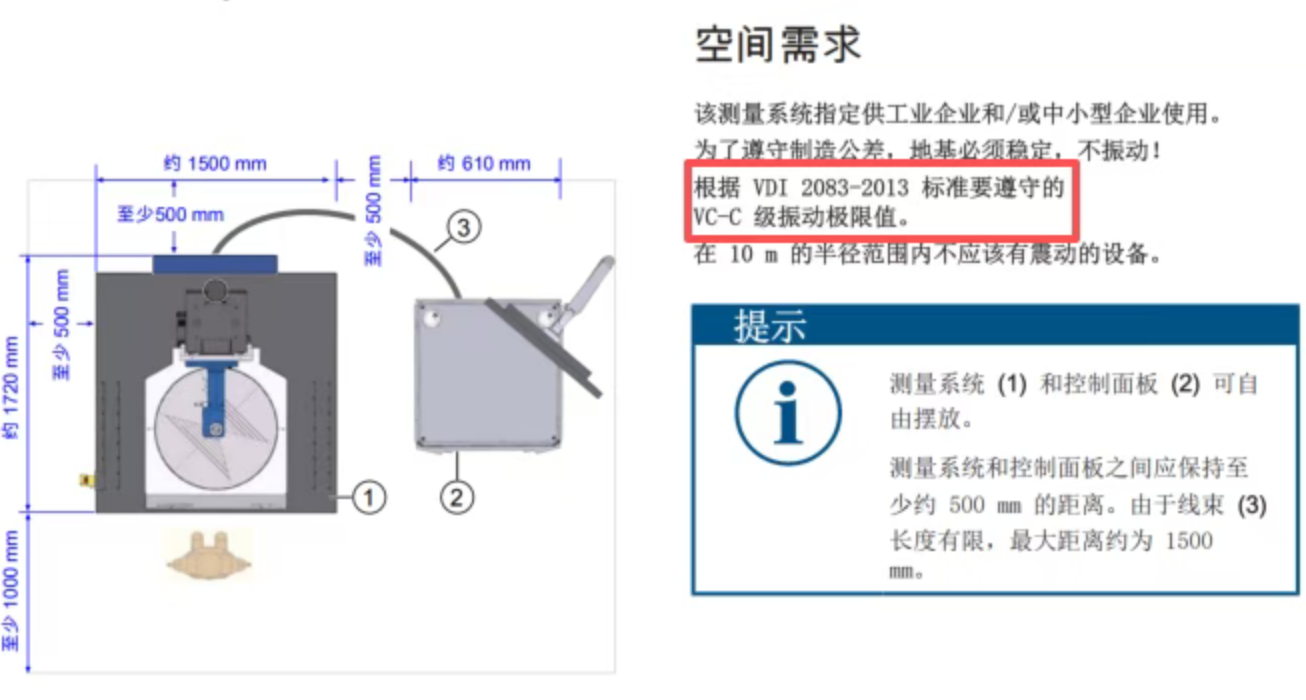

图1 大口径中心偏差测量设备安装要求中的 VC-C 条件。
VC-C 到底代表什么？它和我们通常说的隔振台、气浮隔振器又是什么关系？
这篇文章就从这个问题讲起。
01｜VC-C 不是“隔振台等级”，而是设备脚下的振动环境要求
先把一个容易混淆的概念说清楚。
VC-C 严格来说不是隔振器等级，而是一种振动环境判据。
VC 是 Vibration Criterion 的缩写。它描述的是：一台振动敏感设备安装到某个地面、楼板或基础上时，这个位置允许存在多大的环境微振动。
换句话说，VC 关注的是设备最终“看到”的振动环境。
至于这个环境是靠厚重基础、合理选址、设备减振，还是主动隔振实现的，那是后面的工程手段。
VC 曲线最早由 Eric Ungar、Colin Gordon 等人在 20 世纪 80 年代初针对微电子制造和振动敏感设备提出，早期也被称为 BBN Criteria。后来这套方法被 IEST 等机构持续采用和发展，目前已经广泛用于半导体、精密计量、光学、电子显微镜以及纳米技术实验室的振动评价。
它有一个很重要的特点：
不是只看一个“总振动值”，而是看不同频率上的振动。
工程上通常将振动信号划分为一个个 1/3 倍频程，计算每个频带内的 RMS 振动速度，再与对应的 VC 曲线逐频带比较。

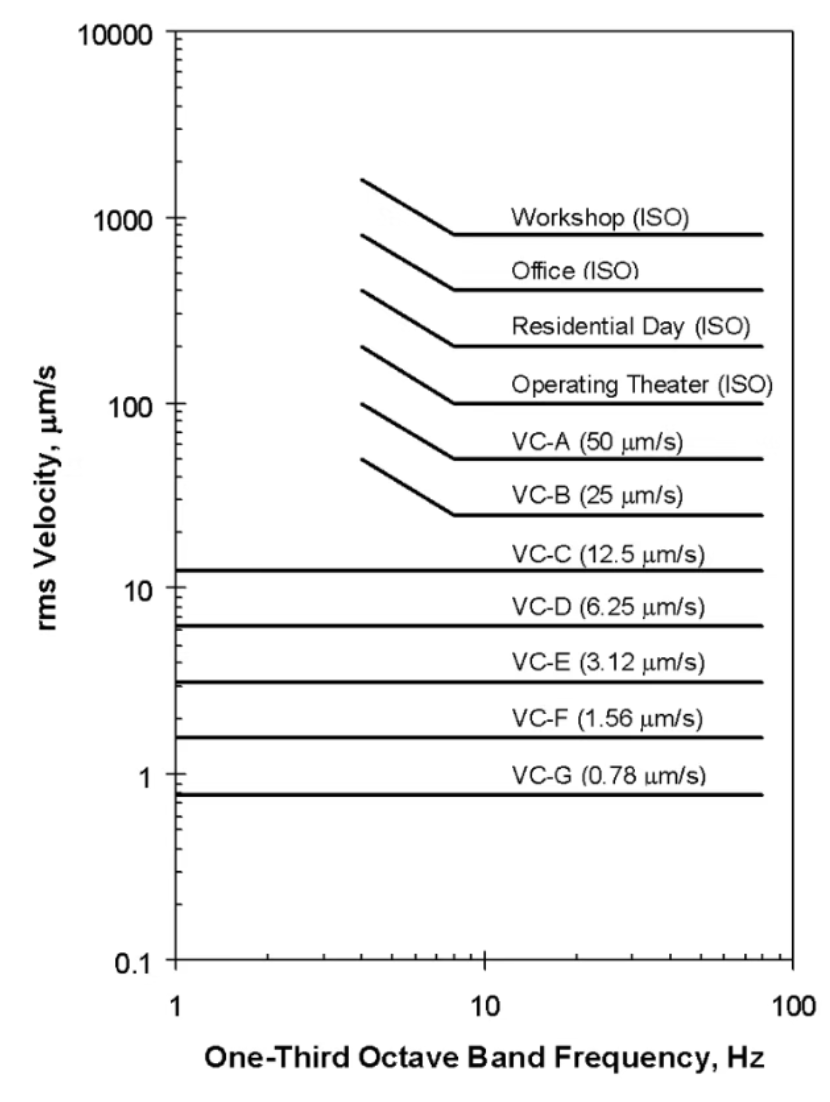

图2 经典 VC 振动判据曲线。纵轴为 1/3 倍频程 RMS 振动速度，等级越向下，允许振动越小。
02｜VC-A 到 VC-E，到底是怎么划分的？
VC 等级最常见的是 VC-A 至 VC-E。
它们有一个很直观的规律：从 VC-A 开始，每提高一级，允许的振动速度大致减半，也就是严格约 6 dB。
| 等级 | 代表性 RMS 速度限值 | 主要频率范围 | 经典应用示例 |
|---|---|---|---|
| VC-A | 50 μm/s | 8–80 Hz* | 约 400× 光学显微镜、微量天平、光学天平 |
| VC-B | 25 μm/s | 8–80 Hz* | 约 1000× 光学显微镜、部分精密检测和光刻设备 |
| VC-C | 12.5 μm/s | 1–80 Hz | 约 1 μm 细节尺度的光刻/检测设备、高精度光学计量环境 |
| VC-D | 6.25 μm/s | 1–80 Hz | 高性能 SEM、TEM、电子束系统等 |
| VC-E | 3.1 μm/s | 1–80 Hz | 长光程激光、高端电子束及要求极高动态稳定性的系统 |
* VC-A、VC-B 在低于 8 Hz 的区域并不是简单保持恒定速度，而采用了较为宽松的低频曲线。因此不能把“50 μm/s”或“25 μm/s”机械地理解为整个 1–80 Hz 范围的恒定限值。
从 VC-C 开始，经典定义在 1–80 Hz 范围内采用恒定速度限值：
VC-C：12.5 μm/s RMS
VC-D：6.25 μm/s RMS
VC-E：3.1 μm/s RMS
后来又增加了 VC-F 和 VC-G，约为 1.6 μm/s 和 0.78 μm/s，用来描述极安静的科研空间。但原始研究特别指出，VC-F、VC-G 更多是环境表征等级，并不建议简单作为常规半导体厂房的设计目标。
还有一点需要特别注意：表中的“典型设备”是经验性应用示例，不是强制对应关系。
例如，不能因为一台设备是 SEM，就直接认定它必须达到 VC-D；也不能因为是光学测量设备，就默认 VC-C 一定够用。
真正做项目时，优先级最高的仍然是具体设备制造商给出的 Site Preparation Specification。

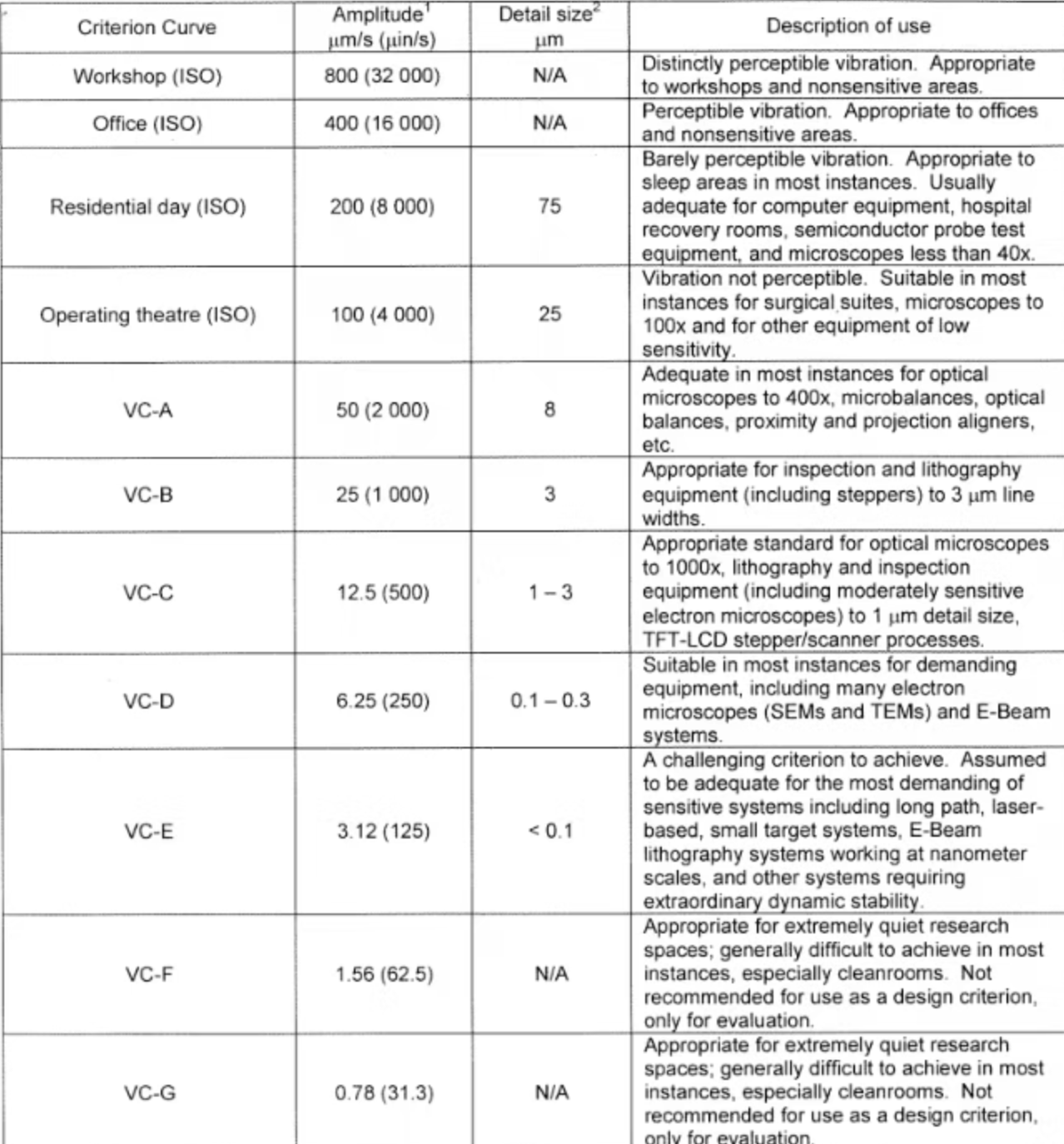

图3 VC 等级与典型设备/工艺的经验对应关系。需要注意，这些描述用于工程参考，并非所有同类设备的强制要求。
03｜为什么大口径中心偏差测量仪会要求 VC-C？
回到开头那台设备。
TRIOPTICS 官方资料显示，OptiCentric 系列覆盖从小口径镜片到大尺寸光学组件，最大样品直径可到 800 mm，部分系统给出的中心测量精度达到 0.1 μm 量级。
这形成了一个很典型的精密测量矛盾：
机械系统的尺度可能是几百毫米甚至更大，但真正要分辨的相对位置变化，却已经进入微米甚至亚微米量级。
此时，地面振动并不会只让整台设备“整体晃一下”。
被测镜片、旋转轴、测量头、立柱、工作台和基础都有自己的质量、刚度和结构模态。当外界振动接近某些结构固有频率时，不同部件之间可能出现相对位移或相对角度变化。
对依靠自准直、精密旋转基准和成像信号进行测量的系统来说，这类相对运动可能表现为像点抖动、测量值波动，最终影响重复性和稳定性。
相关低振动设施研究也指出，环境振动在设备内部共振处可能引起光路元件之间的相对运动，从而造成光学图像模糊或光束偏移。
当精密仪器开始关心 VC-C 时，人是否能“感觉到地面在振”已经没有太大参考价值。
人的体感还没有任何异常，设备内部的相对运动却可能已经进入测量误差需要关注的尺度。
这也解释了为什么开头的安装说明不仅写了 VC-C，还特别要求一定范围内避免明显振动设备。
前者控制的是最终结果，后者是在控制振动源。
04｜要求 VC-C，是不是加一套隔振台就可以？
不一定。
这是现场最常见的误区之一。
一个完整的振动问题，至少包括四个环节：
振动源 → 传播路径 → 地面/楼板 → 精密设备。
振动源可能来自风机、水泵、空压机、冷水机、加工设备，也可能来自叉车、人员走动、道路交通甚至邻近建筑。
振动沿土体、基础和楼板传播后，还会受到结构刚度和模态的影响。某些频率会衰减，某些频率反而可能被放大。
因此，判断一个现场是否满足 VC-C，首先要做的是测量，而不是先选隔振器。
正规的 VC 测试通常至少需要关注：
- • X、Y、Z 三个方向分别测量；
- • 按 1/3 倍频程处理；
- • VC-C 重点考察 1–80 Hz；
- • 将每个频带的 RMS 速度逐一与 VC-C 曲线比较；
- • 同时记录风机、水泵、人员、交通等实际工况。
比如现场绝大多数频带都低于 12.5 μm/s，只有 25 Hz 明显超限。
此时最值得问的问题不是：
“换哪种更高级的隔振台？”
而是：
“25 Hz 是从哪里来的？”
如果最终发现是某台风机、水泵或压缩机的周期激励，那么从源头隔振、改变布置或切断传播路径，往往比单纯在仪器底部叠加一层隔振更有效。

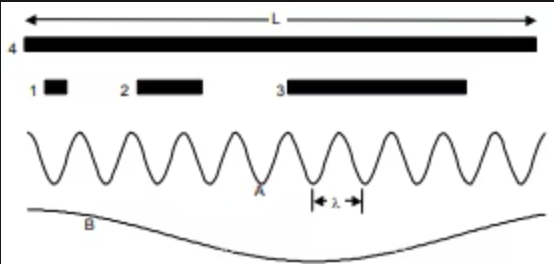

图4 基础尺寸与振动波长之间的“波长平均”效应示意。
05｜现场遇到 VC-C，先别急着看“隔振效率”
如果把 VC-C 理解成一个隔振器等级，很容易把问题做反。
工程上更合理的顺序通常是：
先测环境 → 找主要振源 → 调整设备位置 → 处理振源和传播路径 → 优化基础/楼板 → 必要时再增加设备端隔振。
被动空气弹簧、主动隔振、独立基础都有各自适合的频段，并不存在一种方案可以在所有频率上无条件降低振动。
尤其是低频区域，隔振系统本身的固有频率和共振放大必须一起考虑。
所以，“隔振效率 90%”这类单一指标，本身并不能证明现场一定满足 VC-C。
最终仍要回到设备安装位置，按照规定的频率和评价方式重新测量。
写在最后
VC-C 只有一个字母和一个数字，但它背后其实是一整套精密设备环境控制逻辑。
它不是告诉我们应该买哪一种隔振台，而是在告诉我们：
这台设备允许脚下的地面振到什么程度。
对普通设备来说，地面主要承担承重作用。
但当测量精度进入微米、亚微米量级以后，振动源、楼板、基础、隔振系统和设备结构已经共同构成了一条完整的动态误差链。
此时，地面本身也就成为了测量系统的一部分。
