测量里最容易混淆的三个概念：准确度、重复性和分辨力
在和客户讨论自准直仪时，经常会碰到一个看似很简单的问题：
“你们这台仪器精度是多少？”
如果参数表上写着 Resolution 0.001″，很多人的第一反应会是：那这台仪器是不是就能把角度测准到 0.001″？
其实不能这样理解。
因为“能看到多小的变化”“同一个角度反复测稳不稳”“测出来离参考值有多近”，描述的是三件不同的事。
国内 **JJF 1001—2011《通用计量术语及定义》**和国际 **JCGM《国际计量学词汇 VIM》**都对这些概念进行了明确区分。
工程交流里最容易出问题的地方，恰恰是大家经常把 Accuracy、Precision、Repeatability、Resolution 都笼统叫成一个“精度”。
所以很多参数争论，从一开始就没有在说同一件事。

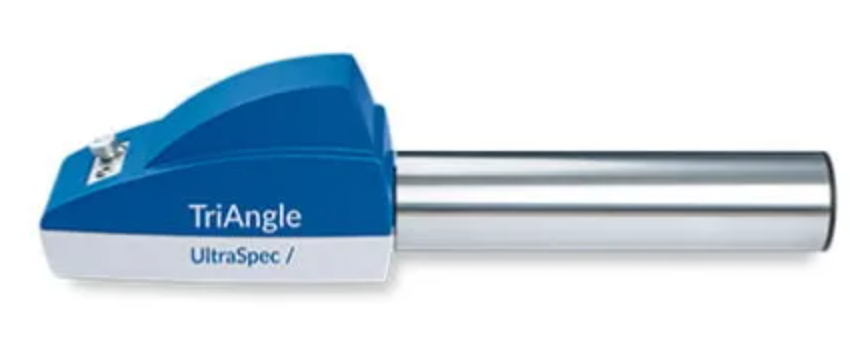

图1｜TRIOPTICS TriAngle UltraSpec 电子自准直仪
一、先别问“精度多少”，先问这个数字到底是什么
国际计量学词汇 VIM 对 **Measurement Accuracy（测量准确度）**的定义，是测得值与真值之间的一致程度。
这里有一个容易忽略的细节：
Measurement Accuracy 本身不是一个量，严格来说不能简单赋予一个数值。
而 Measurement Precision（测量精密度），描述的是在规定条件下，对相同或类似对象重复测量时，所得示值或测得值之间的一致程度。
Measurement Repeatability（测量重复性），则是在一组明确的重复性条件下的测量精密度。所谓重复性条件，通常包括相同测量程序、相同操作者、相同测量系统、相同操作条件、相同地点，并在较短时间内重复测量。
至于 Resolution（分辨力），VIM 的定义是：
被测量发生的、能够引起相应示值可觉察变化的最小变化。
分辨力可能受到内部或外部噪声等因素影响。
所以，如果一台自准直仪参数表上出现 0.001″，第一件事不是说“精度真高”，而是先确认：
这个 0.001″到底是分辨力、显示装置分辨力、重复性，还是某种 Accuracy / Error 规格？
这几个数字不能互相替代。
二、分辨力：它回答的是“多小的变化还能看见”
自准直仪的基本关系并不复杂。
反射镜转过一个小角度 ，反射光方向变化约为 。如果物镜焦距为 ，返回靶标像在焦平面上的位移为：
在小角度条件下：
电子自准直仪用 CCD 或 CMOS 接收返回靶标像，再通过图像算法确定靶标的位置。
TRIOPTICS 在电子自准直仪技术资料中明确提到，电子相机具有离散像素，但通过利用图像灰度信息进行 sub-pixel interpolation（亚像素插值），可以获得远小于一个像元对应角度的定位能力。
所以有一个很重要的工程结论：
相机像元尺寸，并不直接等于最终角度分辨力。
但反过来也一样。
如果软件界面可以显示：
0.001″
也不能自动推出：
整套自准直仪的 Measurement Resolution 就一定是 0.001″。
因为 JJF/VIM 还区分了显示装置的分辨力。显示位数只是输出端“能显示多细”，实际测量分辨力还可能受到图像噪声、信噪比、机械振动、空气扰动、光学像差和算法等因素影响。
换句话说：
分辨力回答的是“能不能区分这么小的变化”，不是“这个数值离参考值有多近”。
三、重复性：不知道真实角度，反复测还有意义吗？
有，而且很有意义。
假设反射镜保持不动，我们连续测得：
| 测量次数 | 示值 |
|---|---|
| 1 | 10.079″ |
| 2 | 10.081″ |
| 3 | 10.080″ |
| 4 | 10.080″ |
| 5 | 10.082″ |
这 5 次结果的平均值约为：
样本标准差约为：
从这组数据可以得到一个很有价值的信息：
在当前测量程序、环境和时间范围内，这套系统的短期随机波动比较小。
也就是说：
重复性很好。
但假设通过可溯源的角度标准校准，我们知道这个测量点的参考量值为：
那么这 5 次结果虽然聚得很紧，平均示值与参考量值之间仍相差：
这就是为什么：
重复性好，不能直接推出“测得准”。
可以用一个简单模型理解：
其中：
- • ：真正想测的量；
- • ：系统性影响造成的偏差；
- • ：每一次测量中的随机变化。
重复测量非常擅长观察 有多大，却不一定能发现一个始终存在的 。
VIM 对系统测量误差的定义，正是在重复测量中保持恒定，或者以可预测方式变化的测量误差分量。
所以，一套仪器完全可能：
非常稳定地测错。
这也回答了另一个经常出现的问题：
如果被测量本来就是未知的，反复测量还有意义吗？
当然有。
真实量值未知，并不妨碍我们通过重复测量判断随机波动和测量稳定性。
VIM 甚至明确指出，在实际测量中，真值通常是不可知的。
但重复性只能提供测量可信度证据链中的一部分，它不能单独完成对准确性的证明。
四、准确度：真值不知道，我们又怎么判断“测得准不准”？
如果把准确度简单解释成“离真值有多近”，很自然会有人问：
真值都知道了，那还测什么？
现代计量学并不是要求我们先拥有一个绝对已知的“真值”。
实际工程中，更常用的是：
参考量值 + 测量标准 + 校准 + 计量溯源。
例如验证一台高分辨率自准直仪，不是去寻找一个“绝对无误差的角度”，而是使用更高等级的角度标准建立参考量值，再将自准直仪的示值与其比较。
德国国家计量院 PTB 的角度比较仪 WMT 220，就是一个典型的例子。

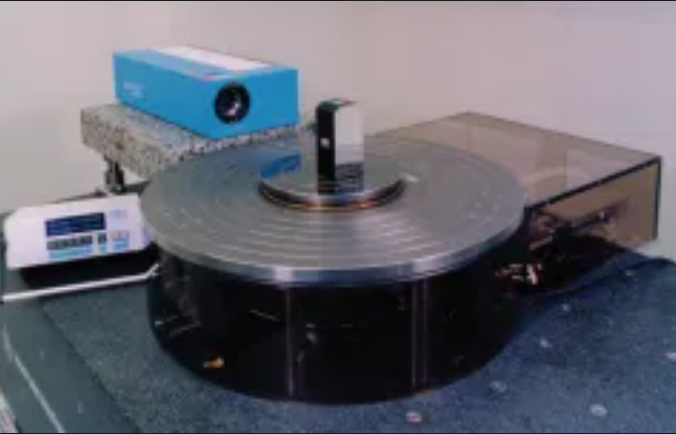

图2｜PTB 的 WMT 220 角度比较仪及电子自准直仪校准装置。
PTB 将 WMT 220 作为德国平面角国家基准的重要组成部分，用它对高分辨率电子自准直仪进行直接比较校准。
PTB 公开资料中给出的一个典型校准能力是：
- • WMT 220 分辨力：约 0.0012″
- • WMT 220 扩展不确定度：约 0.005″（k=2）
- • 高分辨率电子自准直仪校准扩展不确定度：可达到约 0.007″（k=2）
而在具体实验中，被校自准直仪的单次读数平均标准差约为 0.003″。
注意：
0.001″、0.003″、0.007″
可能同时出现在同一个高精度自准直仪校准问题里，但它们描述的完全不是同一个概念。
五、真正的误差，往往藏在“重复性很好”的数据下面
PTB 对电子自准直仪的高分辨率校准还展示了一个很值得注意的现象：
即便测量重复性很好，自准直仪随角度位置变化仍然可能出现具有结构性的测量偏差。

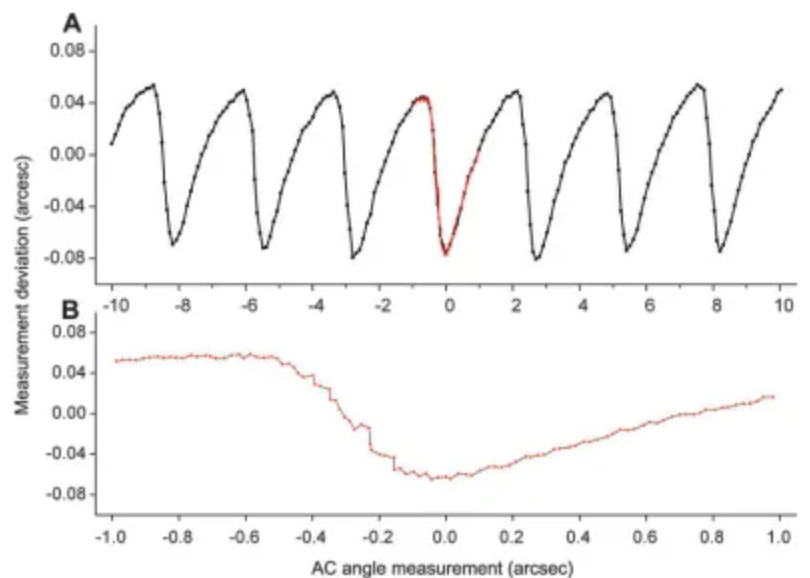

图3｜高分辨率电子自准直仪在小测量范围内的校准数据。
这类误差有一个很重要的特点：
如果你把反射镜固定在某一个角度位置，连续测很多次，数据可能非常集中。
于是你会得到：
重复性很好。
但是，当你把角度慢慢扫描整个量程，可能看到读数相对于参考值出现周期性或者位置相关的偏差。
也就是说：
“同一个位置反复测得很稳”和“整个测量范围都测得准”是两项完全不同的能力。
这也是为什么高等级自准直仪校准不能只做一个角度位置的重复性测试，而需要在量程内使用多个角度点进行校准。
六、厂家参数里的 Resolution 和 Accuracy
TRIOPTICS 在 TriAngle UltraSpec 的官方白皮书中给出了一个非常直观的例子。
| 型号 | Resolution | Accuracy within 10″ FOV | Accuracy within 20″ FOV | Accuracy within entire FOV |
|---|---|---|---|---|
| TriAngle US 300-57 | 0.005″ | ±0.05″ | ±0.10″ | ±0.25″ |
| TriAngle US 500-57 | 0.003″ | ±0.05″ | ±0.10″ | ±0.25″ |
这里已经能够看到：
对于 TA US 500-57：
Resolution = 0.003″
但在中央 10″ FOV 内给出的 Accuracy 工程规格是：
±0.05″
两者相差超过一个数量级。
这并不是参数矛盾，而是因为两者回答的根本不是同一个问题。
七、以后看到“0.001″”，先问三个问题
到这里，其实这三个概念已经可以非常简单地归纳。
| 指标 | 它真正回答的问题 |
|---|---|
| 分辨力 Resolution | 多小的角度变化还能被测量系统区分？ |
| 重复性 Repeatability | 在相同条件下反复测，数据散布有多大？ |
| 准确度 Accuracy | 测得值与真值的一致程度如何？工程上通常需要通过参考量值、校准和溯源建立证据 |
所以下一次看到一台自准直仪写着：
0.001″
不要马上把它翻译成：
“这台仪器精度0.001″。”
先问：
1. 这个数字是 Resolution 吗？
它回答的是：多小的变化还能看见。
2. Repeatability 是多少？
它回答的是：同样条件反复测到底稳不稳。
3. Accuracy / Measurement Error 是怎样验证的？
进一步还应该问：
- • 在什么量程内？
- • 什么测量距离？
- • 什么环境条件？
- • 使用什么角度标准校准？
- • 是否具有计量溯源？
- • 给出的到底是最大允许误差、校准偏差，还是某种厂家工程规格？
- • 最终测量结果的不确定度是多少？
最后再回到最开始的问题：
一台自准直仪分辨力达到0.001″，并不代表它就能把绝对角度测准到0.001″；重复性做到0.001″，也不意味着不存在更大的系统性偏差。
分辨力告诉你能看到多细的变化。
重复性告诉你测量过程有多稳定。
而“测得准不准”的证据，则需要通过参考量值、校准、误差评价和计量溯源一步步建立。
