以前接触镜片偏心测量时，我们更多关注的是偏心和倾斜。原因也很直接：单纯使用偏心测量系统时，主要看到的就是镜片中心偏和倾斜。后来接触到镜面间隔测量后，才会更直观地意识到，镜头装调还有另一条同样重要的尺寸链——镜片沿光轴方向究竟应该放在哪里。

如果设计要求两片镜片之间保持确定的空气间隔，真正装起来以后，这个距离并不会天然等于图纸名义值。镜片中心厚度有误差，镜框厚度有误差，支撑面位置有误差，粘接以后镜片还可能再发生微小位移。单独看，每个零件都可能合格；放到一条轴向尺寸链里，最终空气间隔仍可能偏离设计值。

TRIOPTICS在镜面间隔测量资料中也把中心厚度和空气间隔列为光学系统的重要光机参数。低相干干涉测量解决的，正是沿光轴方向把各个真实光学面的位置测出来。对高性能镜头来说，空气间隔不是普通机械尺寸，而是光学设计的一部分。

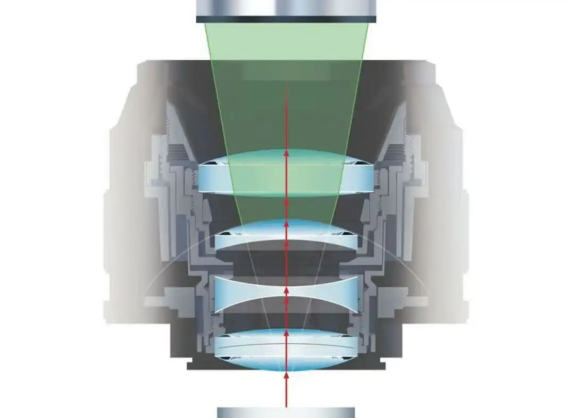

图1 通过低相干干涉测量镜组内部各光学面的轴向位置、中心厚度和空气间隔

一、传统高精度镜头，为什么需要配磨调整环？

在一些高精度镜头装配中，我们实际会碰到这样的流程：镜片先完成调心和固定，胶水固化以后再测实际轴向尺寸，然后根据结果配磨后续隔圈或调整环。

这时候，调整环做的已经不只是“把两片镜片隔开”。

它还承担着轴向尺寸链补偿。

蔡司SMT在2026年6月公开的一项德国专利申请 DE102025132637A1 中，也把类似流程作为发明背景：镜片在调心粘接工位完成对准和固化后，才能获得用于计算调整环厚度的实际顶点尺寸；随后才能开始加工单独修配的调整环，而后续装配需要等待。

这项专利指出，调整环本身结构并不复杂，但因为形位精度要求高，加工仍然需要时间和成本。

于是问题来了：如果最终空气间隔总要靠后面的调整环补，能不能把一部分补偿提前？

这项专利最值得关注的地方，是把镜片沿镜框Z轴方向的位置纳入了粘接前的主动装调。

它并不是简单规定“镜片装到某个名义高度”，而是先确定一个预设Z位置。这个位置可以根据镜片实际中心厚度、镜框厚度来确定；专利还明确提到，在计算当前镜片位置时，可以把前面已经装好的光学元件实际状态考虑进去。

于是装配逻辑发生了变化。

传统思路更接近：

装好前面的镜片 → 测实际尺寸 → 配磨调整环 → 再继续装。

而这项方案更接近：

测实际零件 → 计算目标Z位置 → 主动调Z → 调整Rx/Ry → 粘接固定 → 再进入下一片。

它并没有消灭制造误差，而是把原本需要在后端通过调整环处理的一部分误差，前移到了镜片装调阶段。

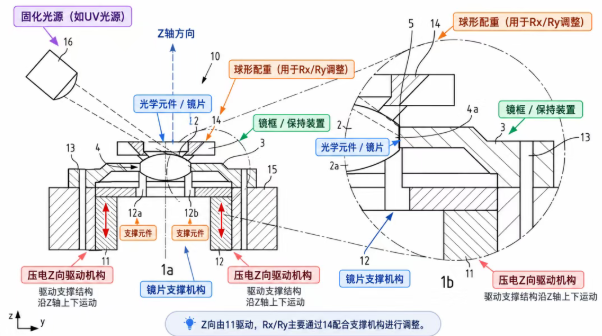

专利给出的装置示意也很直观：镜片放在可移动支撑机构上，压电驱动机构负责Z向微调，同时通过支撑结构和配重完成Rx、Ry方向的姿态调整。也就是说，这里关心的已经不只是“镜片有没有歪”，还包括“镜片到底位于多高的位置”。

如果运动机构已经把镜片移动到了目标位置，事情还没有结束。

因为镜片最后要固定。

UV胶固化会产生收缩，对普通装配来说可能只是一个很小的尺寸变化，但进入微米甚至亚微米定位以后，这个变化就不能忽略。Fraunhofer关于UV固化胶的研究也指出，聚合收缩对微光学和光纤等亚微米定位应用尤其关键。

蔡司这项专利在这里给出了很具体的要求：要求中提出，胶水固化以及可选热处理以后，镜片Z位置相对预设位置的偏差应小于2 μm，优选小于1.5 μm，进一步优选小于1 μm。

所以高精度粘接真正难的并不是“平台能不能走到1 μm”。

而是镜片经历点胶、固化、收缩甚至后续热处理以后，最终位置还能不能留在目标附近。

这也是为什么实际和镜头客户交流时，经常会遇到一个看似简单的问题：镜片偏心已经调得很好，为什么整个系统装完以后性能还是不理想？

因为系统最终关心的从来不只是偏心。倾斜、轴向位置、空气间隔以及多片镜片之间的相对关系，都可能进入最终误差链。

这项专利并不能简单理解成“以后不用调整环了”。

专利本身也保留了部分采用调整环继续补偿的可能。主动Z调节也不会让镜片加工公差、镜框精度和机械基准变得不重要。

真正值得关注的是装调逻辑的变化。

过去更依赖零件按照名义尺寸加工，然后按照这些尺寸完成装配；当精度继续提高以后，越来越多的制造过程会变成：

先把真实零件测出来，再利用还存在的可调自由度，把实际误差在装配过程中消化掉。

从偏心测量到镜面间隔测量，实际上也是同样的认识过程。只看偏心和倾斜，我们知道镜片“正不正”；把空气间隔加入以后，才进一步知道镜片在三维空间里“放得对不对”。

高精度镜头最终需要保证的，不是某一个隔圈厚度，也不是某一片镜片单独合格，而是所有光学面在最终系统中的真实空间关系。

这可能才是蔡司这项专利最值得关注的地方。
