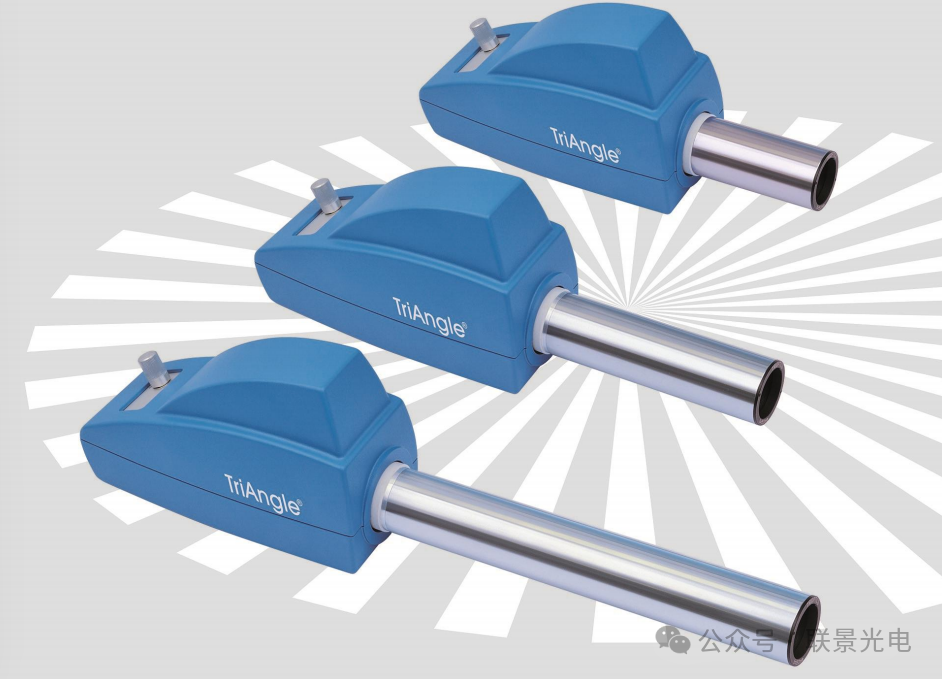

在精密制造的世界里，哪怕是几秒的角度偏差，都可能造成整个系统的失效。有这样一款仪器，它能洞察微米级别的角度变化，成为高端制造领域不可或缺的“火眼金睛”——这就是电子自准直仪。

什么是电子自准直仪？

电子自准直仪是一种基于光学自准直原理的高精度角度测量仪器。它通过测量光线经反射镜返回后的偏移量，来精确测定反射镜微小的角度偏转，在精密制造、光学装调等多个领域发挥着关键作用。

简单来说，它通过发射一束准直光（平行光），照射到被测物体的反射面上，通过分析反射回来的光束变化，就能精确计算出物体表面的角度偏差。这种测量方式不受测量距离的影响，使得它在各种复杂工业环境中都能发挥巨大作用。

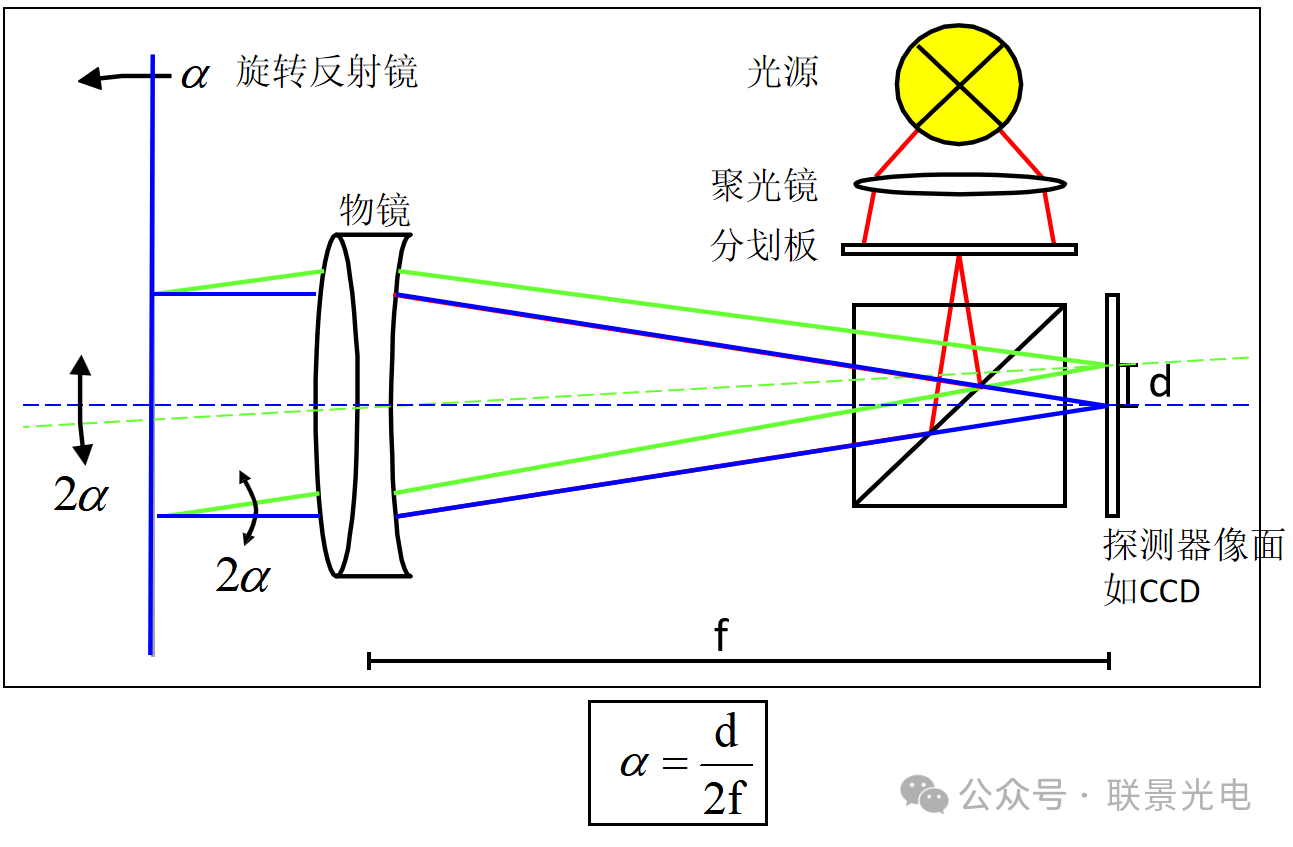

工作原理

电子自准直仪的核心工作原理可以概括为以下步骤：

发射准直光束：仪器内的LED光源发出光线，通过位于物镜焦平面的分划板后，经过物镜形成平行光。

光束反射：这束平行光被垂直于光轴的反射镜反射回仪器。

信号接收转换：返回的光束再次通过物镜，聚焦在高分辨率CCD上。

数据处理输出：传感器将光信号转换为电信号，通过内置的高速数据处理系统计算出角度值并显示结果。

当反射镜偏转α角时，返回光点在探测器上的位移量为d，实际测量的角度偏差为2α，其计算公式为 α = d / (2f)，其中f为物镜焦距。

电子自准直仪的显著优势

1. 超高精度与客观性

电子自准直仪的精度可达0.05角秒，消除了人眼观测的主观误差，结果更为精确可靠。

2. 双轴同时测量

现代电子自准直仪可同时测量X、Y两个方向的角度值，大大提高了测量效率。

3. 自动化与高效率

通过USB接口与计算机连接，配合专业软件，电子自准直仪能够实现自动测量、数据记录和分析，甚至生成标准化的检测报告。

电子自准直仪作为精密测量领域的尖端工具，其价值不仅体现在高精度的测量能力上，更在于它为现代制造业质量控制提供的可靠保障。随着技术的不断发展，电子自准直仪正朝着更高精度、更智能化、更便携的方向演进，有望在更多领域发挥关键作用。
