在光学实验室里，工程师们常常需要利用中心偏测量仪测量镜头的中心偏差——这是评估镜头质量的关键参数之一。今天，我们将一起探索利用双旋转偏振片系统，模拟不同强度的光衰减，从而测试全欧中心偏测量仪在可见光下能测量的镜头反射率。

偏振衰减片的用处

偏振衰减片的核心原理是马吕斯定律：当一束线偏振光通过一个理想的偏振片时，其透射光强度与入射光方向和偏振片透射轴夹角余弦的平方成正比。

在双偏振片系统中：

第一偏振片（起偏器）：将入射的自然光I₀转换为线偏振光，强度为I₀/2。

第二偏振片（检偏器）：通过旋转改变其透射轴与第一偏振片透射轴的夹角θ，实现光强衰减。

最终透射光强I 为(I₀/2)cos²θ

所以我们可以通过旋转检偏器改变夹角θ，来改变光的衰减，从而实验全欧中心偏测量仪对于不同反射率的测量结果。

实验设置：模拟不同反射率

中心偏测量仪通常采用反射式测量，用CCD接收信号。当被测透镜旋转时，仪器通过分析反射像来计算中心偏差。

反射率的重要性在于：反射率越低，反射信号越弱，信噪比越差。当反射信号弱到一定程度时，中心偏测量仪就无法进行准确测量了。

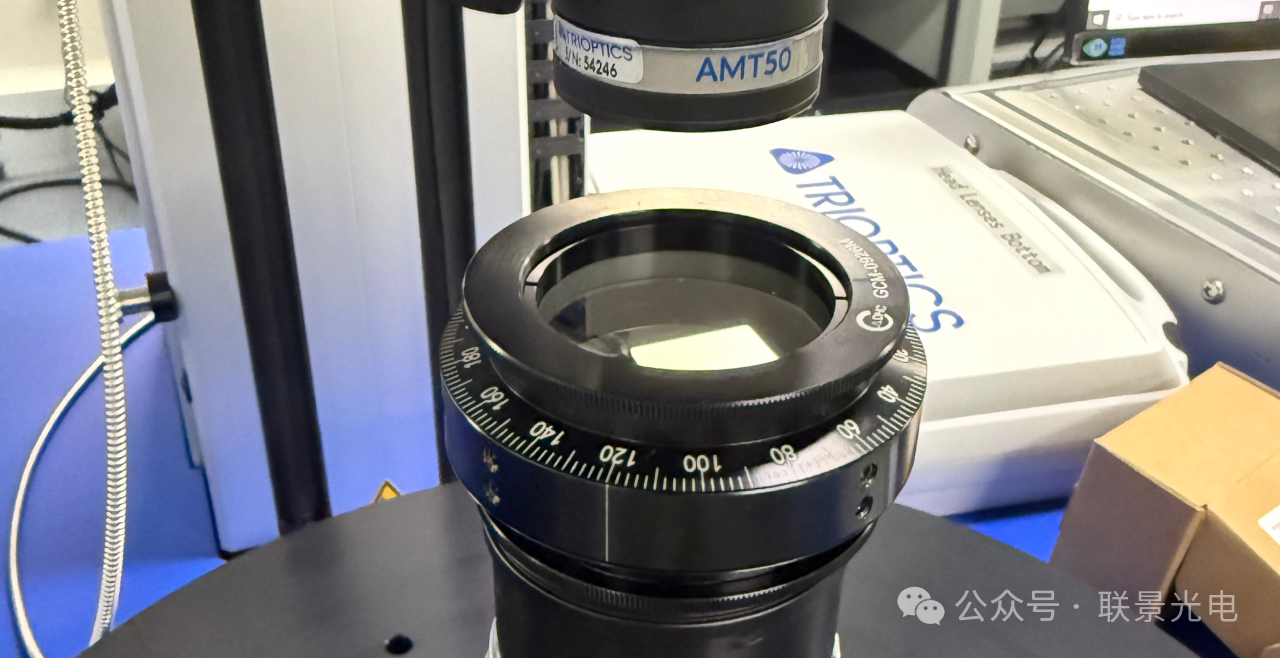

 为了测试中心偏测量仪对于镜片的反射率测量极限，我们设计了如下实验系统：

 核心组件：

 光源：发射稳定均匀的光束（可见光）

 双旋转偏振片组：产生可调衰减的光束

 被测镜头：放置在偏振衰减系统下方

 中心偏测量仪：测量镜头的中心偏差

测量结果测量结果

通过系统实验，我们获得了中心偏测量仪在不同模拟反射率条件下的测量数据（测试效果与被测样品、实验环境及设置相关）：

     随着模拟反射率的降低，测量的反射像清晰度逐渐减少。当模拟反射率为0.1%时，仪器可以看见镜头的球心像且可以测出中心偏差数据；当反射率为0.01%时，仪器也可得到有效的中心偏差数据，且测量结果在设备精度范围内。

     所以基于实验，我们发现该中心偏测量仪的反射率测量极限小于0.01%。这意味着，对于反射率大于0.01%的镜头，该测量仪可以提供中心偏差测量结果。

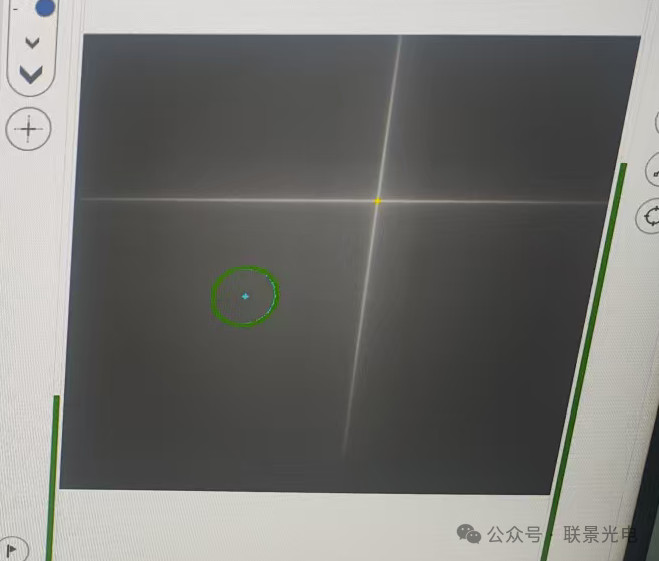

  反射率 0.1%时测量图像

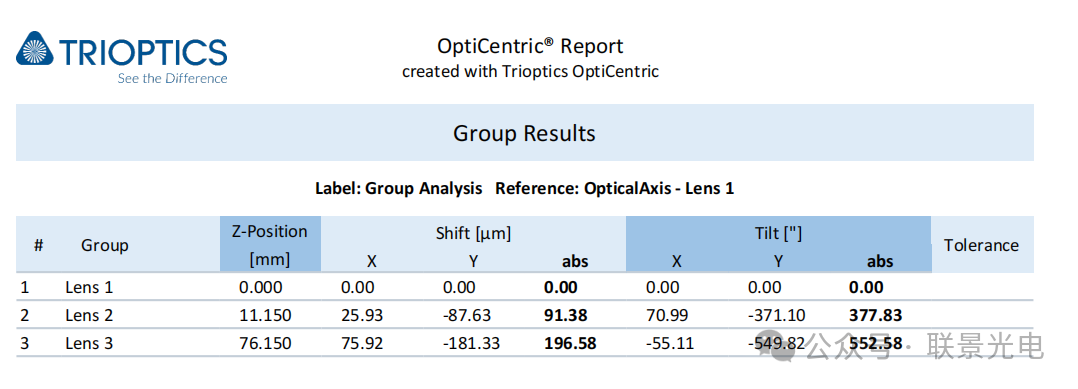

 反射率 0.1%时测量中心偏差结果

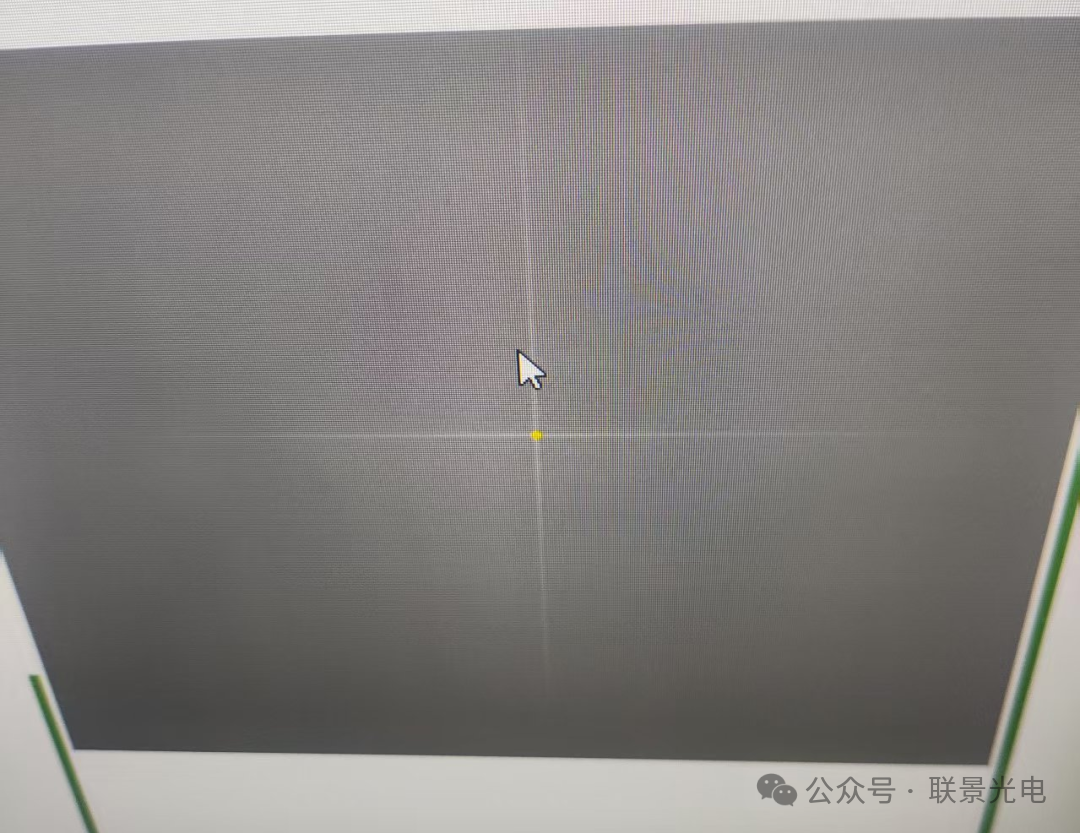

 反射率 0.01%时测量图像

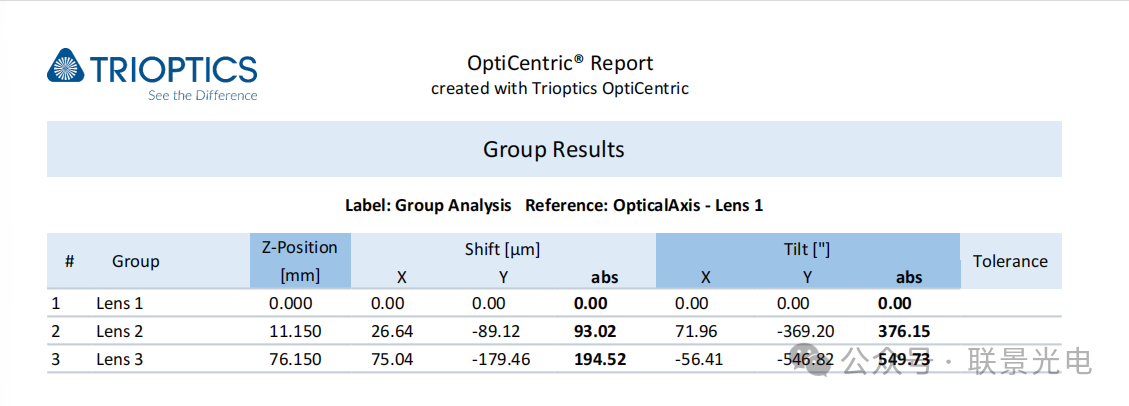

反射率 0.01%时测量中心偏差结果
