计量多齿分度台的核心在于比较：通过高灵敏度的自准直仪，将多齿分度台的实际转动角度与一个角度基准（如正多面棱体）进行比对，从而确定分度台的误差。

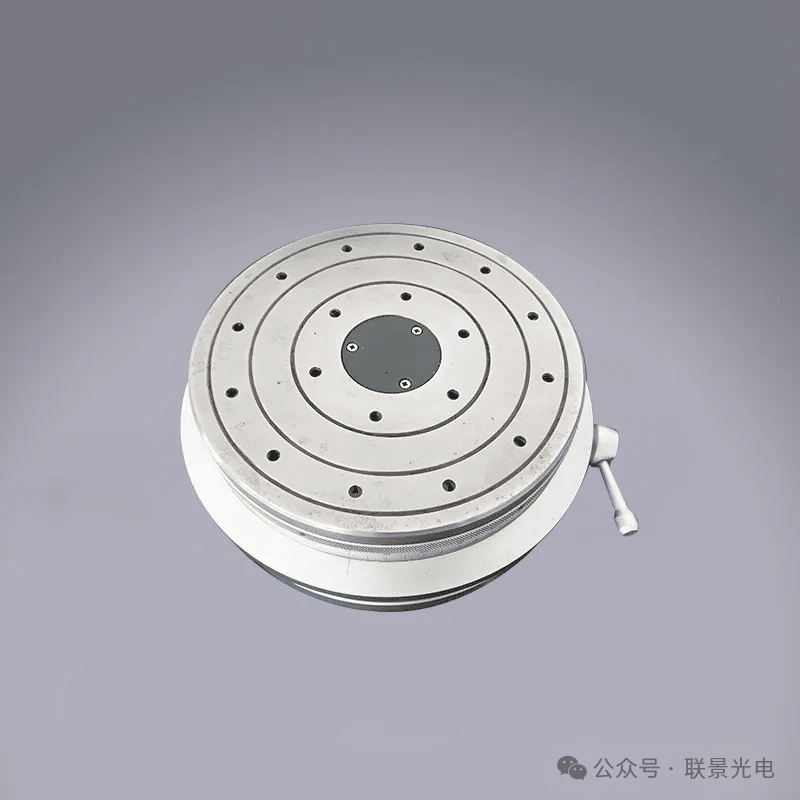

多齿分度台

多齿分度台(以下简称分度台)是由一对直径、齿数、齿形等参数完全相同的平面向心端齿盘和升降锁紧机构组成。两齿盘相互啮合后,由于多齿啮合平均效应的作用,可获得很高准确度的分度值。分度台既可作为角度计量标准器具,又可作为精加工中的圆分度装置。

自准直仪

是一种高精度小角度测量仪器，它发射一束平行光到安装在分度台上的正多面棱体的反射面上，并接收返回的像点。当分度台转动时，棱体工作面角度变化导致像点位移，自准直仪据此可测出微小的角度偏差。

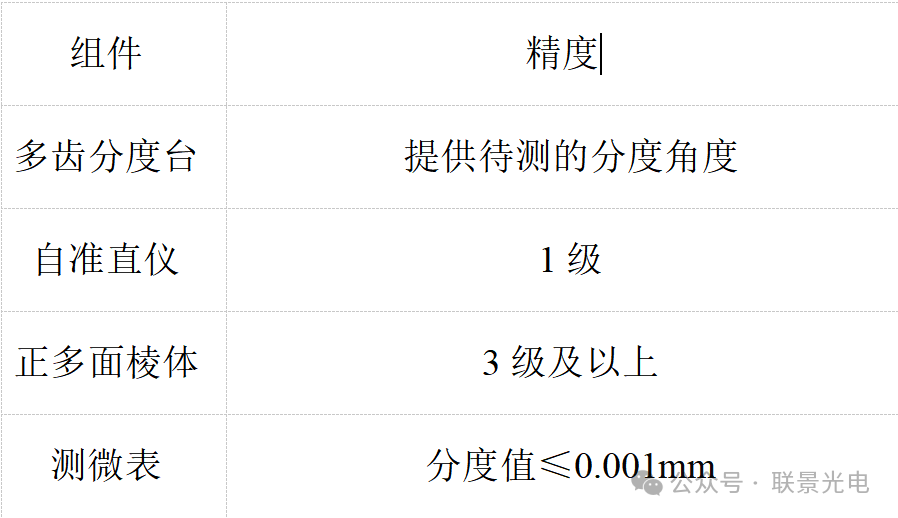

测量系统的主要组成部分

测量步骤

1.系统搭建

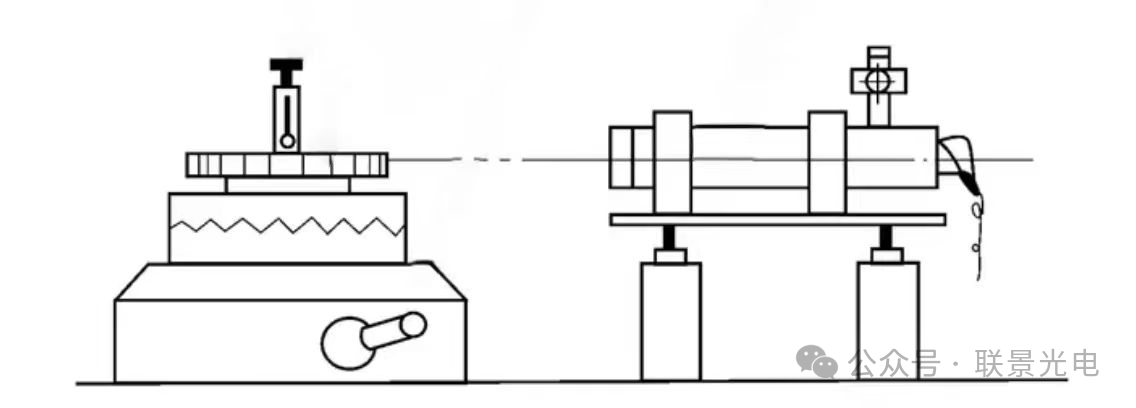

将分度台、棱体和自准直仪按下图所示位置安装在基座上。利用千分表将正多面棱体固定于多齿分度台回转中心（多齿分度台与正多面棱体若存在回转中心平行偏心，会带来误差。校准时，使用千分表有助于解决多齿分度台回转中心与可倾转台回转中心平行偏心的问题。），调整自准直仪的光轴，使其与棱体工作面垂直（保证工作面反射回的像Y轴在±5″以内），转动分度台一圈，确保每个面的像在自准直仪接收范围内。待自准直仪稳定后,即可开始检定。

2.数据采集

从分度台0°位置开始，每转动一个棱体面间隔（以12面棱体为例，每转动30°），记录自准直仪的读数。正多面棱体提供理论上的标准角度，自准直仪读数则反映了实际角度与理论角度的偏差。

3.误差处理

将一圈测量数据与圆封闭原理（即一圈360°累积误差应为零）相结合，通过最小二乘法等数据处理方法，分离出多齿分度台的分度误差。多测回平均：增加测量次数，采用多测回并平均读数，有助于减小随机误差。

总结

利用自准直仪测量多齿分度台，是一项融合了精密机械、光学和误差处理的分析技术。理解并实践上述要点，有助于您有效完成这项高精度的计量工作。
