自准直仪作为精密测量领域的核心仪器，自准直仪的计量结果是否合规，直接关系到产品质量追溯和行业标准落地。本文以 JJG202-2007《自准直仪检定规程》为核心依据，从原理、检定要求、实操流程到结果判定，拆解标准化计量方法，让每一步操作都有规可依、有标可循。
检定规程核心定义与仪器分级
1. 规程适用范围

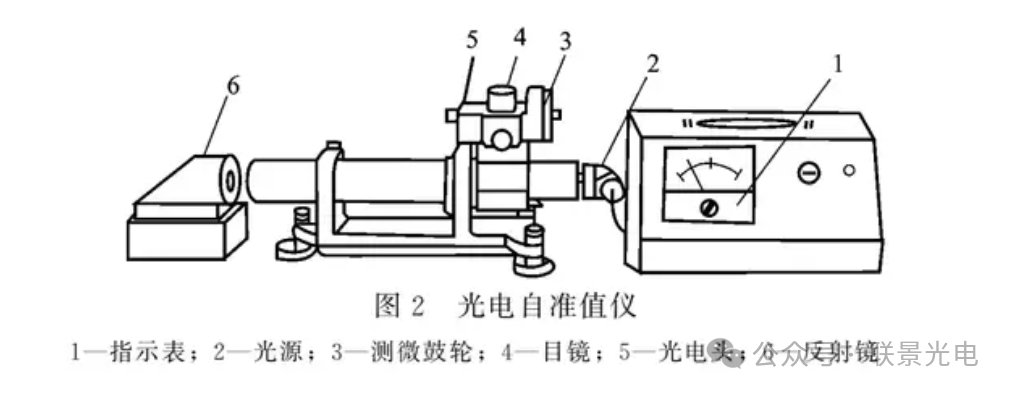

JJG202-2007 适用于光电自准直仪、光学自准直仪、平直度检查仪的首次检定、后续检定和使用中检验，覆盖从实验室高精度计量到车间常规检测的全场景，是自准直仪计量的法定依据。

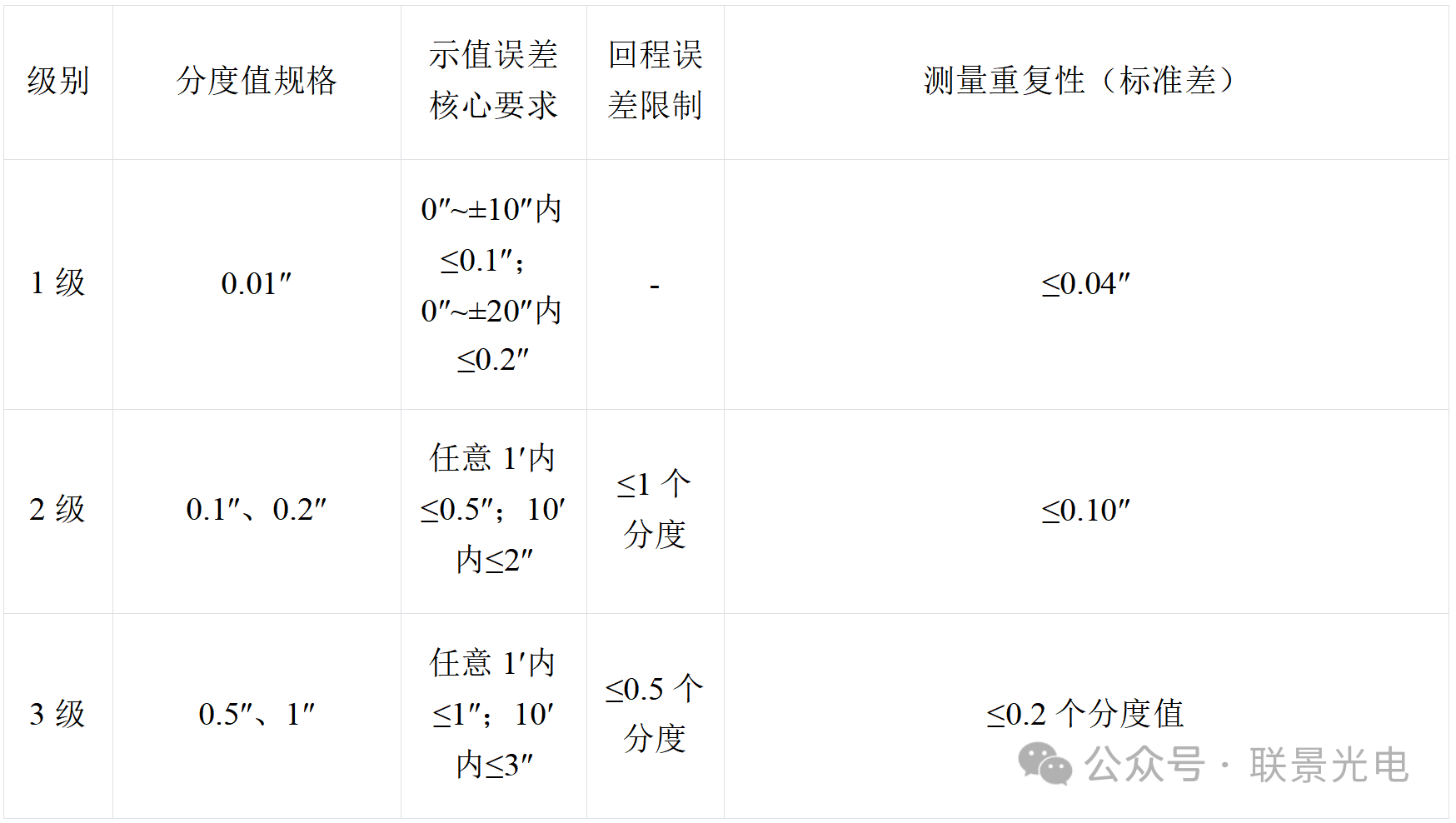

2. 仪器分级与核心参数
按分度值和精度，自准直仪分为 3 级，关键参数如下表所示：
计量环境和设备要求
1.环境条件
温度：20℃±3℃，温度变化率≤0.5℃/h；
平衡温度：被检仪器和检定工具在检定环境中放置 ≥4h（确保热稳定）；
干扰控制：无气流波动、振动（振动加速度≤0.01g）、电磁干扰；
光电型仪器：开机预热 30min 后方可检定（消除传感器漂移）

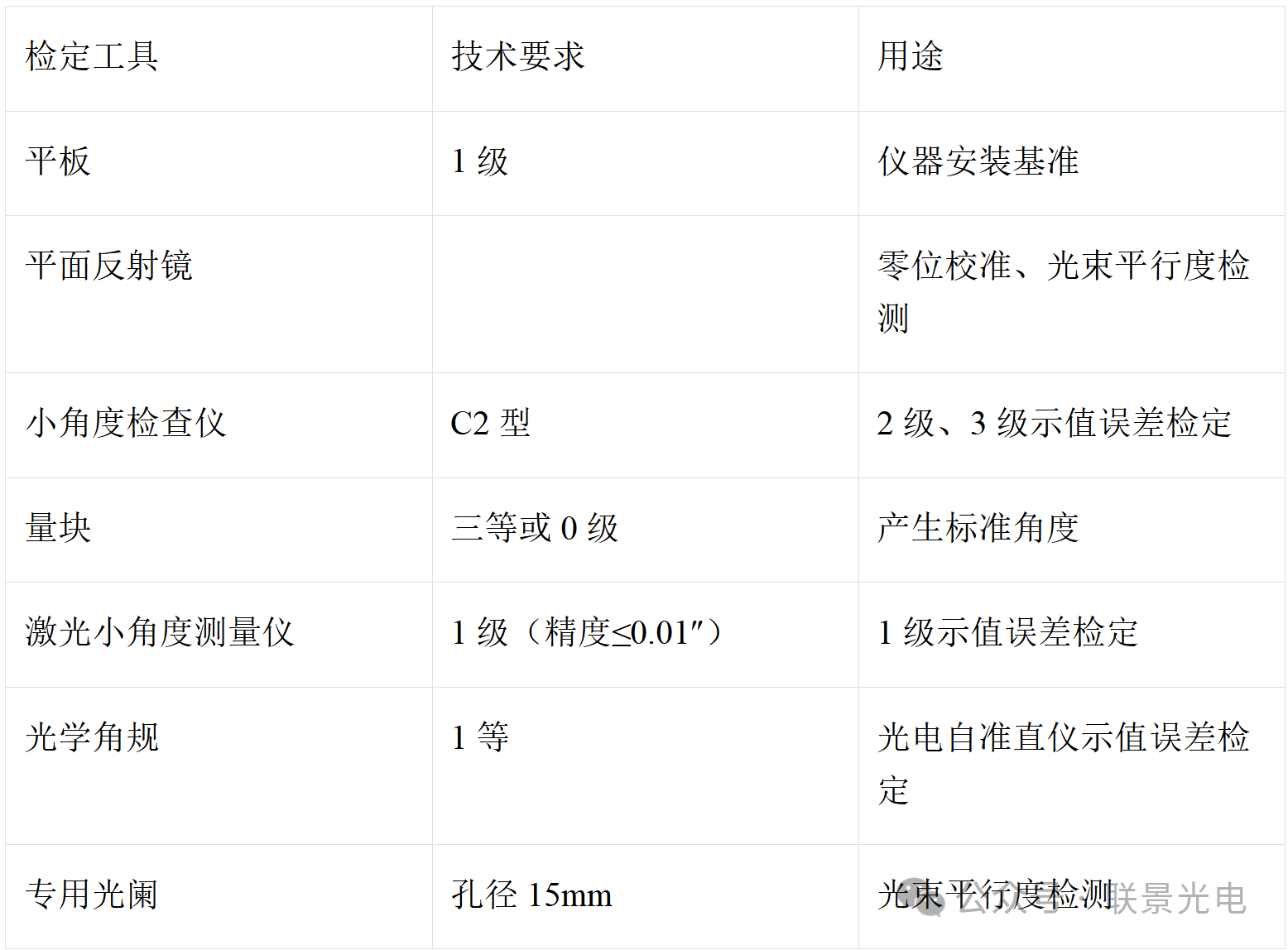

2. 主要检定工具
检定用设备需满足以下技术指标，且必须经过计量校准合格：
核心检定流程
1.回程误差检定
操作步骤：将被检仪器放在1级平板上，在物镜前放一平面反射镜，调整仪器找到十字像后，转动测微器鼓轮，正、反瞄准同一十字像后进行读数，重复五次。正、反瞄准时读数差的平均值为回程误差，检定应在测微器鼓轮的始、中、末三个位置上进行，取其最大值为检定结果；
数据处理：计算正反向读数差的平均值，取三个位置最大值作为结果；
合格判据：2 级≤1 个分度，3 级≤0.5 个分度（如 0.1″分度的 2 级仪器，回程误差≤0.1″）。
2. 示值漂移检定
操作步骤：物镜前 100mm 内放置全覆盖通光口径的平面反射镜，数显置零，连续工作 2h，每 30min 记录一次读数；
合格判据：连续工作两小时漂移不超过0.2″。
3.示值误差检定

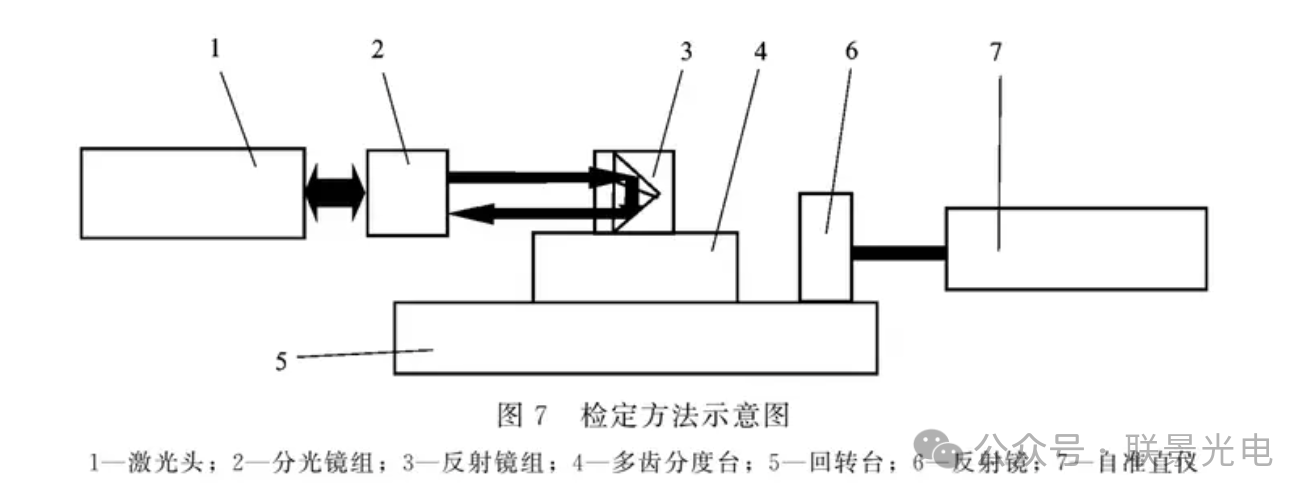

1 级仪器（激光小角度测量仪法）
首先，将激光小角度测量装置 (以下简称小角度测量仪)调整到工作状态，其中回转台、小角度测量仪的反射镜组的回转中心应重合，其偏心不超出5μm，并进入测角程序。
使用小角度测量仪时，要求反射镜组与分光镜组相互平行，即初始角为零。调整时，将多齿分度台置于零位，激光小角度测量仪示值清零，顺刻度转动多齿分度台5°，读取激光小角度测量仪示值为C1。然后用回转台反转至激光小角度测量仪示值为零，再将多齿分度台逆刻度转角5°，读取激光小角度测量仪示值为C2，C1与C2的绝对值之差应不大于0.00002°，此时的零位作为测量分度误差时的初始零位。
将一个平面反射镜安置在回转台上，其工作面法线通过回转台中心。在平面反射镜的前方安置自准直仪并使其照准，调整自准直仪读数接近为零。
将小角度测量仪显示值清零记为S0，同时读取被测自准直仪读数为α0。旋转回转台，使小角度测量仪发生一个标准角S1，被测自准直仪读数为α1，依序进行，得到小角度测量仪读数S0，S1，...，Sn 及相应的自准直仪读数α0，α1，…，αn 作为往测。再反方向依序逐次测量，得到S′n，…，S′1，S′0 及α′n，…，α′1，α′0 作为返测。取往返测量的平均值按以下公式进行计算：
合格判据：重复测量10次，1 级≤0.04″，2 级光电型≤0.10″，3 级≤0.2 个分度值。
数据处理与结果判定
1.数据记录要求
需包含：环境参数（温度、湿度）、标准器信息（编号、校准证书号）、测量原始数据（正反向读数）、计算过程、误差值。
2. 合格判定规则
所有必检项目均满足 JJG202-2007 第 4 章 “计量性能要求”，判定为合格，出具《检定证书》；
任一项目超差，判定为不合格，出具《检定结果通知书》，注明不合格项目及实测值；
使用中检验仅判定 “合格 / 不合格”，不涉及示值误差等项目的调整。
3.检定周期
检定周期为 1 年；高频使用或恶劣环境下，建议缩短至 6 个月（需在证书中注明）。
