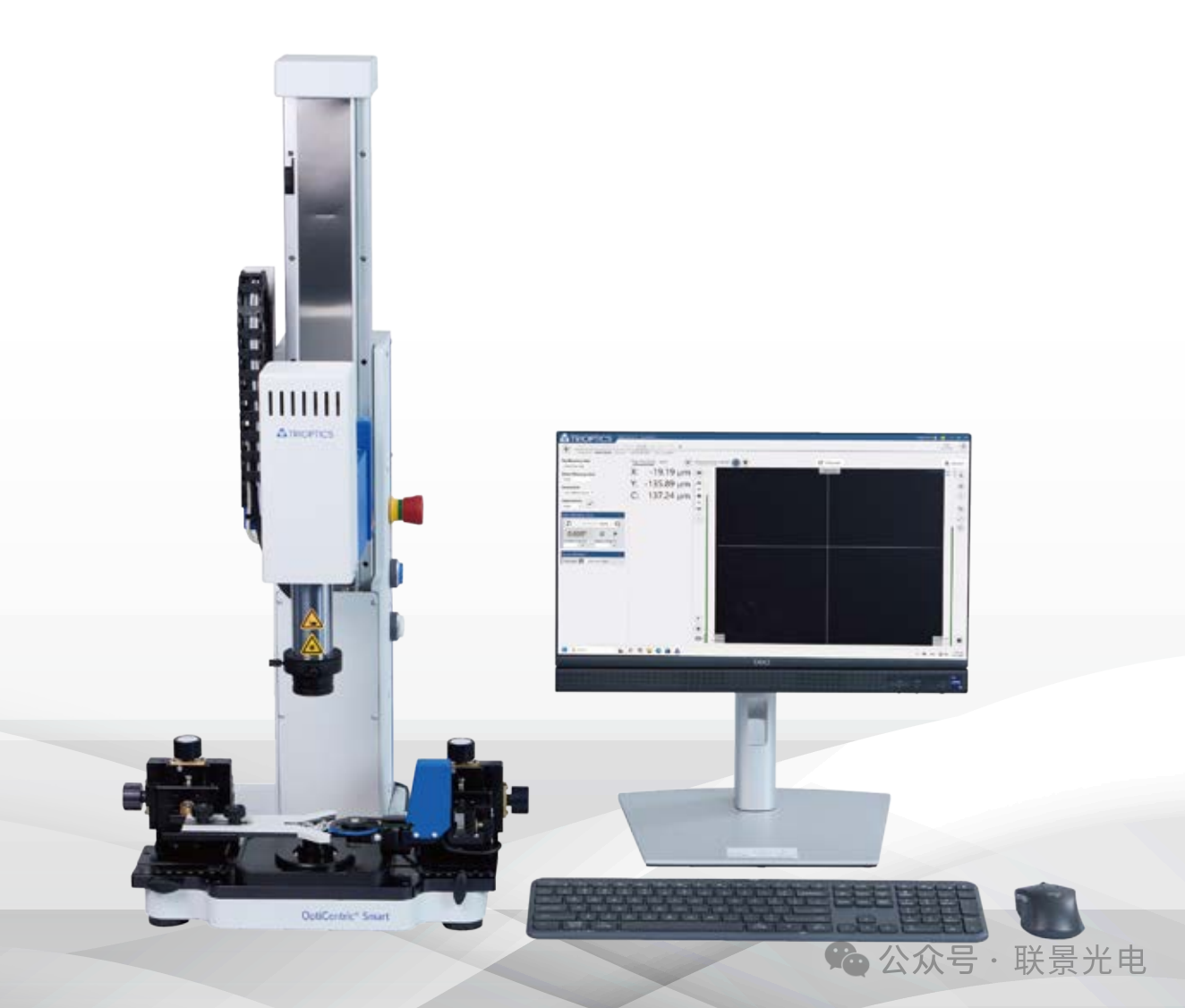

单镜片中心偏差测量是一个在光学加工和镜头装配中非常重要的精密测量项目。单镜片中心偏测量指的是测量单个光学透镜的几何中心轴与光学中心轴之间的偏差。下面我们具体介绍一下如何使用TRIOPTICS的中心偏差测量仪及单镜片附件来测量单镜片的中心偏差。

核心概念

几何中心轴：由透镜外圆的机械圆柱面（通常是指透镜安装在镜框内的定位面，即“外径”）所确定的轴线。这是透镜的机械基准。

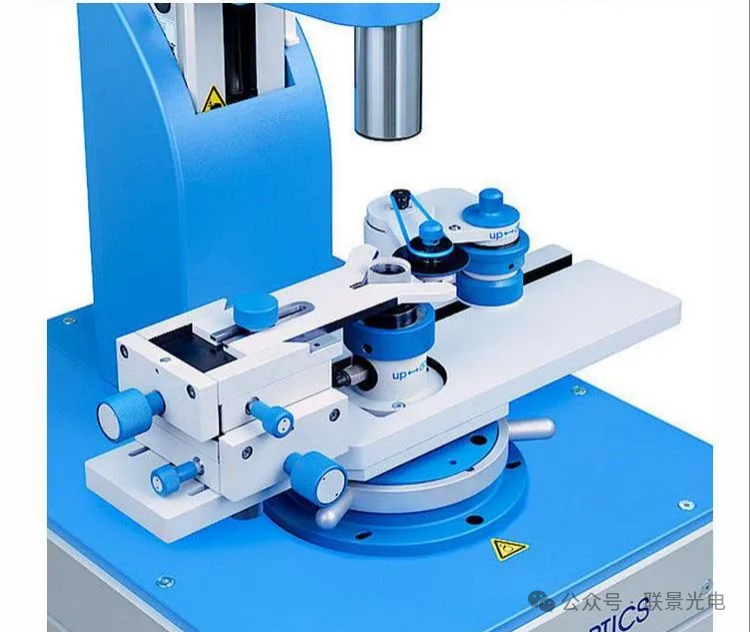

在我们的单镜片附件上，V型槽和皮带轮夹住镜片外径，皮带轮转动带动单镜片自转，自转的轴就是单镜片的几何中心轴。

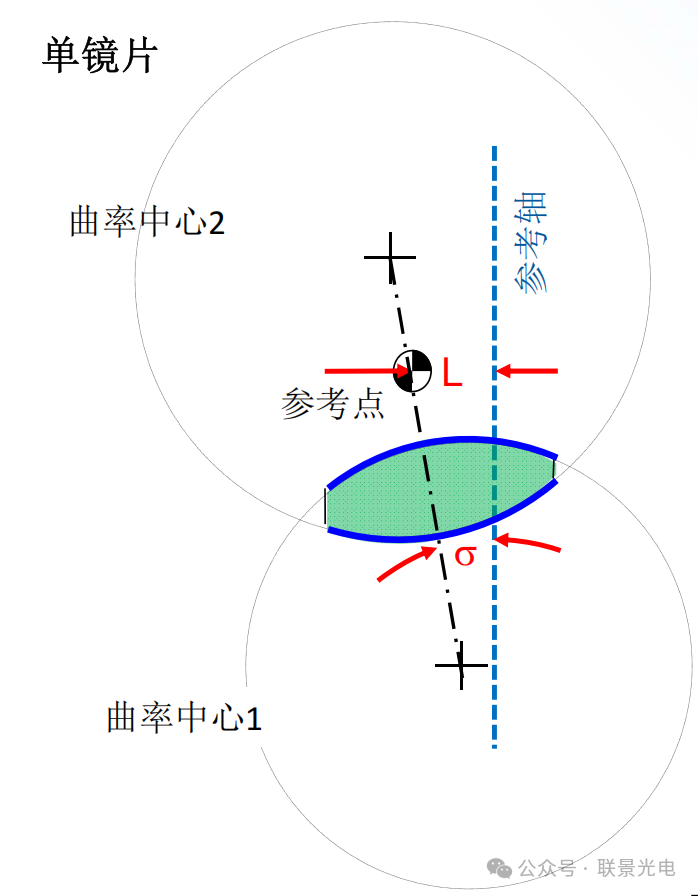

光学中心轴：由透镜两个曲面的球心所定义的直线（即下图黑色虚线）。对于理想透镜，这条线也是光轴，光线沿此轴传播不发生偏折。

中心偏差：上述两条轴线在空间上不重合，存在平移和倾斜。通常，中心偏被量化为两个关键参数：

偏心量：两个轴线之间的平移距离，单位通常是微米或毫米。

倾斜角：两个轴线之间的夹角，单位通常是角分或角秒。

在利用中心偏差测量仪找到单镜片的球心像后，就可以利用单镜片附件使单镜片自转，得到单镜片光轴与几何中心轴之间的关系。

测量流程

第一步：准备工作

设备与环境：确保设备（主机、电脑）通电，放置在稳固的平台、无振动、无强气流的环境中。温度和湿度应稳定。将单镜片附件固定于中心偏差测量仪上。

清洁：用无尘布、无水乙醇或丙酮（根据镀膜兼容性）清洁镜片两个光学表面及外圆柱面。

输入参数：在测量软件中输入镜片的曲率半径（R1, R2）、直径、中心厚度等设计值。

第二步：测量

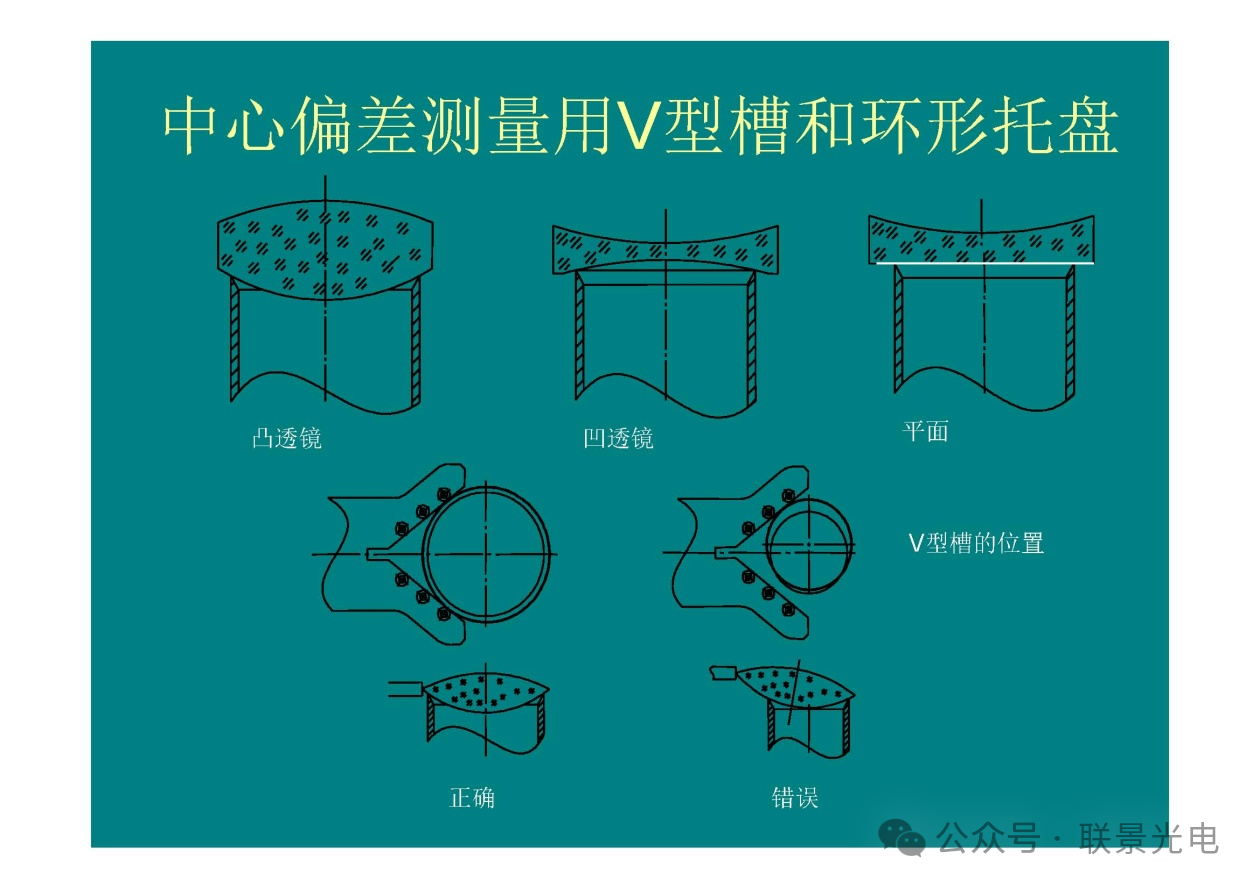

根据被测量的单镜片，选择合适的V型槽与镜托，将V型槽和镜托安装在单镜片附件上。将单镜片放置于镜托上，使镜片位于镜托的中心。

将控制器上的空气吸附打开，调整合适大小，确保镜片与镜托紧密贴合。

调节电动皮带轮与V型槽位置夹住镜片，保证在转动皮带时，镜片会自己平稳旋转。

通过控制测量物镜找到球心像，开始测量（测量全过程中保证镜片在镜托上稳定旋转）。

第三步：结果生成

生成报告：两面测量完成后，软件会基于输入的参数与画圆图像，自动计算出：

面倾角：每个表面的倾斜角度（单位：角秒 “）。

偏心量：每个表面的线性偏心（单位：微米 µm）。

综合中心偏：整个镜片的光轴与机械轴之间的偏差。

可选择将报告保存为pdf、xlsx等多种格式。

结语

     本文围绕TRIOPTICS中心偏差测量仪搭配单镜片附件测量单镜片中心偏的操作，对整个操作流程进行了全面梳理。本流程适用于各类单镜片（含球面、非球面、散光镜片）的中心偏检测，可为光学镜片生产、质检及研发环节提供标准化操作指引，保障镜片光学性能符合设计要求。
