在上一篇单光路镜头装调的基础上，为减少单光路装调前表面误差对后表面的传递问题，提高装调效率，双光路测量技术凭借同步检测镜片双表面曲率中心偏差的独特优势，有效规避了单光路的固有缺陷，实现了装调精度与操作效率的双重提升。本文将详细阐述双光路镜头装调的实操流程及核心优势，以及由 TRIOPTICS 公司开发的智能对准软件模块Smart Aglin的操作流程，为高精度镜头的标准化装配提供专业、可落地的指导。

双光路装调流程

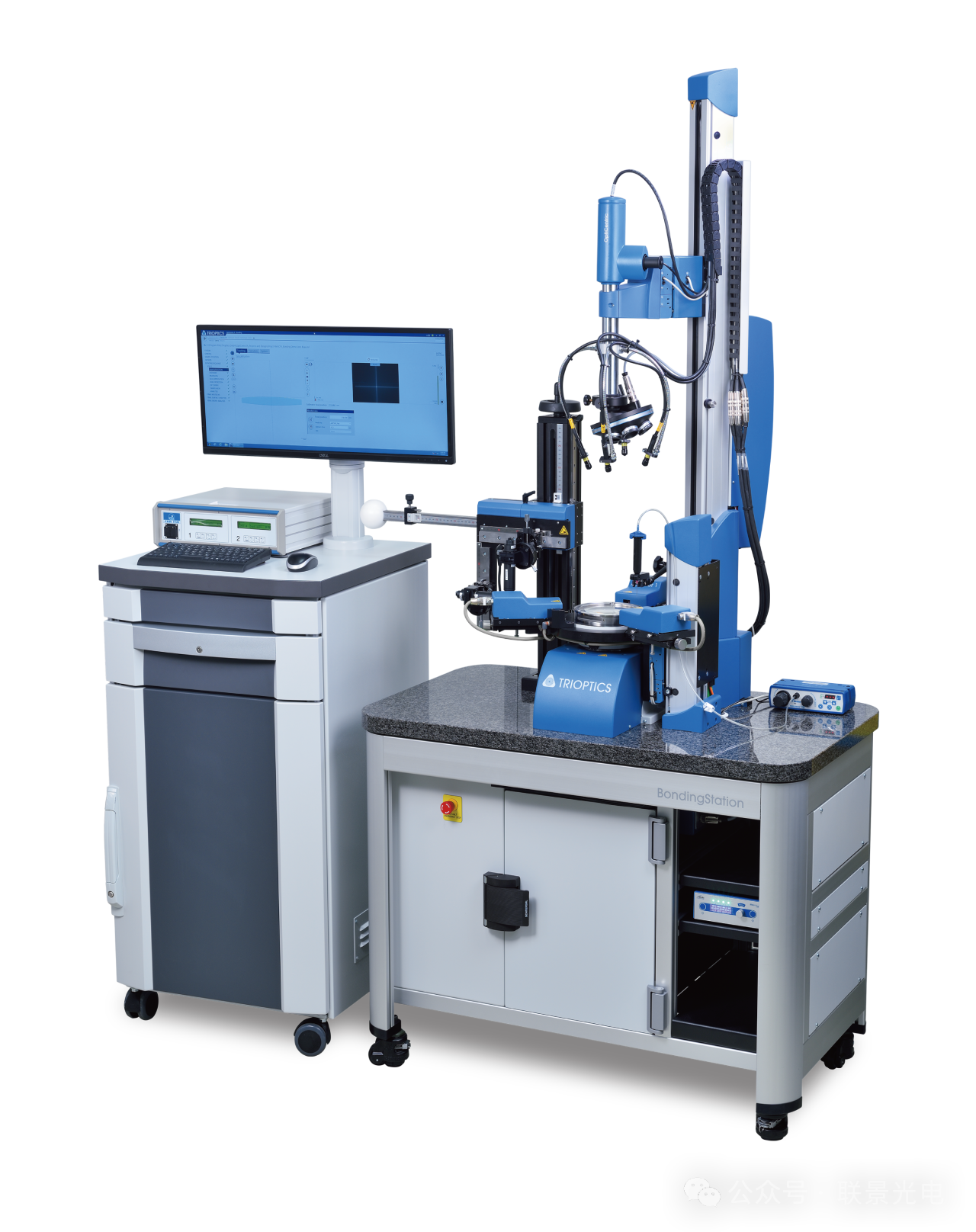

以 Trioptics OptiCentric 双光路中心偏差测量仪为平台，针对同轴多镜片镜头的装调，步骤以实操动作为核心，突出双光路同步测量的关键操作，全程遵循 “基准先行、由下至上、实时测量、微量调整”原则，每一步均为现场可直接执行的标准化操作：

装调前准备：可参考上一篇文章“如何使用单光路中心偏装调镜头”

核心装调步骤：

1.镜筒基准轴校准，确定装调基准

操作二/四维调整平台（X/Y 平移，θx/θy 倾斜），调整镜筒位置。

直至软件显示镜筒机械轴与转台参考轴的偏差在要求以内，锁定，确定镜筒基准轴。

2.第一片镜片装调

按由下至上顺序，将第一片镜片放入镜筒，轻压定位，不锁紧，留调整余量。

打开软件，实时显示镜片上、下双表面的偏心量与倾斜角。

用专用顶丝微量调整镜片位置。

确认双表面偏差同时达标，轻压定位圈，完成第一片镜片装调。

3.后续镜片依次装调

放入下一片镜片，轻压定位，不锁紧。

软件选择对应模式，以已装调镜片的综合光轴为基准。

开启双光路测量，按“先倾斜、后偏心”原则，顶丝微量调整镜片，直至双表面偏差达标。

每装完一片，保存当前光轴，后续镜片均以此为新基准，依次装调至所有镜片到位。

4.整镜综合光轴复查

所有镜片装调完成后，不锁紧任何定位圈。

启动转台旋转，检测整镜综合偏心与倾斜，若超差，对误差最大的镜片进行微量补调。

确认整镜综合偏差达标，完成所有镜片的位置校准。

5.点胶定固

采用合适光学胶，在镜片与镜筒间隙处对称点胶（3~4 点），胶量以填满间隙无溢出为准。

点胶后保持设备静止，避免镜片微移，按胶的技术要求进行固化。

6.固化后复测

镜片完全固化后，将镜头重新装夹在卡盘上。

对整镜复测，检测综合偏差是否满足要求，若超差则松解胶层重新微调。

复测达标后，取下镜头，清洁镜片表面（无胶渍、无划痕）。

关闭设备清洁设备：擦拭光学测量头、卡盘、调整平台，做好设备使用记录。

Smart Align

SmartAlign 是TRIOPTICS 公司开发的智能对准软件模块，广泛应用于光学检测与镜头装调领域。旨在通过数据驱动的精准引导，帮助操作人员快速、准确地将镜片或光学组件调整到用户定义的目标轴上，改变传统手动装调依赖经验、效率低、一致性差的局面。Smart Align+手动装调核心依托Smart Align智能算法引导，搭配手动精准微调，适配Trioptics OptiCentric相关测量设备，流程简洁标准化、现场可直接落地，无需依赖复杂操作经验，大幅提升装调效率与精度。

操作流程

1.完成样品粗装、参考轴建立后，在仪器软件中勾选“Smart Align模式”，输入产品公差阈值；

2.启动测量，软件快速输出当前镜片与“最优位置”的偏差差值；

3.按照软件指引，通过手动调整台微调：先修正倾斜角（按提示垫垫片或调倾斜旋钮），再修正移位偏差，每次调节后软件实时刷新数据；

4.当软件显示“偏差已达标”（绿色提示），即可停止调节，进行固定和复检。

核心优势

让手动装调“有数据可依”

降低经验门槛：新手也能按软件指引操作，无需依赖资深工程师的手感判断；

提升一致性：同一批次镜头的对准标准统一，避免人工操作的主观性偏差；

提高效率：减少“微调-测量-再微调”的循环次数，手动装调时间缩短。
