MTF（Modulation Transfer Function，调制传递函数）是评价光学系统成像质量最核心、最直观的指标，它描述了系统对不同空间频率细节的传递能力。

MTF曲线的基本构成

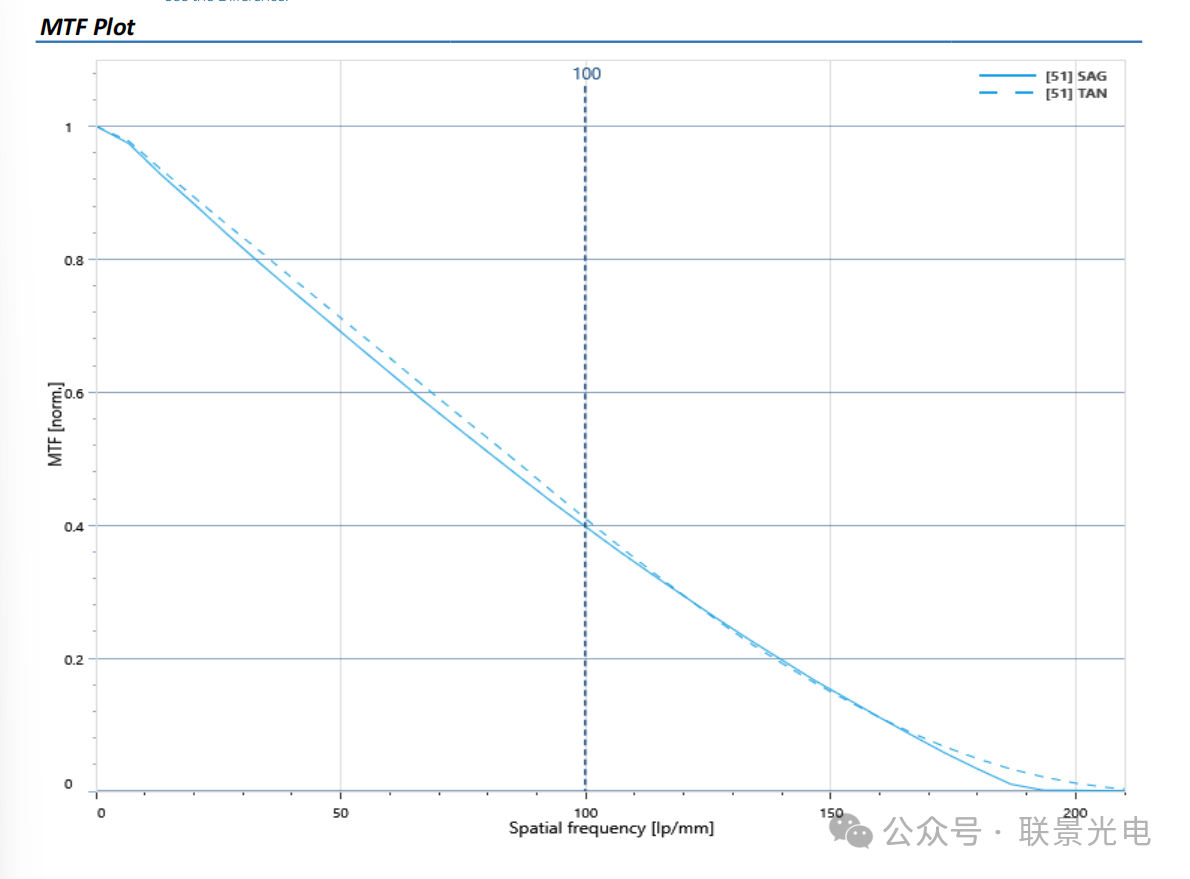

一张典型的 MTF 曲线图，主要包含以下几个关键元素：

横轴（X轴）：空间频率

单位是 lp/mm 代表每毫米内的线对数。数值越高，代表图像细节越精细。

例如，30 lp/mm 表示每毫米有 30 条黑白相间的线对。

纵轴（Y轴）：MTF 值

取值范围为0到1（或0%到100%），代表系统对该空间频率细节的对比度传递能力。

1.0：理想状态，对比度完全传递。

0：对比度完全丢失。

一般来说，MTF值越高，成像质量越好。但在实际情况中，MTF数值要与设计数值响应。

曲线

弧矢曲线（Sagittal）：通常用实线表示，代表测试线条是平行于镜头直径（径向）的成像性能。

子午曲线（Meridional/Tangential）：通常用虚线表示，代表测试线条是平行于切线（切向）的成像性能。

对于理想的轴对称系统，这两条曲线应该完全重合。两者分离的程度，反映了系统像散（Astigmatism）的大小。

不同视场（Field）

曲线通常会按视场角（如 0°、0.7°、1.0°）分组，代表图像中心、0.7 视场和边缘的成像质量。中心视场的MTF通常最高。

如何解读MTF曲线

1.看整体趋势

在符合设计要求情况下，曲线越高越好：在相同空间频率下，MTF 值越高，说明系统对细节的对比度保留得越好。

曲线越平顺越好：曲线没有明显的波动和“锯齿”，说明系统像差校正得比较均衡。

曲线下降越平缓越好：这通常指中低频到高频的曲线趋势。曲线从低频到高频的下降趋势越平缓，说明系统在保持高对比度的同时，能分辨更精细的细节。但这并非绝对标准，需结合应用场景判断。

2.看关键指标

·截止频率：MTF 值首次降为 0 的空间频率，代表系统理论上能分辨的最高细节。它由系统的数值孔径（NA）和工作波长（λ）决定

MTF特定频率：工程上常关注几个关键频率点的 MTF 值，如 10 lp/mm、30 lp/mm、50 lp/mm。这些值直接对应系统在不同应用场景下的表现，下边以摄像头为例介绍低中高不同频率的体现。

低频（如 10 lp/mm）：反映系统的大对比度和整体成像质感，与图像的“通透感”和“立体感”相关。

中频（如 30 lp/mm）：反映系统对中等细节的分辨能力，与人眼对图像清晰度的主观感受密切相关。

高频（如50 lp/mm 以上）：反映系统对微小细节的分辨能力，是衡量系统极限分辨率的关键。

3.看子午与弧矢曲线

两曲线重合：说明系统像差校正良好，成像均匀。

两曲线分离：说明系统存在像散（Astigmatism）。分离越大，像散越严重。

子午曲线高于弧矢：或反之，都表明系统在不同方向上的分辨率存在差异。

4.看不同视场

中心视场（0°）：通常是成像质量最好的区域，MTF 曲线最高。

边缘视场（1.0°）：由于像差（如彗差、场曲、畸变）的影响，MTF 曲线通常会明显下降。如果边缘视场的 MTF 值下降过快，说明系统边缘成像质量较差。
