🎯 行业痛点
传统相机模组主动装调极度依赖昂贵的波前传感器，耗时长且极难兼顾量产效率与加工精度。
📖 论文档案
本期为您拆解一篇来自产学研前沿的重磅学术论文。
-
完整来源：发表于《Optics Express》2026年第34卷第8期。
-
研究团队：由浙江大学的Wenjiang Zhu、Jiajian He、Yungui Ma，联合华为技术有限公司的Chenwei Yang、Anqin Yao共同完成。
🔍 研究背景与行业问题
随着消费电子和自动驾驶领域对画质要求不断提升，现代光学模组结构正变得越来越复杂。这种复杂性放大了制造与装配公差的累积效应，成了限制成像质量提升的核心瓶颈。
传统的被动对齐工艺不仅极其繁琐，生产效率也非常低下。为了解决这些问题，能够实时监控光学特性并动态调整元件的主动装调技术（AA）应运而生。然而，现有的主动装调方案往往需要借助昂贵且复杂的波前测量设备。基于大接收角的快速、高精度波前测量在工程实现上依然充满挑战。
如何在极简的硬件架构下实现高速、高精度的多自由度主动装调，是产线急需攻克的难关。
⚙️ 核心技术原理
研发团队另辟蹊径，抛弃了复杂的波前测量，采用基于 MTF（调制传递函数） 的三阶段顺序装调新方案。产线上只需拍摄一张极其普通的倾斜边缘测试卡（Slanted edge chart），就能完成数据采集。
为了兼顾解算速度与精度，整个装调过程被巧妙地拆解为三个顺次执行的步骤：
-
敏感度矩阵对齐（Sensitivity matrix alignment）系统利用离焦曲线推导出的敏感度矩阵，快速执行并补偿镜头组的偏心误差。这个步骤可以初步消除视场弯曲和像散，且整个数据采集与校准过程仅需 3 分钟。
-
贝叶斯优化对齐（Bayesian optimization alignment）由于镜头组的倾斜调节极易与内部的轴向失调发生耦合导致传统线性矩阵失效，团队引入了贝叶斯全局优化算法来构建代理模型，精准搜寻倾斜调节的最佳补偿位。
-
传感器对齐（Sensor alignment）在镜头组姿态锁死后，算法会调取多个视场的离焦曲线与空间物理坐标，进而快速计算并完成图像传感器的五自由度最终微调。

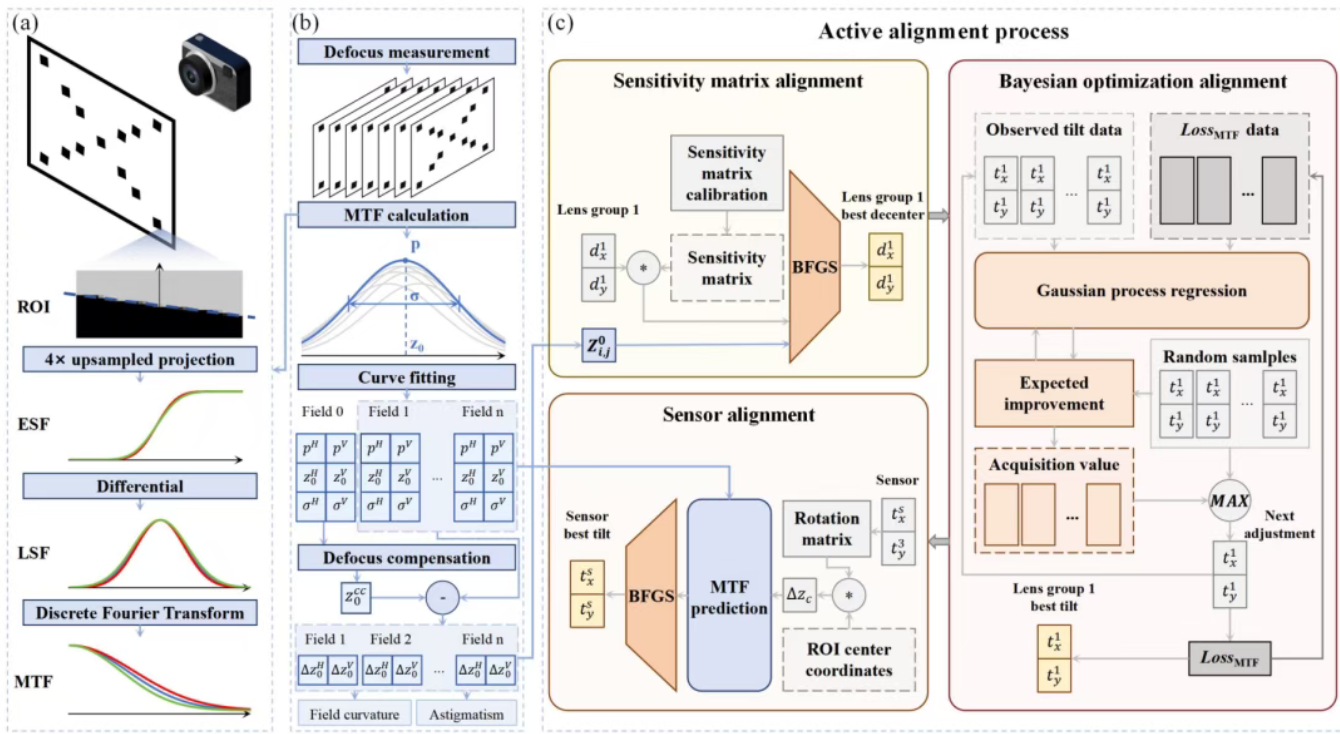

【图片说明】：基于MTF与三步顺序装调法的完整AA流程概览
📊 关键实验数据
这套全新的解算方案在华为的相机实验平台上完成了极其严苛的验证测试，结果证明了该顺序装调法具备极其强悍的快速收敛能力。
-
极致的速度：该方法跑完整个模组的多自由度对齐流程，总耗时仅仅需要 8.485 秒。这一极速节拍比目前工业界常用的分治搜索法（D&C AA）大幅度缩短了 59%。
-
卓越的精度：在 90 lp/mm 的空间频率下，该方案实现的平均 MTF 提升幅度，比主流的传感器主动装调（Sensor AA）高出了惊人的 89%。即便是与耗时极长的分治搜索法相比，其最终的画质增益依然高出了 24%。
分步测试数据也明确证实，敏感度矩阵、贝叶斯优化和传感器微调这三个阶段依次带来了稳定且显著的画质提升

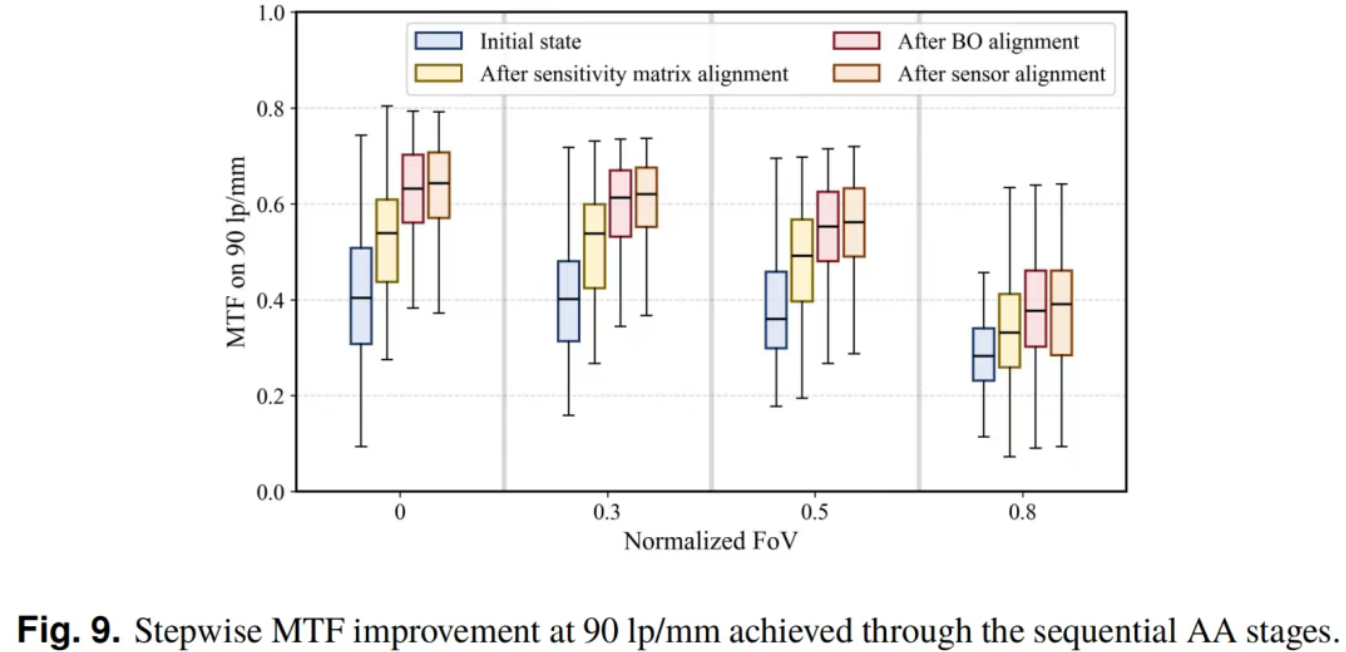

【图片说明】：顺序装调三个阶段所对应的MTF阶梯式显著提升

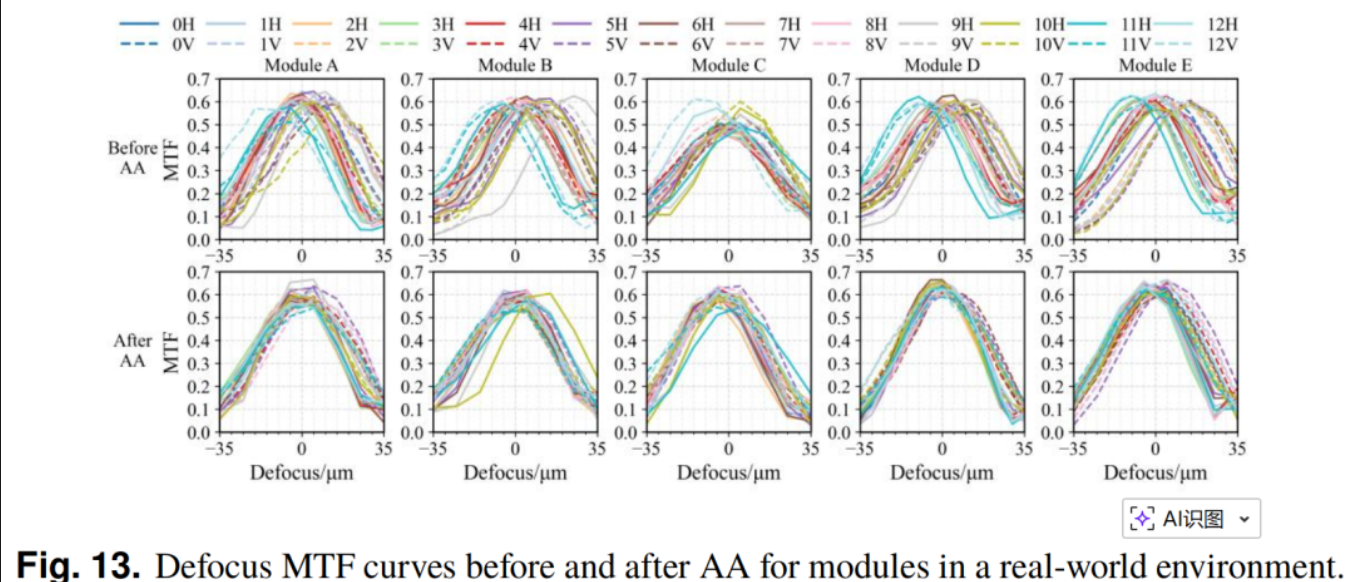

【图片说明】：真实模组在经历装调前后的多视场离焦MTF曲线对比
💡 最终研究结论
这项研究成功证明了利用简化的硬件配置，依然可以实现超高精度的模组装调。
将复杂交错的空间多自由度解算拆分为“偏心矩阵-倾斜贝叶斯-传感器微调”的三阶段策略，底层逻辑极其清晰。这种降维打击的思路，完美平衡了装调精度、产线节拍与设备成本这三个核心矛盾。这为未来高阶消费电子相机与车载光学模组的大规模自动化制造，提供了一条极具潜力的工业化路径。
