行业痛点：激光源尺寸波动易导致衍射元件损伤与光斑退化，严重影响检测重复性。

🔍 研究背景与行业问题

在半导体晶圆缺陷检测中，我们经常使用线形激光束扫描晶圆表面。这要求光束必须具备极高的能量均匀性。目前行业内普遍依赖衍射光学元件（DOE）来进行光束整形。但这在实际系统装调中引入了一个棘手的工程问题。

实际工业环境中的激光源非常敏感。温度漂移或机械振动都很容易引起输出光束尺寸出现 ±5% 的波动。同时，这也会引入波前畸变，降低激光模式质量。

这种底层光源的不稳定，会直接破坏 DOE 所需的精确相位匹配条件。整形后的平顶光束一致性会随之急剧恶化。这最终会导致检测系统出现漏检或误报。这在对标高端半导体检测设备标准时，这种测量重复性的损失是绝对不能容忍的。

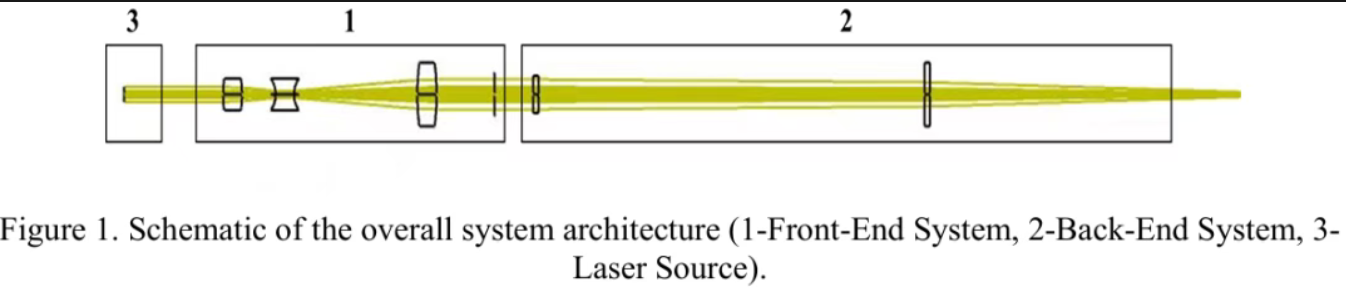

【图片说明】：前端变倍扩束与后端整形系统的光路布局

⚙️ 核心技术原理

为了解决这个行业痛点，近期工程界提出了一种“解耦与主动补偿”的复合光路架构。该方案在常规整形单元前端，巧妙地引入了一个变倍激光扩束模块。

• • 无级变倍结构：系统采用经典的“正-负-正”三组元机械补偿变倍结构。这包含变倍组、补偿组和固定组。通过精密电机驱动前两组沿光轴独立非线性运动，能实现 1.2 倍到 2.0 倍的连续平滑变倍。
• • 动态反馈补偿：系统中集成了光斑尺寸传感器与闭环控制器。它能实时监测输入光束的直径变化。当光斑波动时，系统会迅速动态调整放大倍率。这确保了后续整形单元始终接收到尺寸恒定、能量均匀的准直光束。
• • 能量密度稀释：这个设计还有一个极具价值的工程作用。扩束操作直接增大了高斯光束的面积。根据能量守恒，峰值能量密度被大幅稀释至初始的四分之一。这极大降低了后续 DOE 被高能激光灼伤的风险。

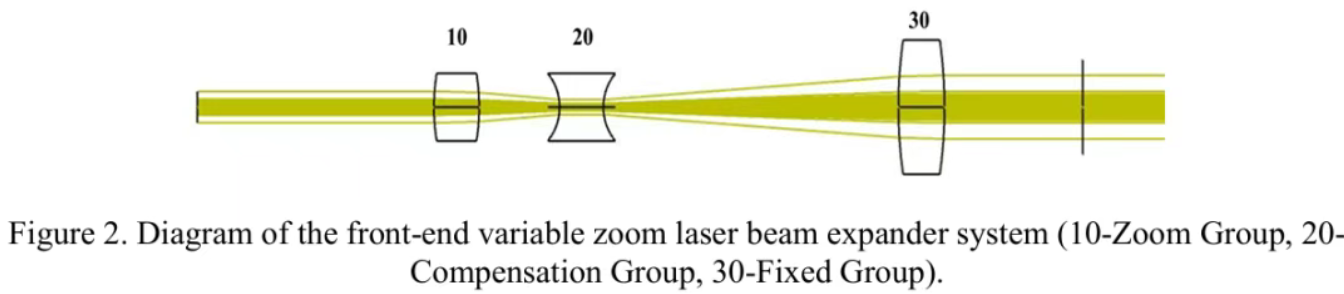

  【图片说明】：正负正三组元连续变倍镜头结构

  📊 关键实验数据

  在引入这套前端主动补偿方案后，系统的核心光学指标有了质的飞跃。

  • • 波前质量极佳：在整个变倍区间内，输出光束的波前峰谷值（PV）远小于四分之一波长。这意味着球差、彗差等几何像差被完美校正。系统输出的光束具备了出色的准直性，完全达到了衍射极限水平。
  • • 极窄线宽与高均匀度：输入的 266 纳米圆形高斯光束被 DOE 高效重塑。最终输出的线形光斑有效长度约为 12 毫米，宽度控制在 30 微米以内。更重要的是，其能量均匀度稳定超过 90%，展现了完美的平顶特性。
  • • 损伤阈值显著提升：得益于前端倍率放大的降能设计，系统的光学抗损伤阈值提升了四倍。这在深紫外光路系统的长期运行中，切实保障了核心光学组件的可靠性与寿命。

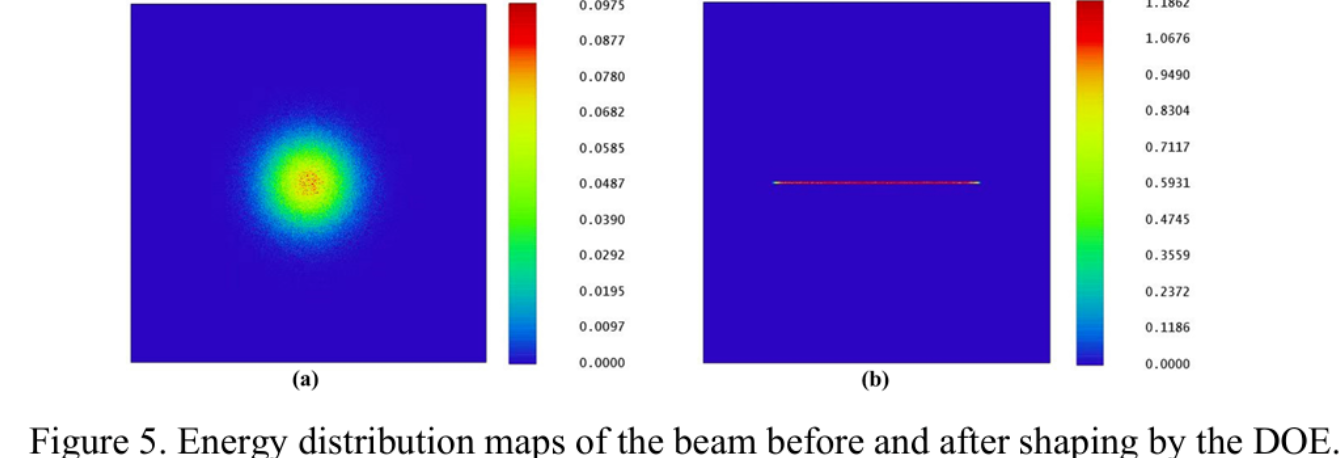

    【图片说明】：高斯光束向高均匀性窄线宽光斑的转换

    💡 最终研究结论

    从底层物理机制来看，这套复合系统成功将光源的随机波动与后续整形过程物理解耦。它为下游核心光学元件提供了高度一致的标准化输入条件。

    这种方案有效解决了深紫外光路中常见的衍射元件热损伤隐患。它为高端半导体检测设备提供了稳定、安全且高度可落地的工程化解决方案，全面提升了设备的测量精度与长期可靠性。

    其实以上硬核数据与优秀的工程方案，均来源于一篇非常扎实的学术论文。该文题为《A Variable Zoom Optical System for Enhanced Stability in Semiconductor Inspection》，由中科飞测（Skyverse Technology Co., Ltd.）的一线工程师团队 Kangjun Zhao 等人撰写。该研究发表于 2026 年的《Journal of Physics: Conference Series》期刊。文中展示了极其严谨的工程化验证闭环，十分推荐各位同行查阅原文献进行深读。
