一文读懂 OptiCentric 中心偏差测量仪：101、300、DUAL、3D、IR 到底怎么选？
很多客户第一次了解 TRIOPTICS OptiCentric 系列时，最容易被型号名称绕晕：
OptiCentric 101、OptiCentric 300、DUAL、3D、IR……
这些型号都和“中心偏差测量”有关，但解决的问题并不完全一样。有的适合常规单片镜片和中小型镜头组，有的适合更大、更重的镜头组件；有的用于复杂镜组的上下双光路测量，有的把中心偏差、中心厚度和空气间隔放进同一套测量流程；还有的专门面向红外波段和红外镜头组。
所以，理解 OptiCentric 产品家族，不能只从型号名称开始，而要从客户的样品和测试任务开始。

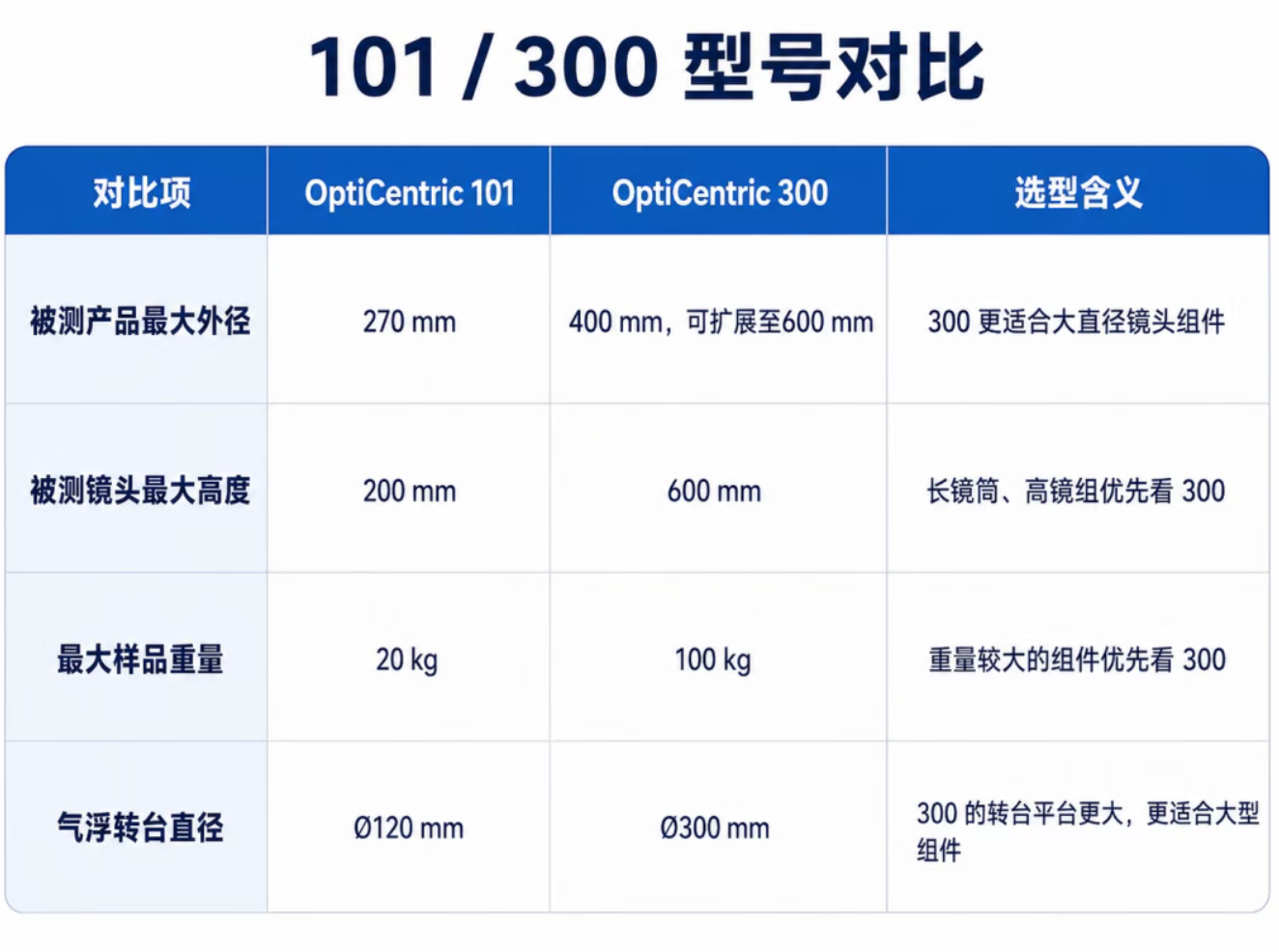

一、101 和 300：不是谁更高级，而是谁更适合样品
OptiCentric 101 和 OptiCentric 300 都属于中心偏差测量的基础平台。
很多客户会自然认为：300 一定比 101 更高级、更准确。这个理解并不完全对。
从中心偏差测量精度看，101 和 300 是一致的，均可达到 ±0.2 μm 或 ±2″。两者常规测量面数也都是 20 面，被测单镜片最大外径也都可以到 200 mm。
真正影响选型的，不是“谁测得更准”，而是样品尺寸、样品重量、气浮转台规格和整个平台的扩展能力。
简单理解，101 更适合常规单片镜片、中小型镜头组、研发检测和一般装调场景。
300 更适合直径更大、高度更高、重量更大的完整镜头组件。
所以客户问“101 和 300 怎么选”时，不要只问单片镜片有多大，而要继续确认：
样品是单片镜片，还是完整镜头组？
镜头整体直径和高度是多少？
样品重量是多少？
是否需要更大的气浮转台和更高的平台稳定性？
如果样品是中小型镜片或常规镜头组，101 通常更直接。
如果样品已经是较大、较高、较重的镜头组件，300 就更合适。

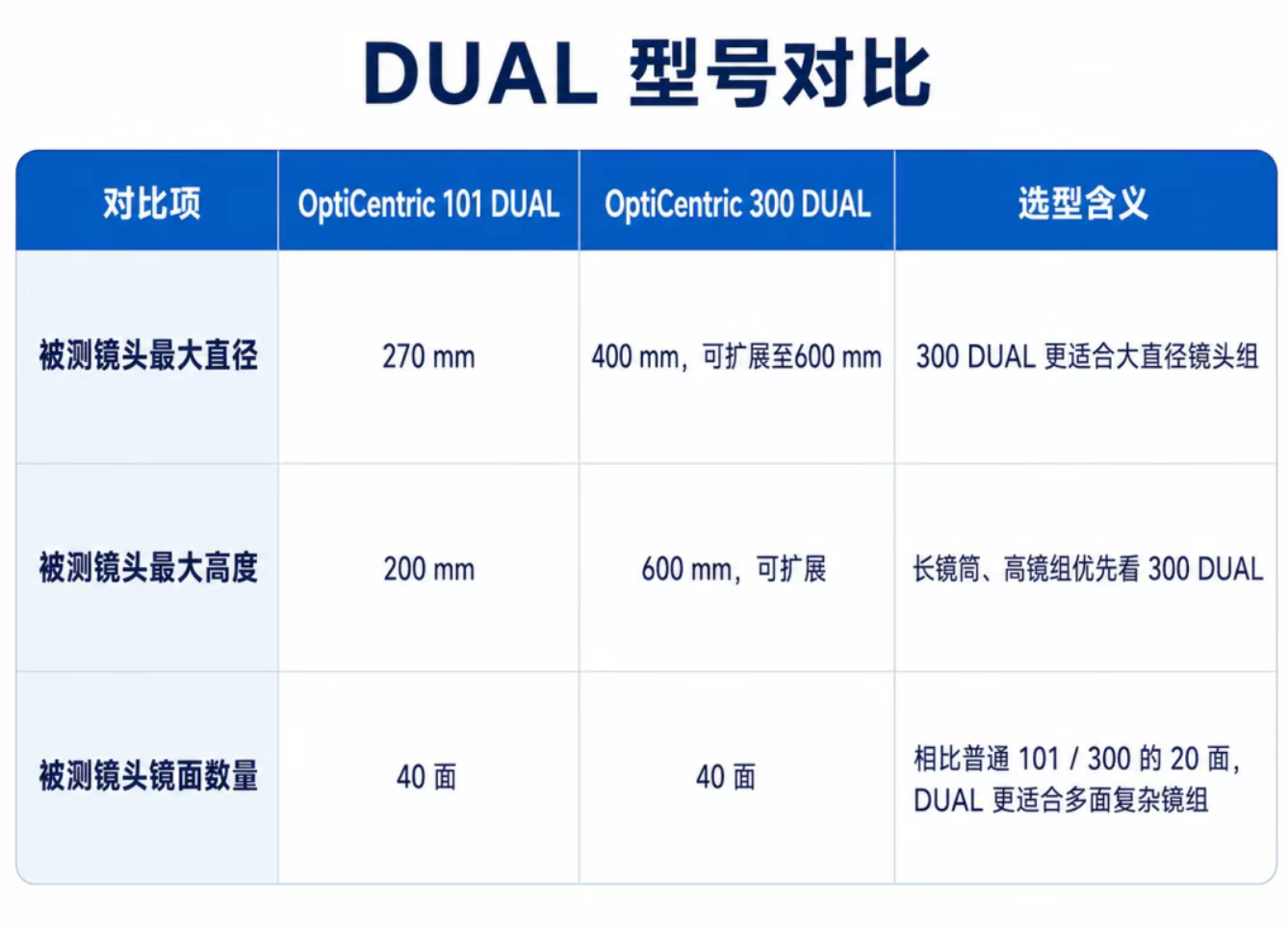

二、什么时候需要 DUAL？
DUAL 不能简单理解成“多一个测量头，所以更高级”。
它真正解决的是复杂镜头组的上下双光路测量问题。
在很多简单样品上，单光路中心偏差仪已经可以完成测量；但当镜头组变长、镜片数量变多、内部表面从单侧难以稳定成像，或者需要从上下两个方向分段获取测量信息时，DUAL 的价值就会明显体现出来。
第一类典型场景，是长镜头组。
如果只从上方一个方向测量，越靠近镜组下端或内部深处的光学面，测量路径越长，信号可能越弱，也更容易受到前面多个光学面的影响。DUAL 可以从上方和下方两个方向分段测量，不必完全依赖单侧光路完成全部测量。
第二类场景，是多片复杂镜头组。
镜头组光学面越多，单侧测量时需要处理的反射像、表面识别和设计补偿就越复杂。普通 101 / 300 的常规测量面数是 20 面，而 DUAL 系列可到 40 面，更适合多面复杂镜组。
第三类场景，是装调或分析过程。
在镜片装调或镜组分析中，有时不仅要知道某一个面的偏心，还要观察待调镜片两侧曲率中心的变化。单光路只能从一个方向观察；双光路则能帮助操作者更直观地理解镜片的 shift / tilt 状态。
所以，DUAL 的核心价值不是“精度更高”，而是测量流程更合理、复杂镜组覆盖能力更强。
单光路能测，不代表一定是最佳方案。当样品较长、镜片较多、内部表面较复杂，或者从单侧测量不够稳定时，DUAL 就不再只是升级配置，而是更合适的系统方案。

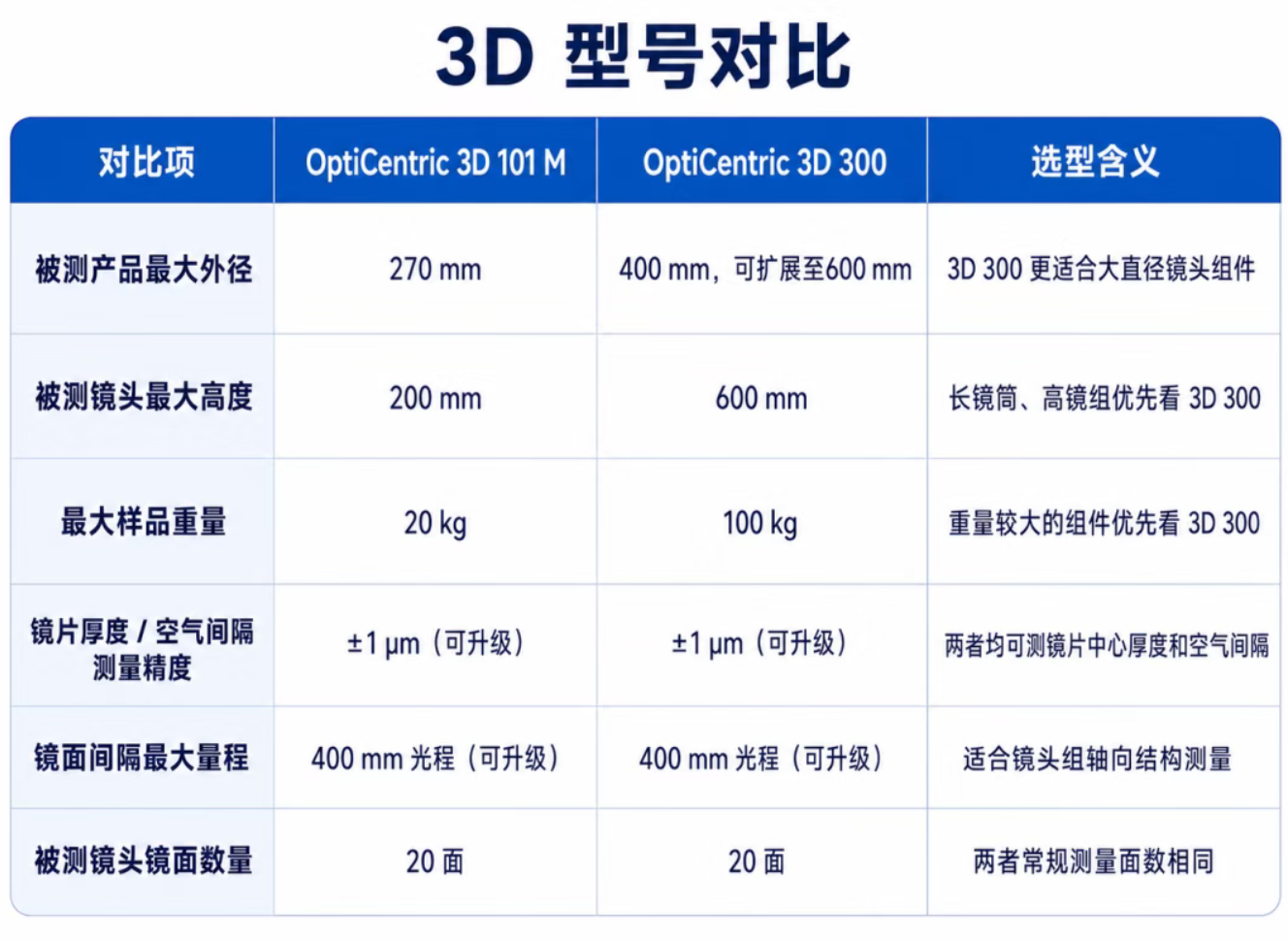

三、3D：不只是测厚，而是看完整镜组空间结构
很多客户会问：既然 3D 增加的是镜片中心厚度和空气间隔测量，那它的价值到底在哪里？
答案是：3D 不是简单增加一个“厚度数据”，而是把中心偏差、中心厚度、空气间隔和轴向位置放进同一套测量逻辑里。
OptiCentric 3D 要回答的，不只是“镜片有多厚”，而是：
在同一套镜头组里，每个光学面的中心偏差、中心厚度、空气间隔和轴向位置，是否共同满足设计要求？
这就是 3D 的核心价值。
它的优势主要体现在三点。
第一，同一装夹状态下完成多类测量。
中心偏差、中心厚度、空气间隔可以在同一系统流程中完成，减少样品在不同设备之间来回转移。
第二，同一坐标和同一设计数据下关联结果。
镜头组的问题往往不是单一维度的问题。横向偏心、轴向间隔、中心厚度都会影响最终性能。3D 的意义，就是把这些数据放在同一套逻辑里分析。
第三，更适合装配后镜头组评价。
对于已经装好的镜头，客户真正关心的是整个镜组是否按设计位置装好，而不是某一片镜片单独某个尺寸是否合格。
所以，OptiCentric 3D 更准确的理解是：
中心偏差测量 + 中心厚度 / 空气间隔测量 + 镜头组空间结构评价的一体化系统。

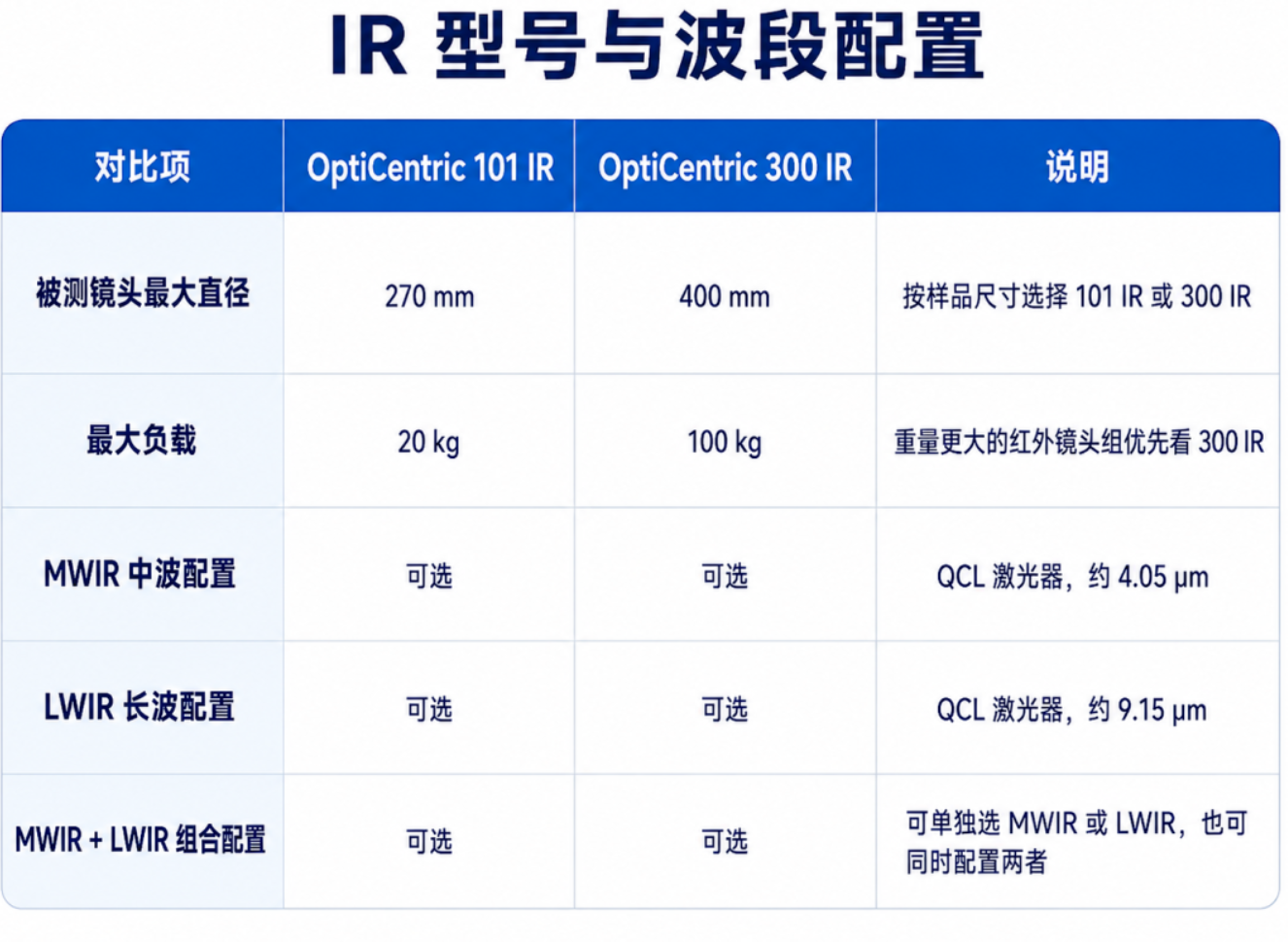

四、IR：红外镜头为什么不能直接用普通可见光方案？
红外型号要先理解一个基本问题：很多红外材料，对可见光并不透明。
普通可见光中心偏差测量头可以完成部分单面反射测量，也可以在某些装调场景中作为辅助；但如果要完整测量装配后的红外镜头组，尤其是要测内部各个光学元件，就需要专门的红外测量配置。
这也是 OptiCentric IR 存在的原因。
IR 配置不是简单地把普通设备换个名字，而是要根据红外工作波段，配置对应的红外测量光源、探测器和测量头。
红外中心偏差测量一般可以根据客户样品选择中波、长波，或者中波 + 长波组合配置。
MWIR 中波配置，典型波长约 4.05 μm，适合中波红外镜头组测量。
LWIR 长波配置，典型波长约 9.15 μm，适合长波红外镜头组测量。
如果客户同时涉及不同红外波段产品，也可以选择 MWIR + LWIR 组合配置。
所以，红外系统选型时，不能只问“是不是红外镜头”，还要继续确认：
工作波段是中波，还是长波？
客户要测的是单片红外镜片，还是完整红外镜头组？
是否需要看到镜组内部的多个红外透镜表面？
样品尺寸和重量是适合 101 IR，还是需要 300 IR？
客户是只需要中波、只需要长波，还是中波和长波都需要？
简单说，普通中心偏差仪解决的是常规可见光材料和常规镜头组问题；IR 配置解决的是红外材料在可见光下不透明、普通测量头无法完整覆盖红外镜头组内部表面的问题。
五、最后怎么快速判断？
OptiCentric 的型号体系看起来复杂，但归根到底就是回答几个问题。
客户主要测常规单片镜片或中小型镜头组，优先看 OptiCentric 101。
客户样品直径更大、高度更高、重量更大，优先看 OptiCentric 300。
客户镜头组较长、光学面较多、单侧测量不够稳定，考虑 DUAL。
客户除了中心偏差，还要测中心厚度和空气间隔，考虑 3D。
客户做的是红外镜头组，并且需要对应红外波段测量能力，考虑 IR 配置。
真正选型时，先不要急着问“哪个型号最好”，而应该先问清楚：
样品有多大？有多重？
是单片镜片，还是完整镜头组？
只测中心偏差，还是还要测中心厚度和空气间隔？
从单侧测量是否足够稳定？
是否涉及红外波段测量？
最终是研发检测，还是批量生产和装调过程控制？
把这些问题问清楚，型号选择就会清晰很多。
