很多客户在培训时，可以跟着工程师完成一次中心偏差测试。
但真正自己上机时，还是容易卡在一些问题上：
Design 为什么要先建？
Lens 1、Lens 2 到底代表什么？
Reference 该选光学轴，还是机械轴？
看到十字光标，是不是就代表找到了正确表面？
测量执行时，软件到底是在按什么逻辑一步步测？
测完之后，应该先看哪一项结果？
这些问题说明，中心偏差测试并不是简单地“放上样品、点击测量、导出报告”，而是一套从设计文件、样品定位、参考轴定义到结果复核的完整流程。
这篇文章先不讲每一个软件按钮，而是把镜头组中心偏差测试拆成 6 个模块，帮助大家建立整体理解。

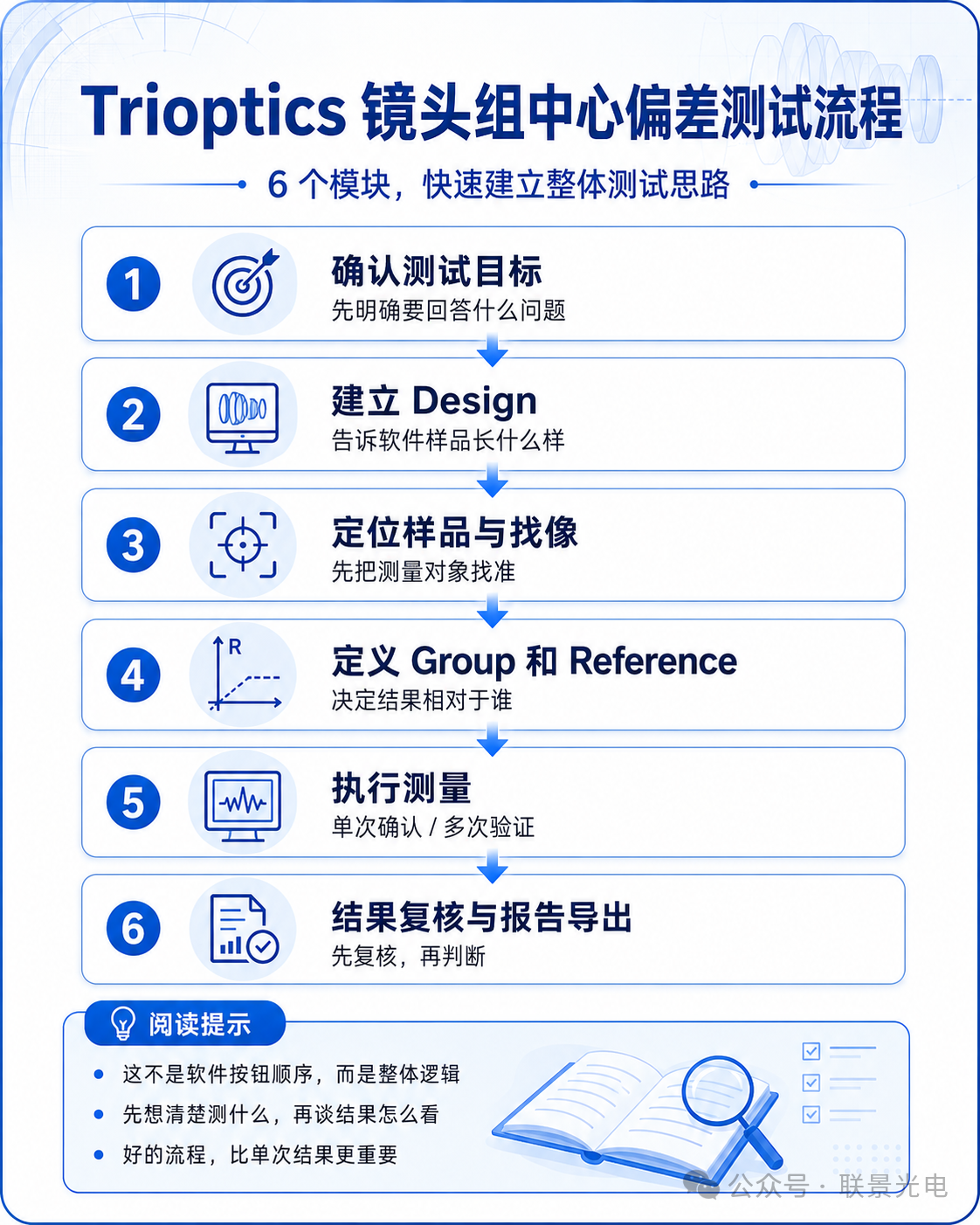

图片说明：
镜头组中心偏差测试可以理解为 6 个模块：确认测试目标、建立 Design、定位样品与找像、定义 Group 和 Reference、执行测量、结果复核与报告导出。它不是简单的软件按钮顺序，而是一套完整的测试逻辑。
01 先确认测试目标：这次到底要测什么？
测试前，第一步不是急着打开软件，而是先确认这次测量要回答什么问题。
常见测试目标大致有三类。
第一，看单个光学表面偏心。
例如某个球面的曲率中心，相对于参考轴偏了多少。
第二，看镜组之间的光轴关系。
例如 Lens 2、Lens 3 相对于 Lens 1 的光轴，分别偏移了多少、倾斜了多少。
第三，看整支镜头相对机械基准的偏差。
例如光学系统相对于镜筒轴、外圆轴或旋转轴是否存在偏移。
关键提醒：
测试目标会直接影响后面的 Group 定义、Reference 选择和结果解读方式。
常见误区：
一开始没有想清楚“测什么”，后面即使导出了报告，也不知道该如何判断结果。
02 建立 Design：告诉软件样品长什么样
确认测试目标后，下一步是建立或加载 Design。
这里的 Design 不是普通样品信息表，而是后续 MultiLens 测量和计算的基础。
它需要告诉软件：
- • 每个光学面的曲率半径；
- • 镜片厚度和空气间隔；
- • 材料或折射率信息；
- • Surface 的前后顺序；
- • 每个光学面在系统中的位置关系。
对于镜头组测试来说，后续很多内表面的中心偏差计算，都依赖正确的光学设计信息。
关键提醒：
Design 填错了，流程可能仍然能跑完，但结果解释可能已经偏了。
常见误区：
把 Design 当成“报告抬头信息”或“样品备注”，而不是计算基础。

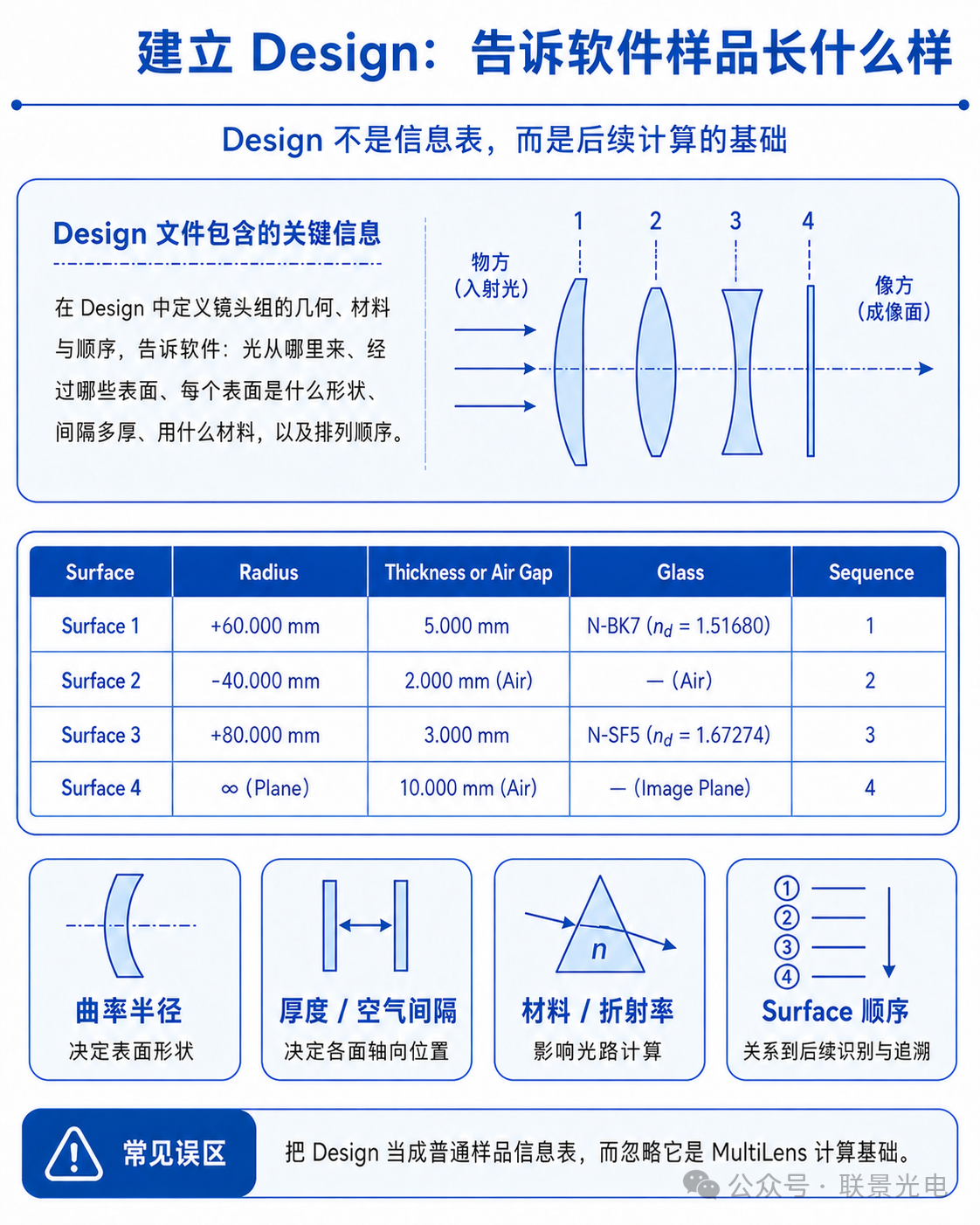

图片说明：
Design 文件不是普通信息表，而是后续 MultiLens 测量和计算的基础。曲率半径、厚度 / 空气间隔、材料 / 折射率和 Surface 顺序，都会影响后续表面识别、位置追溯和中心偏差计算。
03 定位样品与找像：先把测量对象找准
Design 建好之后，需要把样品放到设备上，并建立正确的位置关系。
这一步可以理解为：
- • 放好样品；
- • 建立样品位置；
- • 根据设计文件移动测量头；
- • 逐面调焦、设置曝光、确认十字光标；
- • 确认目标表面和对应的曲率中心 / 球心位置。
这里有一个很重要的操作意识：
不是出现十字光标，就代表已经找到了正确表面和正确球心位置。
在多片镜头中，不同表面都可能产生反射像。表面间距近、镀膜反射弱、十字像重叠或识别不稳定时，更容易出现误判。
找像时至少要确认三件事：
- 1. 十字光标对应的是不是目标表面；
- 2. 十字像是否清晰、稳定；
- 3. 当前测量头位置是否对应目标表面的曲率中心 / 球心位置。
关键提醒：
样品定位、调焦、曝光、十字光标确认和球心位置确认，是保证后续结果可靠的关键。
常见误区：
只要画面里出现十字光标，就认为已经找到了目标表面。

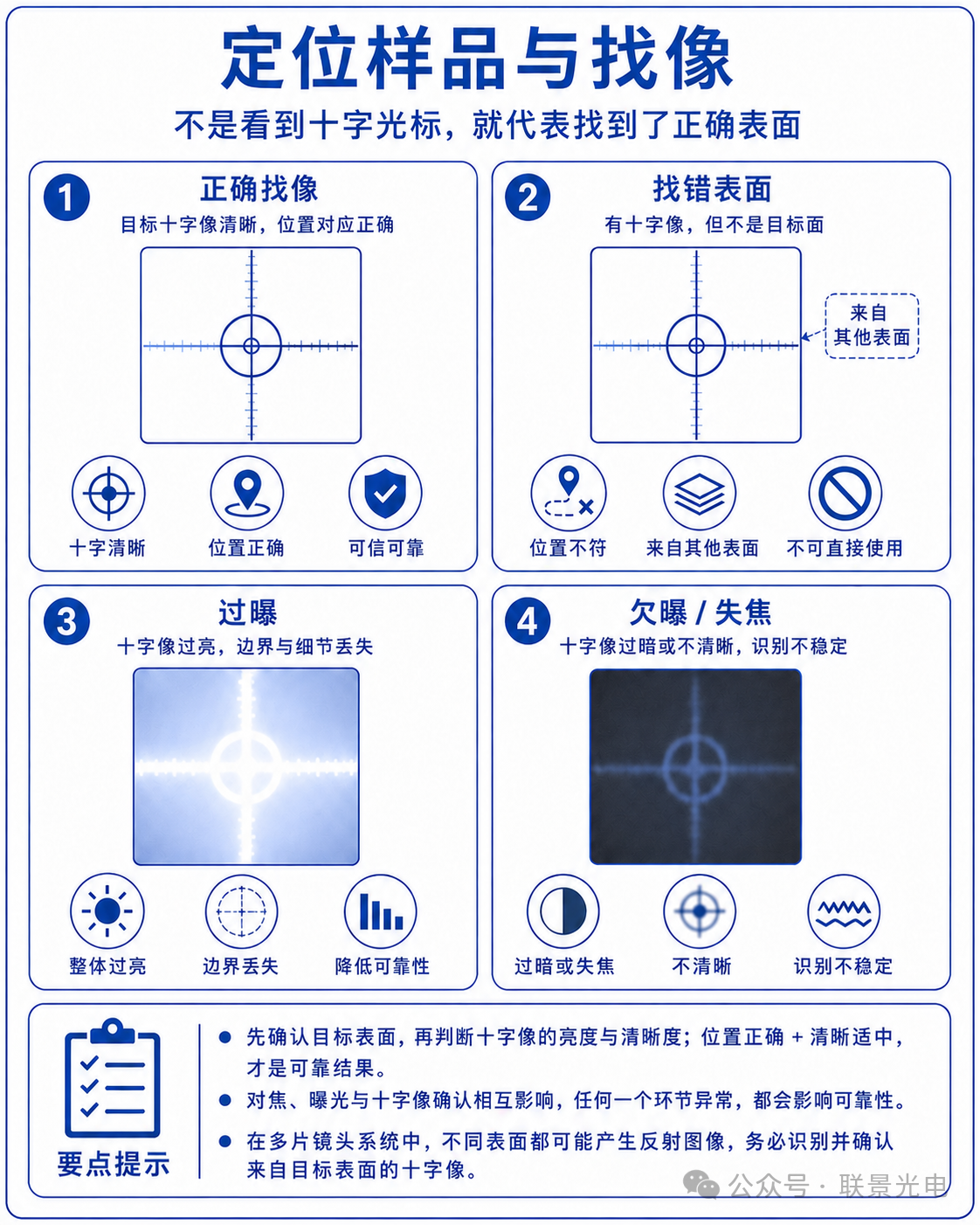

图片说明：
找像不是只看画面中有没有十字光标，而是要确认十字光标对应的是否是目标表面，以及焦点、曝光和球心位置是否正确。多片镜头中，不同表面都可能产生反射像，找错表面会直接影响后续测量结果。
04 定义 Group 和 Reference：决定结果相对于谁
这是镜头组测试里最容易混淆的一步。
软件里的 Lens 1、Lens 2、Lens 3，通常不是简单等于第 1 个面、第 2 个面、第 3 个面，而是由若干 Surface 组成的 lens group。
例如：
- • Surface 1 和 Surface 2 可以组成 Lens 1；
- • Surface 3 和 Surface 4 可以组成 Lens 2；
- • 多个镜片组也可以组成一个整体 group。
Group 是在定义“评价对象”。
Reference 是在定义“结果相对于谁”。
例如：
以 Lens 1 的 Optical Axis 为参考，是看其他镜组相对于 Lens 1 光轴的偏移和倾斜。
以 Rotation Axis 为参考，是看样品相对于转台旋转轴的偏差。
以 User Axis 或机械轴为参考，更适合评价光学系统相对于镜筒或机械基准的关系。
关键提醒：
Reference 选错，测量可能正常完成，但结果解释会跑偏。
常见误区：
只看 Shift 和 Tilt 数值，却没有先看 Reference 是谁。
05 执行测量：按已确认球心位置逐步完成测量
完成前面的 Design、样品定位、找像、球心位置确认，以及 Group / Reference 设置后，才进入真正的测量执行阶段。
这一步的核心，不是简单点击“开始测量”。
更准确地说，软件会根据前面已经确认好的表面位置、球心位置和测量配置，按照既定顺序逐步完成各表面或各镜组的测量。
对于镜头组来说，这个过程往往不是只测一个面，而是按照设计和配置，对多个表面或多个镜组依次完成测量。
关键提醒：
执行测量的前提，是前面已经正确确认目标面和球心位置。
如果前面的找像、调焦或球心确认有误，后面的测量结果也会受到影响。
常见误区：
把“执行测量”理解成简单点击开始，而忽略它其实是基于前面配置和球心确认后的连续测量过程。
在执行测量时，还可以根据测试目的选择单次测量或多次测量。
单次测量，适合快速确认当前样品状态。
多次测量，适合判断重复性和稳定性。
但要注意，单次 / 多次测量只是执行测量中的一种方式选择，而不是这一步的全部内容。
06 看结果与导出报告：先复核，再判断
测量完成后，不建议马上导出报告，也不要只看最大值。
建议先快速复核几个关键点：
- • 结果类型：是 Surface Analysis，还是 Group Analysis？
- • Reference：当前结果相对于哪根轴？
- • Shift / Tilt：分别对应横向偏移和角度倾斜。
- • X / Y / abs：偏差主要发生在哪个方向，合成值是多少。
- • Tolerance：是否有明确公差或判定标准。
如果没有设置或显示 Tolerance，就不能只凭某个数值直接判断合格或不合格。
关键提醒：
先复核，再判断。先看 Reference，再看 Shift / Tilt，最后结合图形判断方向和趋势。
常见误区：
只盯着最大 Shift 或最大 Tilt，却忽略了参考轴、测量目的和公差条件。

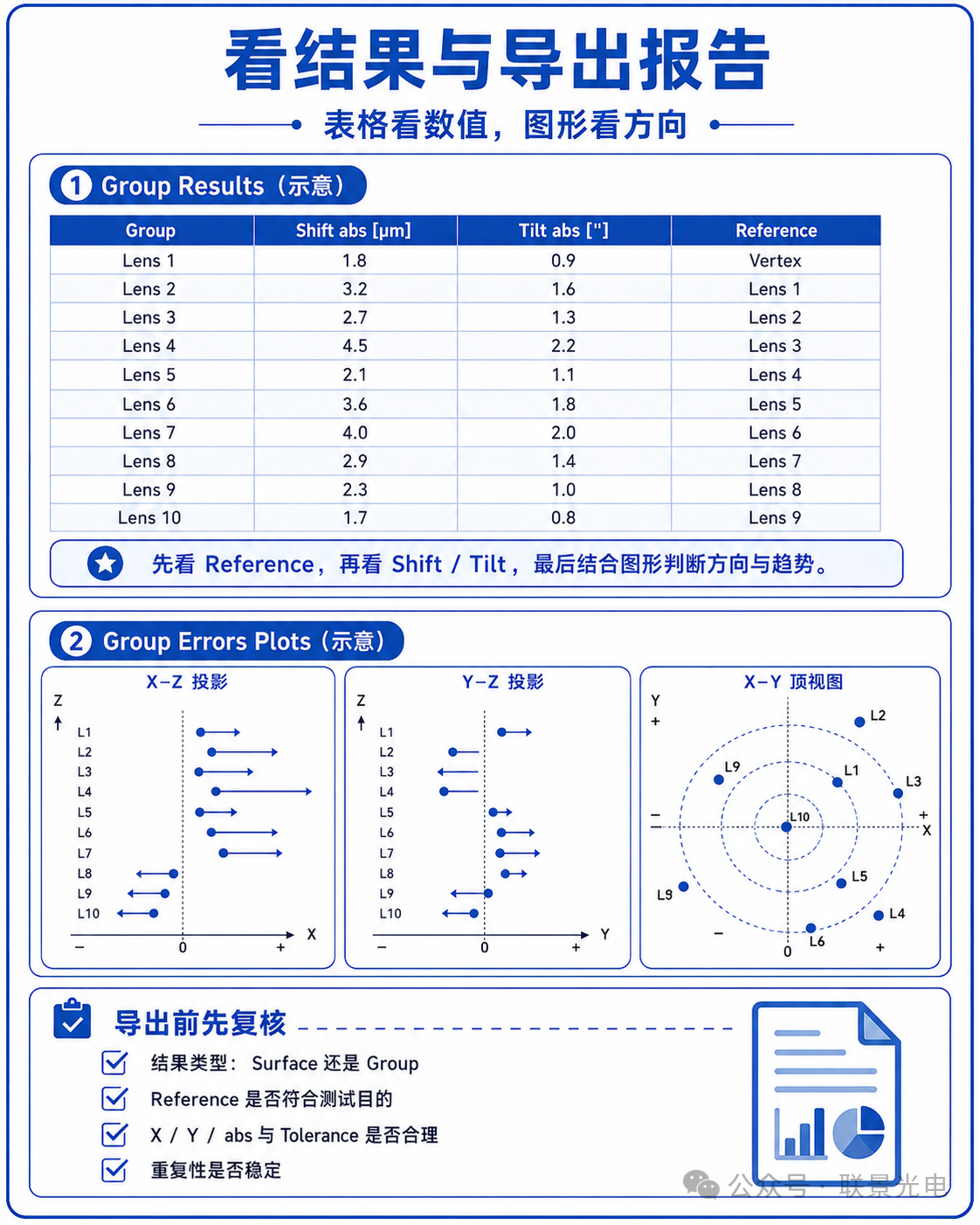

图片说明：
表格用于查看数值，图形用于判断方向。导出报告前，应先确认结果类型、Reference、Shift / Tilt、X / Y / abs、Tolerance 和重复性是否合理。
结语：好的测试流程，比单次结果更重要
镜头组中心偏差测试，表面上看是软件操作，实际上是一套完整工程流程。
它至少包括：
- • 先确认测试目标；
- • 再建立 Design；
- • 然后定位样品、确认十字光标和球心位置；
- • 接着定义 Group 和 Reference；
- • 再按已确认球心位置逐步执行测量；
- • 最后复核结果并导出报告。
对客户来说，真正掌握中心偏差测量仪，不只是记住按钮位置，而是理解：
为什么要这样测；
结果是相对于谁；
偏差代表什么；
报告能说明什么；
