从转台检测报告看 50 nm 级回转基准

很多客户在了解中心偏差测量仪时，第一反应往往会关注测量头、软件算法、图像识别和最终报告结果。

但在一台高精度中心偏差测量仪中，还有一个非常关键、却容易被忽略的基础部件：

高精度空气轴承转台。

它不是一个普通的旋转平台，而是整套测量系统的重要机械基准。

我们这次检测对应的是 OptiCentric 3D 300 Dual 所配置的 300 mm 直径空气轴承转台。检测报告显示，该转台的两项关键回转指标均处于 50 nm 量级：平面端跳最大偏差 0.045 μm，径向圆跳动最大偏差 0.042 μm。

中心偏差测量的本质，是判断镜片的光学中心、曲率中心或光轴，相对于参考轴是否存在偏离。而在很多测量场景中，这条参考轴首先来自转台的高精度回转轴。

换句话说，客户最终看到的中心偏差结果，并不是孤立产生的。它背后依赖一个稳定的机械旋转基准。

这个基准越稳定，测量结果就越能反映镜片本身的问题；如果转台自身存在明显晃动，设备就可能把一部分转台误差混入镜片偏心结果中。

01 转台回转轴为什么这么重要？

在中心偏差测量中，镜片通常会随着转台旋转。测量系统通过不同角度下的数据，判断镜片的曲率中心、光学表面或光轴相对于参考轴的位置关系。

这个过程中，转台回转轴承担了一个非常重要的角色：

它是测量系统判断“偏不偏”的核心基准之一。

可以做一个简单类比：

如果我们要判断一个圆是否画得正，首先需要一根足够稳定的圆规轴。如果圆规轴本身在晃，那么画出来的轨迹就会受到影响。

中心偏差测量也是类似的逻辑。

如果转台回转轴在旋转时发生径向晃动，测量系统可能会把这种晃动误认为镜片的偏心。

如果转台台面在旋转时存在明显上下起伏或端面摆动，样品的空间姿态也会随角度变化，从而影响找像、曲率中心定位和后续分析。

所以，高精度中心偏差测量仪对转台的要求非常高。

它不仅要能旋转，还要旋转得足够稳、足够正、足够可重复。

02 检测报告主要看什么？

这份转台检测报告中，主要给出了两项关键指标：

简单理解：

平面端跳看上下，径向圆跳动看左右。

平面端跳关注的是转台旋转时端面方向的轴向变化，也就是样品承载平面是否存在上下起伏或姿态变化。

径向圆跳动关注的是转台回转轴在水平方向的稳定性，也就是旋转过程中轴线是否发生 X/Y 方向的微小晃动。

两者都属于转台回转运动误差，都会影响测量系统的基准稳定性。但它们不是同一个指标，也不能互相替代。

一个高精度转台，需要同时把平面端跳和径向圆跳动控制得足够小，才能为中心偏差测量提供稳定可靠的机械基准。

03 Planlauf：平面端跳，看的是转台有没有“上下点头”

报告中的第一项是：

Planlauf / 平面端跳

它可以理解为：转台旋转一圈时，台面或标准平面件在轴向方向是否存在上下起伏，或者端面姿态是否发生微小变化。

更直观一点说，平面端跳看的是转台旋转时有没有“点头”“摆头”或者端面上下跳动。

这项测试使用的是：

Ø140 mm 平面玻璃

报告中的结果为：

最大偏差：0.045 μm

也就是：

45 nm

这个量级非常小。它说明转台在该测试条件下，端面方向的运动误差控制在几十纳米级别。

需要特别说明的是：

这项测试并不是在说“整个转台台面的静态平面度是 0.045 μm”。
它表达的是：在 Ø140 mm 平面玻璃测试条件下，转台旋转过程中的平面端跳最大偏差为 0.045 μm。

这对中心偏差测量的意义在于：

样品放在转台上旋转时，承载基准的姿态越稳定，测量系统越不容易受到转台端面运动误差的影响。

04 Rundlauf：径向圆跳动，看的是回转轴有没有“左右晃”

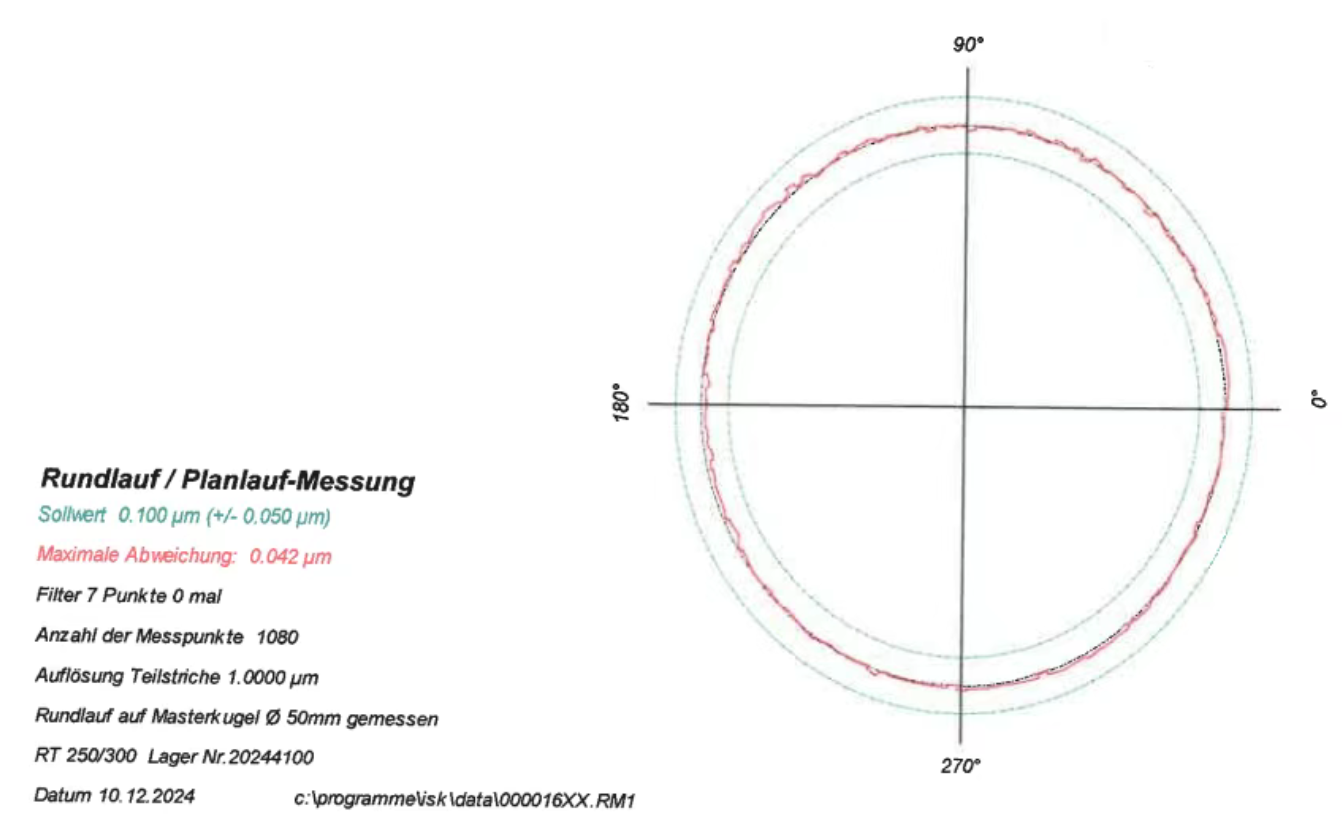

报告中的第二项是：

Rundlauf / 径向圆跳动

它可以理解为：转台旋转一圈时，回转轴在 X/Y 水平方向是否存在微小晃动。

如果说平面端跳看的是“上下方向稳不稳”，那么径向圆跳动看的是“水平方向晃不晃”。

这项测试使用的是：

Ø50 mm 标准球

报告中的结果为：

最大偏差：0.042 μm

也就是：

42 nm

这个指标对中心偏差测量尤其关键。

因为中心偏差测量本身就是在评价镜片的光学中心、曲率中心或光轴相对于回转基准的偏离。如果转台径向圆跳动较大，测量结果中就可能混入转台自身的径向误差。

而 0.042 μm 的径向圆跳动，意味着转台回转轴在水平方向的稳定性达到了几十纳米级别。

简单讲就是：

转台自身的晃动非常小，客户测到的结果更接近镜片自身的真实偏心。

05 50 nm 级回转基准意味着什么？

在光学装调和中心偏差测量中，客户经常关注的是微米级，甚至亚微米级的偏心误差。

如果设备的机械基准本身误差已经接近或超过被测对象的误差量级，那么测量结果就很难让人信服。

反过来，如果转台回转误差远小于客户关注的测量误差范围，那么它就可以作为可靠的测量基准。

这份检测报告中的两项结果分别为：

两项都处于 50 nm 量级。

这说明，OptiCentric 3D 300 Dual 所配置的这台 300 mm 直径空气轴承转台，并不是普通旋转平台，而是具备高精度回转性能的机械基准部件。它可以为中心偏差测量提供稳定、可靠的旋转基准。

中心偏差测量仪的价值，不只是“能测”，更重要的是“测得准、测得稳、测得可信”。

对于客户来说，这一点非常重要：

我们希望客户测到的，是镜片自身的偏心，而不是设备转台自身的晃动。
