镜头参数里，有些看起来只是一段长度，真正测量时却同时涉及机械基准和光学成像。
最近遇到的一项需求是：
在规定成像条件下，测量镜头安装法兰基准面到最佳焦面的轴向距离，测量误差要求不超过 5 μm。
这段距离的一端是安装法兰面，另一端是由成像质量确定的最佳像面。要把两者准确联系起来，必须先在同一坐标系中建立法兰基准，再测出镜头的最佳焦面。
一、本文中的 FFL 是什么？
本文中的 FFL 指 Flange Focal Length，法兰焦距，具体含义是：
镜头处于规定成像条件时，安装法兰基准面到像方最佳焦面的轴向距离。

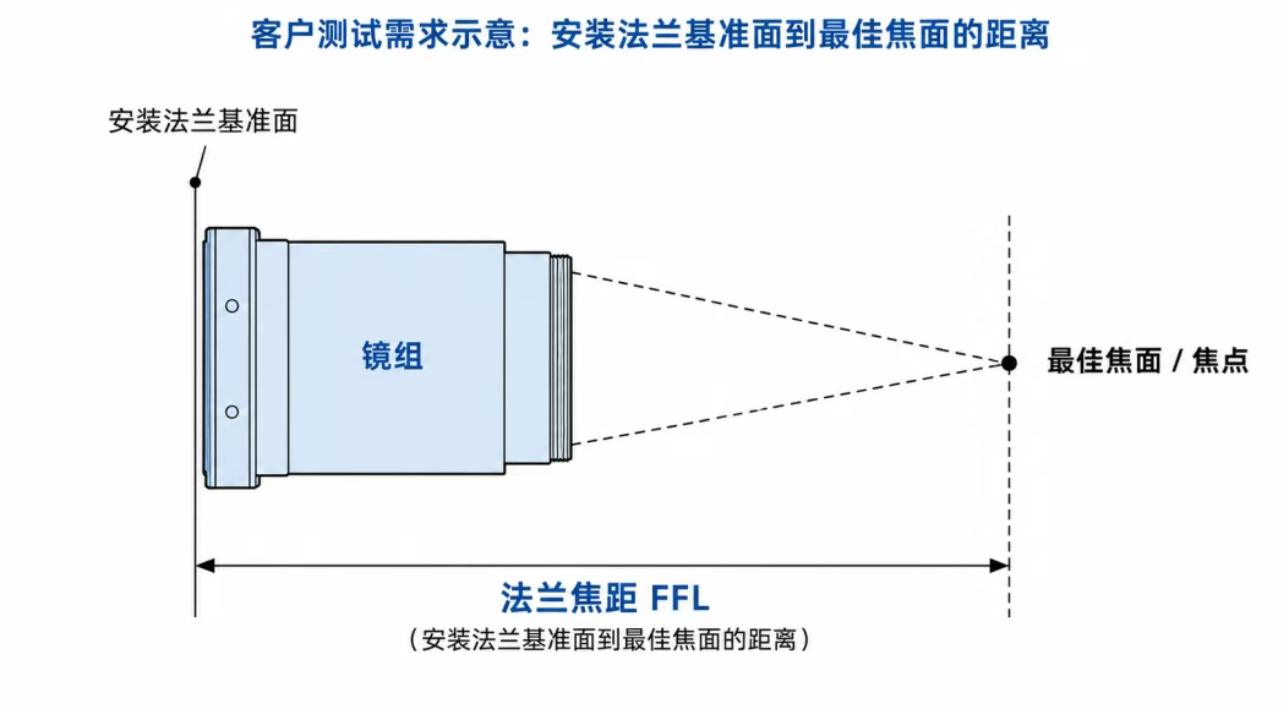

图1｜法兰焦距 FFL 示意。
起点是镜头实际安装时使用的法兰基准面，终点是规定测试条件下的最佳焦面。FFL 不是单纯的镜筒机械尺寸。法兰面由安装结构确定，最佳焦面则与波长、有效口径、视场位置和焦点评价方法有关。只有先固定这些条件，测得的 FFL 才具有可比性。
二、HR 2 如何找到镜头的最佳焦面？

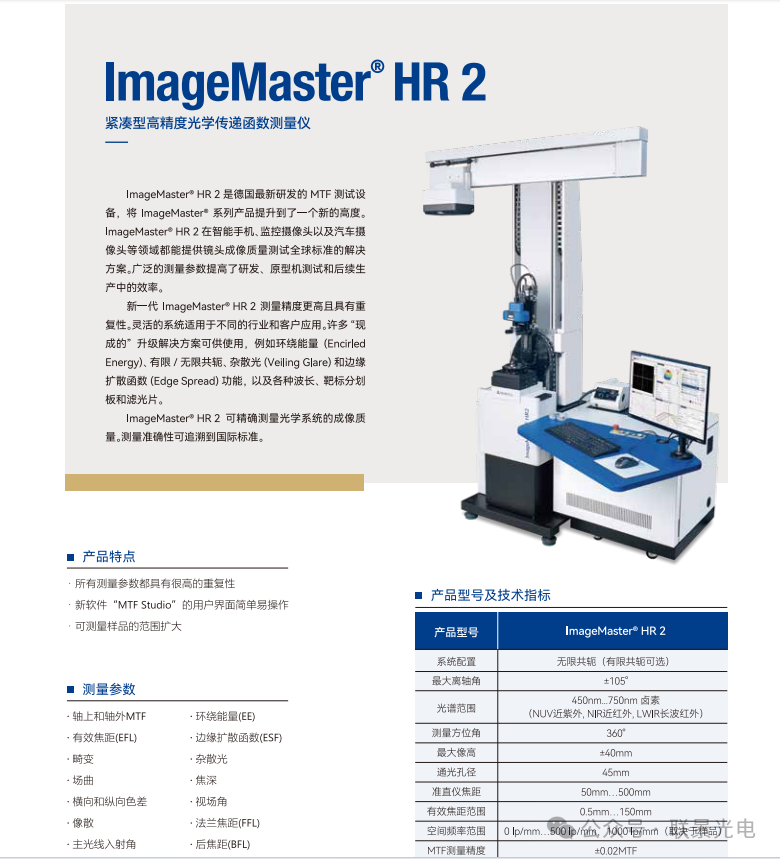

ImageMaster HR 2 的操作资料将 Flange focal length（FFL） 和 MTF vs. Focus 列为测量项目。
对于通常的无限远成像镜头，正式测量采用 无限远 / 有限远 光路：
- 1. 分划板位于准直仪焦平面；
- 2. 准直仪输出平行光，模拟无限远目标；
- 3. 被测镜头在像方形成实际像面；
- 4. 下方测量头中的显微镜将该像面放大并成像到相机；
- 5. Focus 轴移动，使显微镜对准镜头的像面。

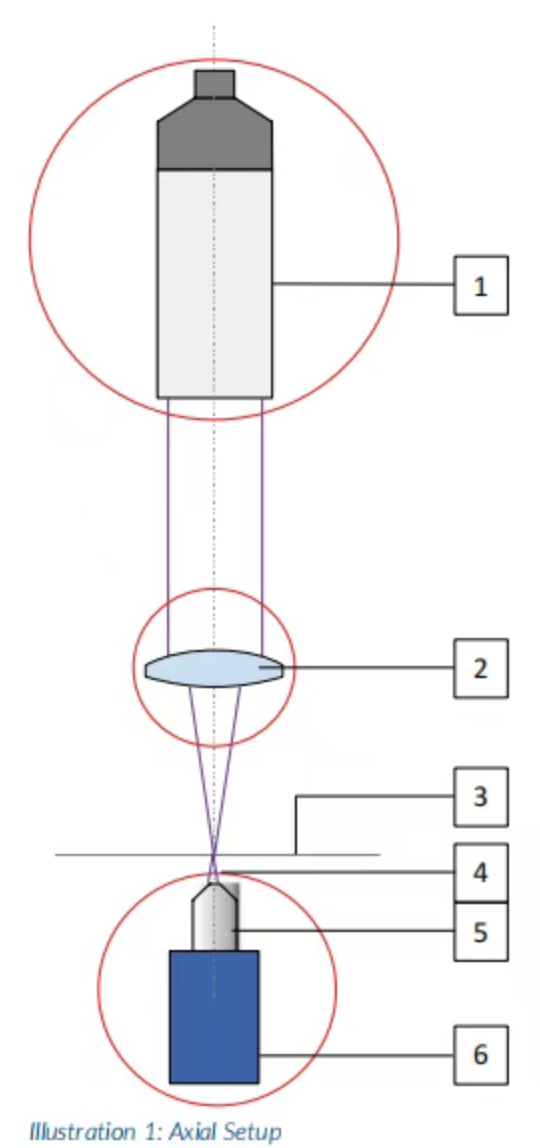

图注： HR 2 无限远 / 有限远轴向测量原理：准直仪模拟无限远目标，被测镜头形成实际像面，下方显微测量头对该像面进行采集。
实际操作时，先用 Image Search 找到大致像面，再运行 Through Focus 精确判定最佳位置。
Through Focus 会让 Focus 轴在设定范围内移动，在多个等间隔位置测量指定变量，例如某一空间频率下的 MTF。软件根据测量点拟合焦点曲线，并从拟合曲线中确定峰值，该位置即 Best Focus。

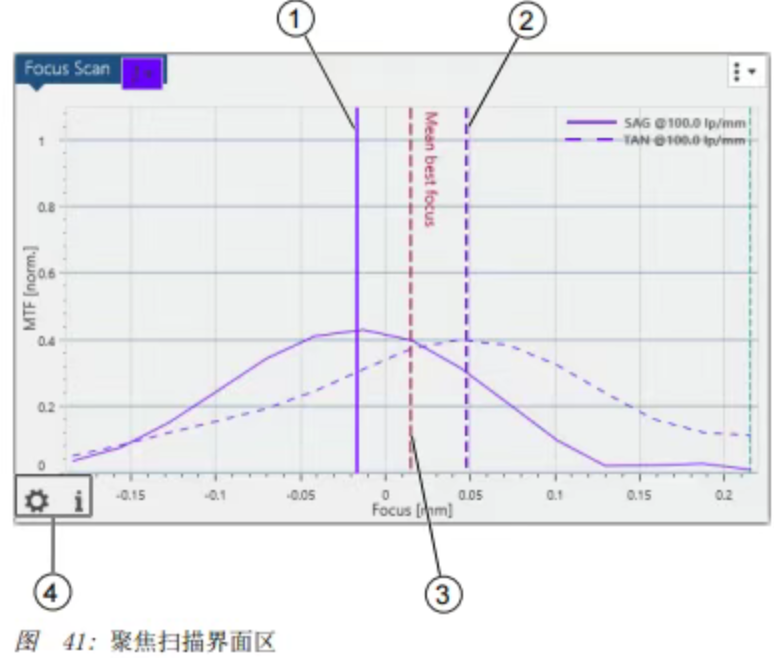

图注： Through Focus 在多个轴向位置测量 MTF，通过曲线拟合确定 Best Focus Position。
三、如何建立法兰基准面的位置？
Through Focus 得到的是镜头最佳焦面的轴向坐标。要计算 FFL，还必须知道安装法兰面在同一坐标系中的位置：
金属法兰面通常没有适合显微成像的图案，因此需要用专用基准件把机械法兰面转换为可成像的光学基准面。
一种可实施的结构是：
- • 基准件与被测镜头使用同一个法兰承靠面和定位结构；
- • 在代表法兰基准的表面制作稳定的高对比度Mark；
- • Mark 平面与真实法兰面共面，或二者偏置经过标定；
- • 上方光源提供透射照明，下方显微测量头对 Mark 成像。
Focus 轴移动时，Mark 图像会由模糊变清晰，再重新变模糊。通过固定的图像清晰度评价方法确定最佳成像位置，即可记录：
这一步属于机械基准的建立与传递，并不等同于镜头的标准 Through Focus。正式应用时，应使用固定图案、固定照明和经过验证的清晰度算法；需要自动化时，可通过专用脚本完成扫描和拟合。
四、完整的 FFL 测量流程
1. 固定测试条件
测量前应明确：
- • 测试波长和光谱带宽；
- • 镜头光圈或有效测试口径；
- • 无限远 / 有限远共轭状态；
- • 轴上或指定视场位置；
- • 用于判焦的空间频率；
- • SAG、TAN 或综合焦面规则；
- • 镜头调焦状态和测试温度。
2. 建立法兰坐标
安装专用法兰基准件，使其使用与镜头相同的承靠面和定位方式。对 Mark 附近进行小范围 Focus 扫描，得到：
3. 测量镜头最佳焦面
拆下基准件，将镜头安装到同一位置。样品座、轴零点和测量头配置在两次测量之间保持不变。
先进行 Image Search，再运行 Single Through Focus。软件测量并拟合 MTF—Focus 曲线，得到：
4. 计算 FFL
若 Mark 平面与法兰面共面：
如果 Mark 平面与真实法兰面存在经过标定的偏置，则在结果中加入对应修正量。
这套方法的核心，是用同一测量头和同一条 Focus 轴分别建立机械基准位置与光学最佳像面位置，再通过坐标差得到法兰焦距。
五、5 μm 精度还受哪些因素影响？
对 5 μm 级 FFL 测量而言，最终结果并不只取决于测量仪器。
焦面定义
实际镜头存在像差。不同波长、口径、空间频率及 SAG/TAN 评价规则，可能对应不同的最佳焦面。焦点曲线形状
如果 MTF—Focus 峰值区域较平，同样的 MTF 波动会对应更大的焦面位置变化；峰值越清晰，拟合结果通常越稳定。法兰与装夹状态
法兰平面度、接触面洁净度、定位间隙、装夹力和锁紧扭矩，都会影响镜头的实际轴向位置。温度与热平衡
镜头、工装和设备尚未达到热平衡时，轴向尺寸可能持续变化。高精度测量需要规定环境温度、恒温时间和操作节拍。位置坐标的校准与溯源
Focus 轴的位置准确度、重复性以及基准件的偏置量，都需要通过合适的参考件或校准方法确认。样品自身稳定性
带调焦机构、活动镜组或存在装配应力的镜头，重复安装后焦面也可能发生变化。因此，5 μm 不是由单个参数决定的，而是“基准建立—镜头装夹—焦面扫描—数据拟合—环境控制”共同形成的系统能力。
正式确认前，至少应验证：
- 1. 基准件不拆卸时的 Mark 定位重复性；
- 2. 基准件反复装拆后的基准重复性；
- 3. 镜头不拆卸时的 Best Focus 重复性；
- 4. 基准件与镜头交替装拆后的完整流程重复性；
- 5. 与参考镜头或更高等级测量结果之间的系统偏差。
结语
法兰焦距看起来是一段长度，实质上连接了机械安装基准和光学最佳像面。
基于 ImageMaster HR 2，可以先通过专用法兰基准件建立安装法兰面的轴向坐标，再通过无限远 / 有限远光路和 Through Focus 确定镜头最佳焦面，最后用两个位置之差计算 FFL。
面对 5 μm 级要求，重点不只是“能不能找到焦点”，而是能否把焦面定义、机械基准、装夹状态、环境条件和位置溯源同时控制好。
