如果把同一块高精度光学镜面，送到不同实验室去测，结果应该一样吗？
理论上，镜子没有变，答案当然也不该变。
但当评价对象进入 nm 级高度误差、百 nrad 级斜率误差 时，事情就没那么简单了。仪器标定、横向倍率、支撑方式、数据拟合，甚至“到底是不是测在镜子的同一个位置”，都可能影响最终结果。
2025 年，一篇发表在 Review of Scientific Instruments 的论文，就记录了这样一次少见的欧洲跨机构光学计量比对。
这次参与者并不是普通实验室，而是一批在同步辐射、X 射线自由电子激光和高精度 X 射线光学领域极具代表性的机构：
- • Diamond Light Source（英国钻石光源）：英国国家同步辐射光源；
- • ESRF（欧洲同步辐射装置）：官方称其为“世界最亮的同步辐射光源”；
- • European XFEL（欧洲 X 射线自由电子激光装置）：官方称其为“世界最大的 X 射线激光装置”，也是本次比对的协调方；
- • HZB / BESSY II（德国亥姆霍兹柏林中心）：国际领先的同步辐射光源，尤其擅长 UV 和软 X 射线；
- • PSI / SLS（瑞士保罗谢勒研究所 / 瑞士光源）：SLS 2.0 升级后，PSI 将其定位于国际同步辐射光源第一梯队；
- • ALBA Synchrotron（西班牙 ALBA 同步辐射光源）：西班牙规模最大、最复杂的科学基础设施之一；
- • Synchrotron SOLEIL（法国 SOLEIL 同步辐射光源）：法国国家同步辐射大科学装置；
- • WinlightX（现 Bertin Winlight）：长期从事同步辐射 X 射线反射镜制造，进入这一市场已超过 20 年。
严格来说，这 8 家机构并不是在每一个阶段都对镜子进行了完全相同的测量，而是在修形前、第一次修形后、第二次修形后交叉参与。论文一共列出了 9 套测量系统，是因为 Diamond 同时使用了两套不同设备。
另外还有一个容易混淆的角色：**ZEISS（蔡司）不是这 8 家测量机构之一。**蔡司是 MooNpics 项目的商业合作方，这块三通道椭圆镜最初由 ZEISS 制造，后续两轮 IBF（Ion Beam Figuring，离子束修形）也由 ZEISS 完成。后文统一简称“离子束修形”。
所以，这项研究真正有意思的地方，并不是要评出“谁测得最准”，而是要回答一个更工程化的问题：
当测量结果真的要拿去指导纳米级确定性加工时，测量、标定、坐标、加工和复测，怎样才能真正形成闭环？

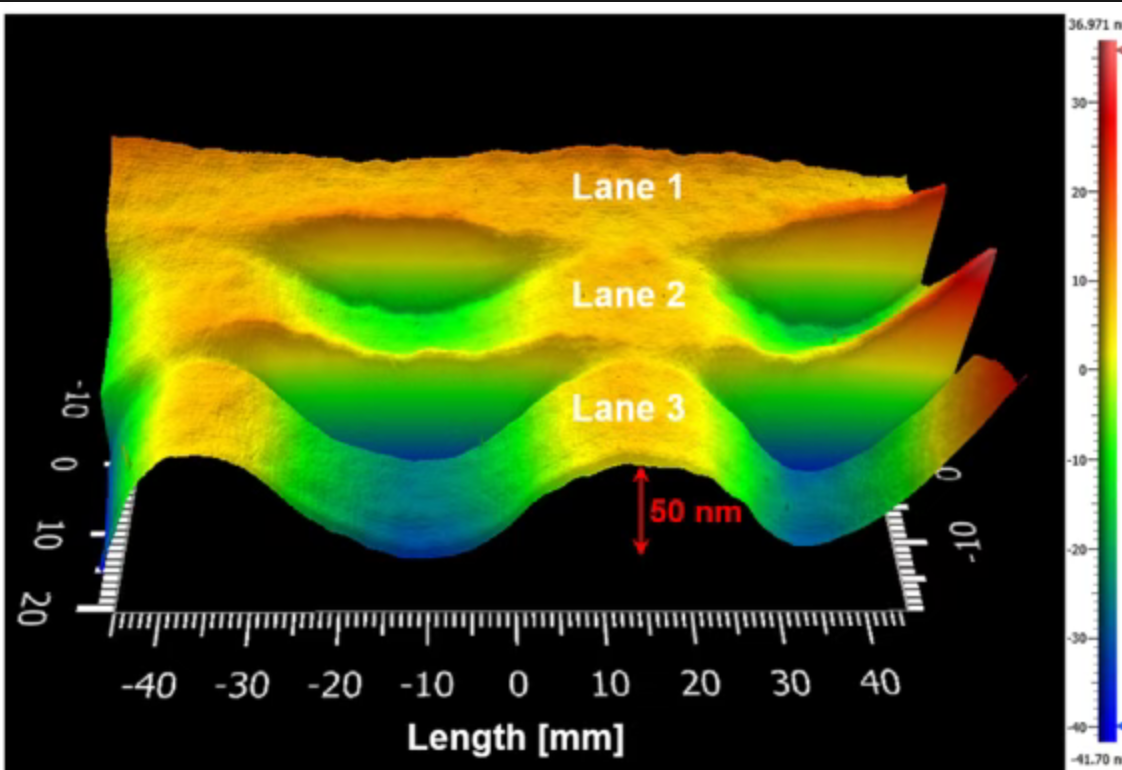

【配图 1：三通道椭圆镜的表面误差测量结果】
图注：三条通道在去除最佳拟合椭圆后的表面误差。Lane 1 为纯椭圆，Lane 2、3 叠加了用于 X 射线束形的抛物线调制。
一、这块镜子本身，就是一道专门设计的“计量考题”
论文研究的不是一块普通平面镜。
这是一块 2015 年由 ZEISS 制造的三通道椭圆 X 射线反射镜，材料为单晶 Si(100)，尺寸为 160 × 90 × 50 mm，有效光学长度 100 mm。
设计条件中，物距 m，像距 m，中心掠入射角 mrad，对应镜面中心附近约 264 m 的曲率半径。
真正特殊的是三条 Lane（通道）。
Lane 1 是纯椭圆面。
Lane 2 和 Lane 3 则在同一个椭圆面上额外加入了两周期的抛物线调制，峰谷值分别约为：
- • Lane 2：25 nm PV；
- • Lane 3：50 nm PV。
这些起伏不是加工缺陷，而是设计进去的结构，用来改变 X 射线束形，使光束获得更均匀的截面。
于是，这块镜子上同时存在：
基础椭圆形状 + 人为设计的中空间频率结构 + 原始抛光残差。
这使它很适合检验不同测量系统：不仅要把整体曲率测对，还要把局部起伏和加工残差测出来。
论文一直同时关注两个指标。
**高度误差（height error）**看的是镜面相对于理想轮廓高了多少、低了多少；**斜率误差（slope error）**看的是局部表面方向偏了多少。
对于掠入射 X 射线反射镜，斜率误差尤其关键。镜面局部方向哪怕只有极小变化，也会改变反射光束的传播方向。
这也是为什么 MooNpics（Metrology On One-Nanometer-Precise Optics，一纳米精密光学计量）项目，把目标计量能力推到了 <1 nm RMS 高度误差、<100 nrad RMS 斜率误差的量级。
这里必须强调：这两个数字是项目希望推动的计量能力目标，不是本文这块镜子最终达到的加工结果。
二、“大比武”的第一关，不是比精度，而是先保证大家测的是同一个地方
这次循环比对使用了多种不同原理的测量系统，包括：
- • NOM（Nanometre Optical Measuring Machine，纳米光学测量机）；
- • LTP（Long Trace Profiler，长轨迹轮廓仪）；
- • Fizeau interferometer（菲索干涉仪）；
- • 拼接微干涉系统等。
把不同原理的仪器放在一起比，价值就在于：一台设备自己重复测十次，可能一直很稳定，但如果存在固定的系统偏差，单靠“自己测自己”未必能发现。
不过在谈结果之前，论文先解决了一个更基础的问题：
怎么保证不同实验室测到的是镜子上的同一段位置？
对于确定性加工，这一点非常关键。
加工系统需要的不只是“这里高了 5 nm”，还要知道这个 5 nm 到底位于什么坐标。
为此，ZEISS 在有效口径之外专门增加了一组基准标记，包括端部刻线、激光十字标记，以及通过离子束修形制作的点和线。

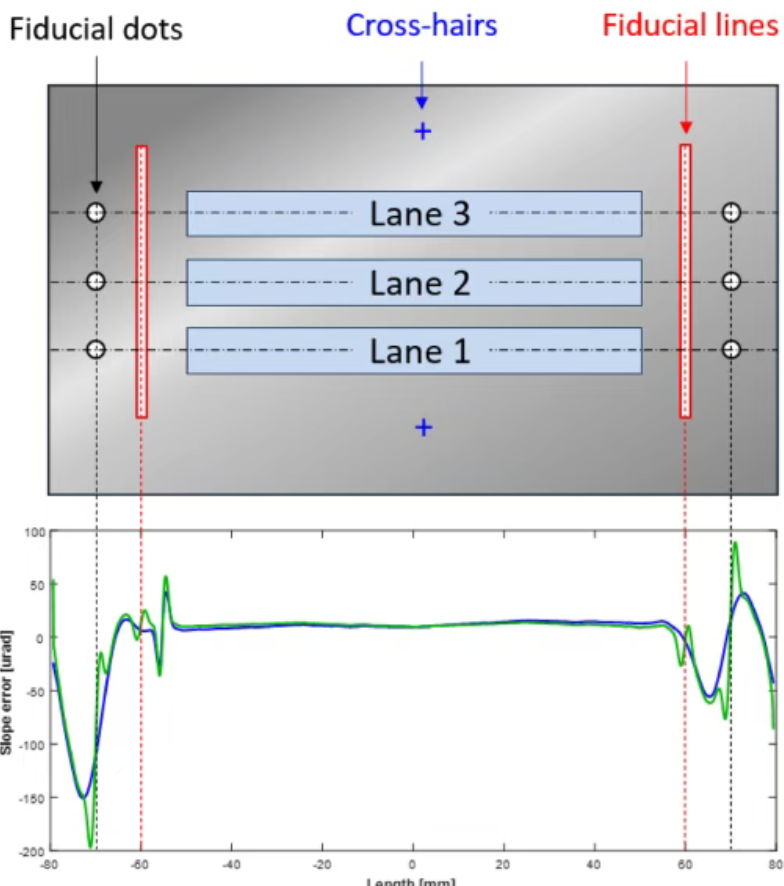

【配图 2：镜面上的基准标记】
图注：三条 Lane 之外增加了十字、线和点等基准结构，用于把不同测量系统和后续离子束修形建立到同一坐标系。研究团队并不是简单“用肉眼对一下”，而是利用高度数据的二阶导数定位标记中心：
这样，不同设备之间原本存在的横向平移和尺度差异就能够被识别并修正。
【配图 3：不同测量数据对齐前后】
图注：利用基准点的二阶导数特征修正不同数据集的平移和横向尺度差异，对齐后局部位置重合优于 50 μm。更有意思的是，这些标记还能用来检查横向倍率。
两个基准之间的真实距离是固定的。如果某套测量系统测出来的距离发生变化，就意味着横向尺度存在偏差。
论文利用这一方法，对部分干涉数据进行了横向尺度修正，修正量级小于 0.1%。
到了这种精度，连支撑方式都不能随意。
镜子表面朝上测量时，论文规定使用 3 个不锈钢球放在 Bessel points（贝塞尔支撑点）附近。为了让各实验室尽量保持相同条件，这三个支撑球甚至跟着镜子一起被运到不同实验室。
到了这里就能看出：
在纳米计量里，支撑球、坐标系和横向倍率，都已经是测量链的一部分。
三、8 家机构的结果会完全一样吗？大部分很接近，但比对确实找出了问题
论文采用了两种比较方式。
一种是绝对计量：所有数据都减去同一个设计椭圆面，因此既保留整体椭圆参数偏差，也保留局部表面误差。
另一种是相对计量：每套数据先拟合各自的最佳拟合椭圆，再比较剩余的局部误差。
两种方式回答的问题不同。
第一阶段的数据首先说明：这块镜子本身就没有完全落在设计椭圆上。
设计中心入射角参数为：
多数测量系统拟合出来的结果大约在 3.03～3.06 mrad，对应整体曲率约 1% 左右的偏离。
也就是说，后续修形并不是只要“磨掉几个局部凸点”，连低空间频率的整体椭圆形状也需要一起修正。
更关键的是，不同实验室之间确实出现了一组与其他结果相比明显偏离的测量结果。
论文指出，除一套系统外，各仪器拟合得到的 基本位于平均值的 ±0.16% 内；其中一套菲索干涉测量却偏离约 2.4%。
后续排查发现，问题来自该系统透射平晶的曲率偏置，随后进行了修正。
论文并没有把重点放在“哪一家实验室犯了错”，这里也没有必要点名。
真正值得注意的是：
一套系统即使重复测量很稳定，也可能带着固定偏置稳定地输出同一个结果；跨设备、跨实验室比对，恰恰有机会把这种系统误差暴露出来。
与此同时，Diamond、ALBA 和 HZB 的三套 NOM 使用同型号的高精度自准直测角系统。论文 Fig.6 显示，三套设备对 Lane 1 得到的绝对斜率误差曲线高度一致。
其中 Diamond-NOM 与 HZB-NOM 对每条 Lane 拟合得到的椭圆参数 差异甚至 小于 0.01%。
论文直接称这种结果具有非常出色的再现性。
论文 Fig.3 中，三套不同仪器的数据经过对齐后，局部基准标记能够重合到 50 μm 以内；论文结论给出的整个基准坐标系统定位能力为 优于 100 μm

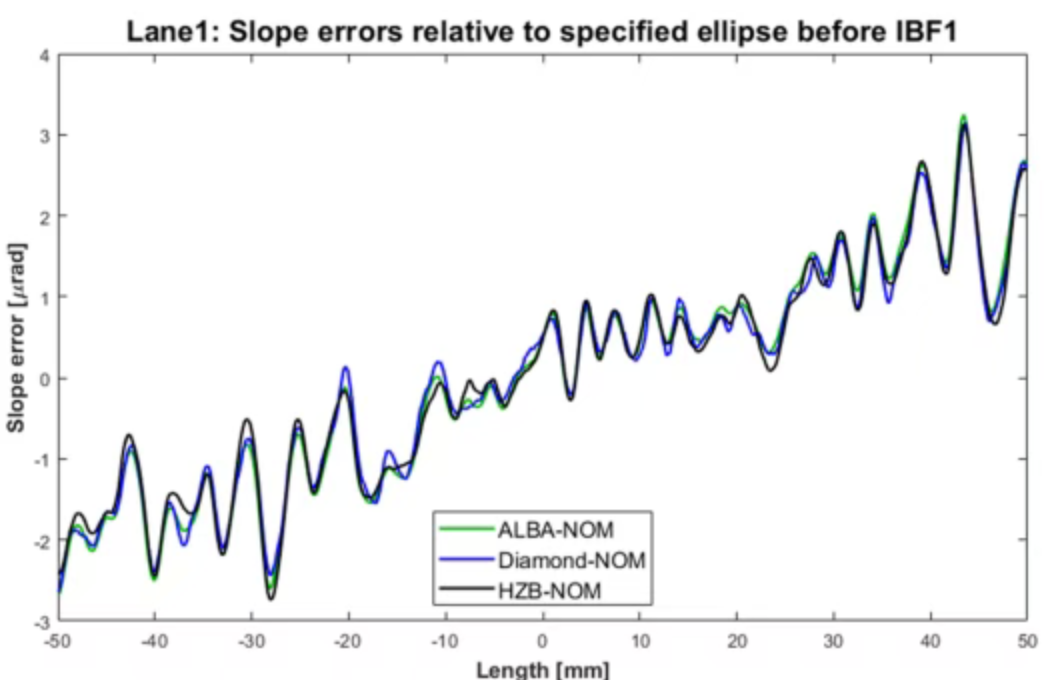

【配图 4｜论文 Fig.6：三套 NOM 的跨实验室一致性】
图注：Diamond、ALBA、HZB 三套 NOM 对 Lane 1 的绝对斜率误差给出了高度一致的测量结果；三套数据的平均值随后用于指导第一次离子束修形。最终，第一次离子束修形采用的输入数据，就是这三套 NOM 测量结果的平均值。
四、测准以后，就一定能修准吗？第一轮修形只完成了计划量的约 70%
如果故事到这里结束，很容易得到一个简单结论：
“测量统一了，下面交给加工设备就行了。”
但这篇论文真正精彩的转折，恰恰发生在这里。
第一次离子束修形之后，镜面整体确实明显向设计值靠近。
例如三条 Lane 的平均椭圆参数 ，从修形前约 3.0449 mrad 改善到 3.0195 mrad，距离设计值 3.000 mrad 更近；抛物线调制和原有抛光痕迹也都有改善。
但问题是：
没有修够。
研究人员于是把“计划要求去除的误差”和“加工后实际去掉的误差”直接放在一起比较。
结果非常清楚：
两组曲线的形状高度相关，说明加工位置基本是对的；但实际去除量的幅值只有要求值的：
也就是说：
第一次离子束修形实际只完成了计划去除量的大约 70%。
论文据此判断，离子束实际去除率大约比预期低了 30%。作者提出的可能原因包括此前的标定偏差，或者部件在寿命周期内效率逐渐下降，但论文没有进一步证明具体是哪一种原因。

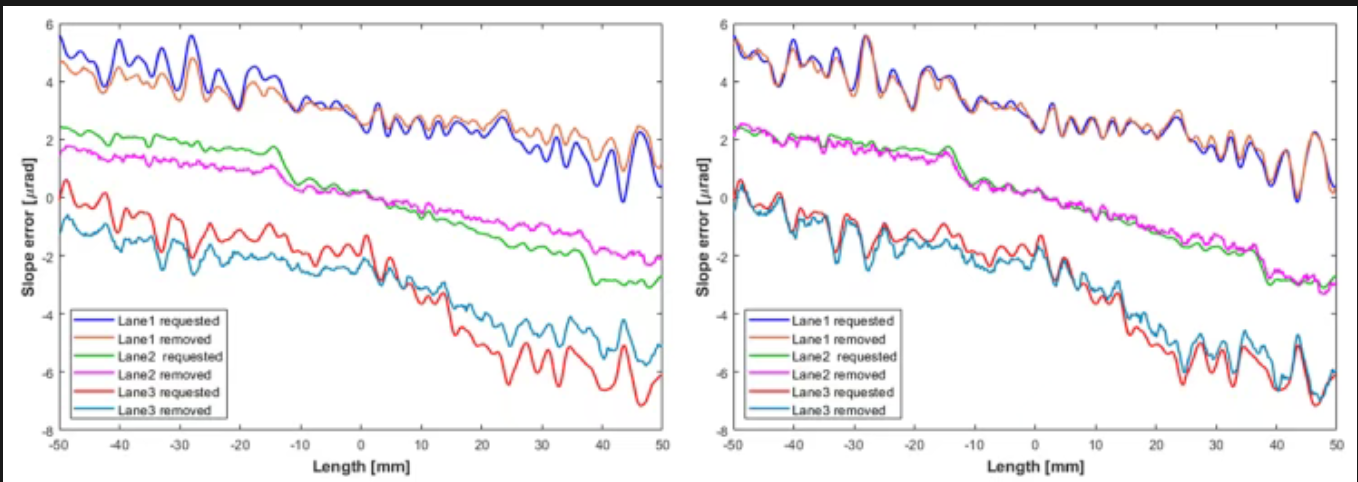

【配图 5：第一次修形为什么“没修够”】
图注：第一次修形中，实际去除量约为计划值的 70%；进行幅值缩放后，两组曲线高度一致，说明位置基本正确，主要偏差来自去除幅值。这个结果非常有工程代表性。
所谓确定性加工，并不是“用了离子束就天然确定”。
要真正收敛，至少要同时回答三个问题：
在哪里加工？去掉多少？测量坐标和加工坐标是不是同一个尺度？
任何一个环节失准，闭环都会留下残差。
五、确定性加工真正要对齐的，是“去多少、在哪里、尺度对不对”
为了分析第一轮为什么没有完全收敛，论文建立了一个简单模型：
不需要深究公式，只要理解三个参数：
- • ：去除幅值——到底去掉了多少；
- • ：横向尺度——测量坐标和加工坐标的比例是否一致；
- • ：横向位移——加工位置有没有错开。
本质上，就是：
去多少？在哪里？尺度对不对？
对于这块具体镜面的误差谱，如果希望由加工误差额外引入的斜率误差控制在 100 nrad RMS 以下，在只存在一种误差的情况下，论文给出的量级约为：
换句话说，对这块镜子而言，去除量误差大致要控制在 ±5%，横向尺度约 ±0.2%，横向位置约 ±0.1 mm 的量级。
但这里必须加上工程边界：
**这些数值来自这块特定镜面的抛光纹理和空间频率特征，不能直接当作所有离子束修形系统的通用精度规范。**作者也明确指出，当多种误差同时存在时，允许范围还会进一步收紧。
修正第一轮暴露的问题后，ZEISS 进行了第二次离子束修形。
这一次，“要求去除”和“实际去除”的曲线已经表现出非常好的吻合。

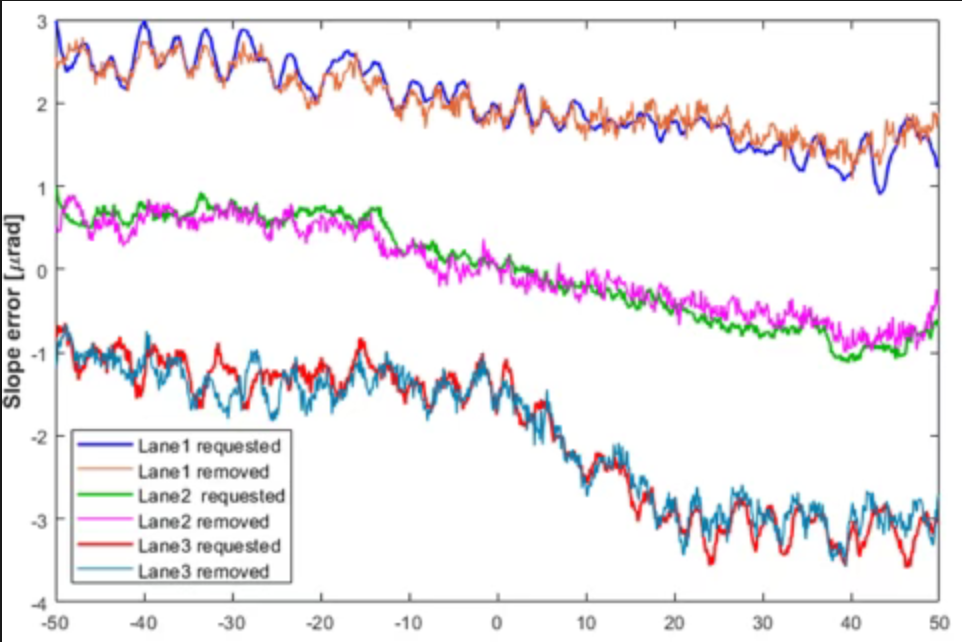

【配图 6：第二次修形，要求去多少，实际基本就去多少】
图注：第二次修形中，三条 Lane 的“要求去除量”和“实际去除量”高度一致，说明去除率和加工位置已经非常接近目标。到了这一步，所谓“确定性”才真正体现出来：
知道哪里有多少误差 → 计算应该去掉多少 → 实际加工后基本按预测发生。
六、两轮之后，这块镜子最终改善了多少？
最终结果可以直接看 Diamond-NOM 的数据：
位置 修形前斜率误差 第一次修形后 第二次修形后 修形前高度误差 第一次修形后 第二次修形后 Lane 1 1323 nrad 471 nrad 172 nrad 16.6 nm 6.2 nm 1.6 nm Lane 2 1748 nrad 615 nrad 168 nrad 24.5 nm 8.8 nm 1.8 nm Lane 3 2190 nrad 875 nrad 205 nrad 29.2 nm 12.2 nm 1.6 nm 从修形前到第二轮之后，三条 Lane 的高度误差和斜率误差整体改善了大约一个数量级。
而且改善的不只是 RMS 数字。
原来约 1% 的整体椭圆曲率偏差被拉回设计附近；Lane 2 和 Lane 3 上人为设计的抛物线调制得到进一步修正；中、高空间频率的抛光误差也同步降低。

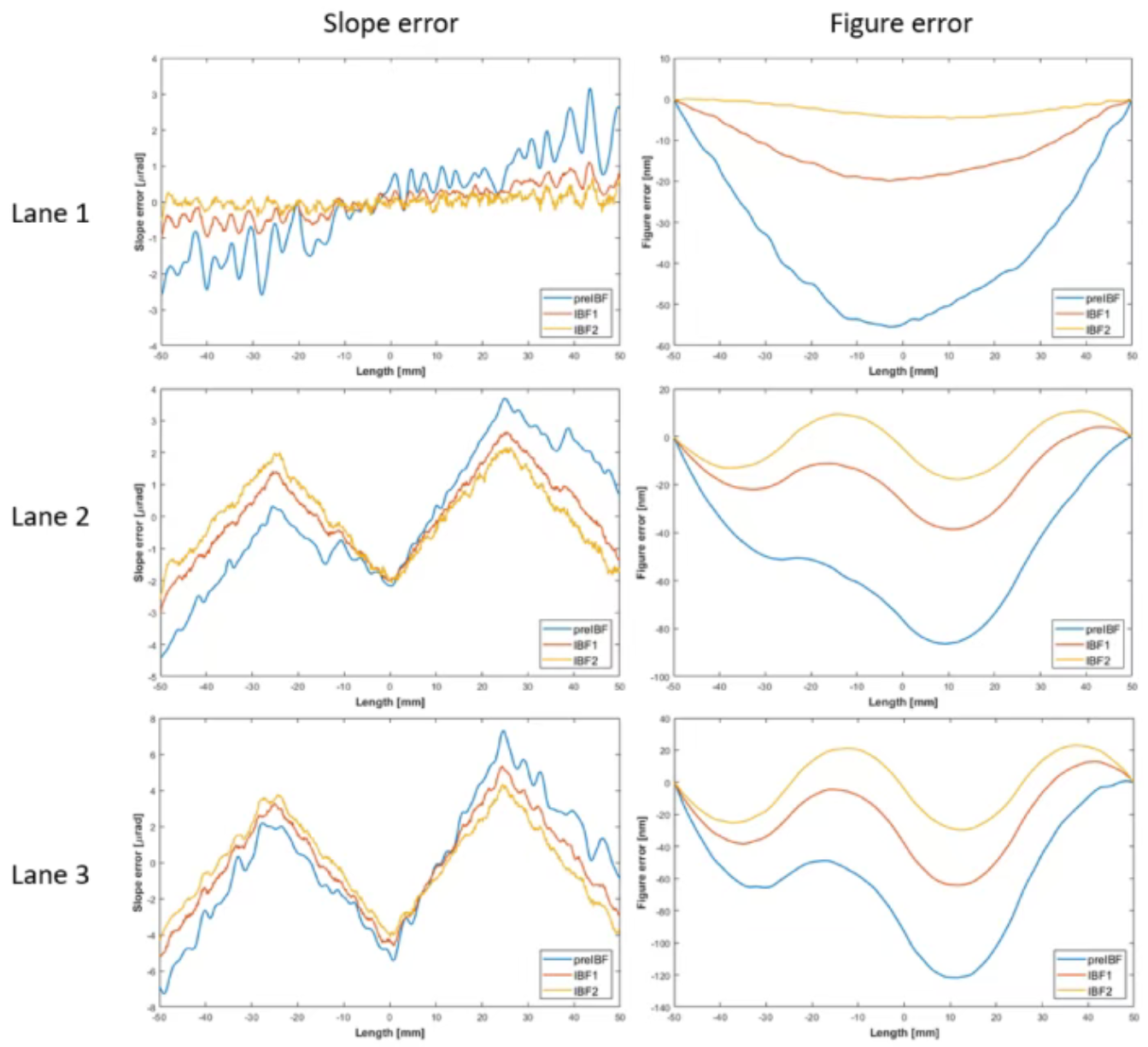

【配图 7：修形前、第一次修形后、第二次修形后的完整变化】
图注：三条 Lane 的斜率误差和高度误差在两轮修形中逐步收敛。本文这块椭圆镜在第二轮修形后，Diamond-NOM 给出的最终结果是：
1.6～1.8 nm RMS 高度误差，168～205 nrad RMS 斜率误差。
写在最后：这场“大比武”，最终并没有选出一台“最准的仪器”
如果只看标题，很容易把这篇论文理解成一次仪器 PK。
但作者在结论里真正强调的，反而是标准化和闭环。
这次循环比对不仅发现并修正了若干测量系统的标定和比例问题，也让参与者逐步统一了：
- • 镜片支撑和装夹；
- • 基准标记与坐标对齐；
- • 数据采集方式；
- • 椭圆拟合和滤波处理；
- • 元数据记录；
- • 检验报告；
- • 跨实验室数据共享与算法基准比较。
作者还提出，希望未来更多采用统一、透明的开放分析工具，例如 MooNpics 推动的 PyLOSt 拼接软件。
所以，这篇论文最后给出的并不是：
“哪一种测量方法更好”，也不是“哪一台设备参数最高”。
它展示的是一条更完整的工程链：
跨实验室计量 → 发现系统偏差 → 统一坐标和尺度 → 第一次确定性加工 → 发现去除率偏差 → 重新校准 → 第二次加工 → 再测量验证。
当光学制造进入纳米尺度以后，制造能力已经很难归结为某一台机器的参数。
真正决定结果的，是计量、标定、坐标、算法、加工和复测，能不能形成一条可信的闭环。
