在精密光学器件制造、半导体行业中，光学器件的的角度偏差会影响产品性能，哪怕很小的偏差，都可能导致光路偏移、信号衰减或系统失效。测角仪作为光学平行度检测领域的 标尺，它凭借非接触测量、高分辨率、快速测量的优势，成为高端制造中不可或缺的核心设备。今天，这篇关于测角仪的文章，能让你更好了解测角仪。

测角仪的原理

 测角仪的核心技术基于自准直原理 。简单来说，仪器发出的平行光束照射到被测元件的表面，如果该表面与光束完全垂直，光线会沿原路返回，被探测器接收并形成一个特定的像。通过高精度转台旋转被测元件，测量光束在不同位置反射后的角度变化，就能精确计算出元件的各项角度参数。

测量功能

平面光学元件的检测：测量光学元件的二面角

多边形角度测量：精确测量多边形反射镜的各个角度

棱镜角度测量：支持直角棱镜、五棱镜等复杂光学元件的角度测量

塔差测量：针对半导体行业的特殊测量需求，确保光学元件的质量

工作流程

  准备工作

    放置样品：将待测棱镜放置在测角仪样品台上，调整倾斜工作台，直到自准直仪与棱镜的反射面垂直。

    测量步骤：

    对于每个测量面，系统执行以下步骤：

     1.旋转台调整位置，使自准直仪的光轴近似垂直于被测表面

     2.软件自动识别反射十字线像，并精确定位其中心位置

     3.同时记录高精度旋转编码器的角度读数

     4.计算相邻两个测量面之间的夹角

软件特色功能：

    自动对中识别：软件能够自动识别自准直仪中的十字线反射像，无需人工精确调整；

     数据统计分析：对多次测量结果进行统计分析，提高测量可靠性；

     多种输出格式：测量结果可以角度、弧度等多种单位显示和输出。

检测流程

我们可以用多面棱体实现对测角仪的精度检测，步骤如下：

    将被检测角仪调至工作状态，照准光束应垂直于主轴轴线。将正23面棱体安放在测角仪工作台上，并使棱体几何中心与主轴的回转中心相重合。整工作台使棱体0°，90°，180°，270各工作面均与照准光束相垂直，其偏离应在偏差范围以内。

    测角仪照准棱体第1面后，可选择测量相邻角（即1-2、2-3、3-4……）。以第 1 面为起始面，完成第一圈测量后，保持样品台倾斜状态不变，仅旋转棱体将第 2 面作为新起始面对准测角仪，重复相同测量程序再测一圈；按此逻辑，依次将 23 面棱体的每一个面均作为起始面，完成 23 圈完整测量。

     测量完成后，将测量结果导出，经过数据处理后，得到最终的检测结果。

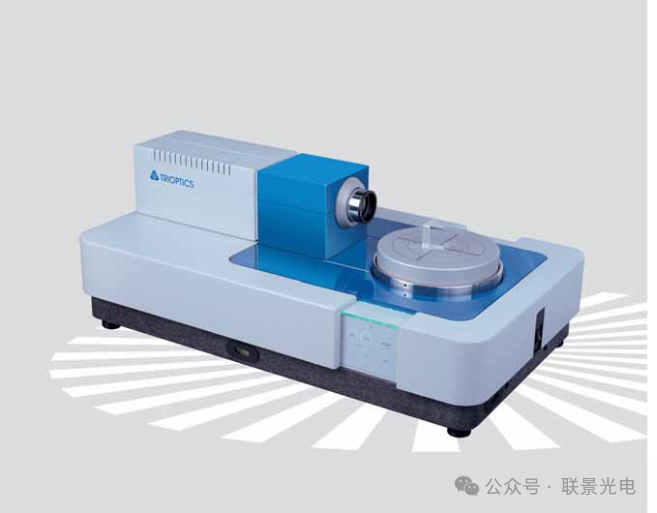

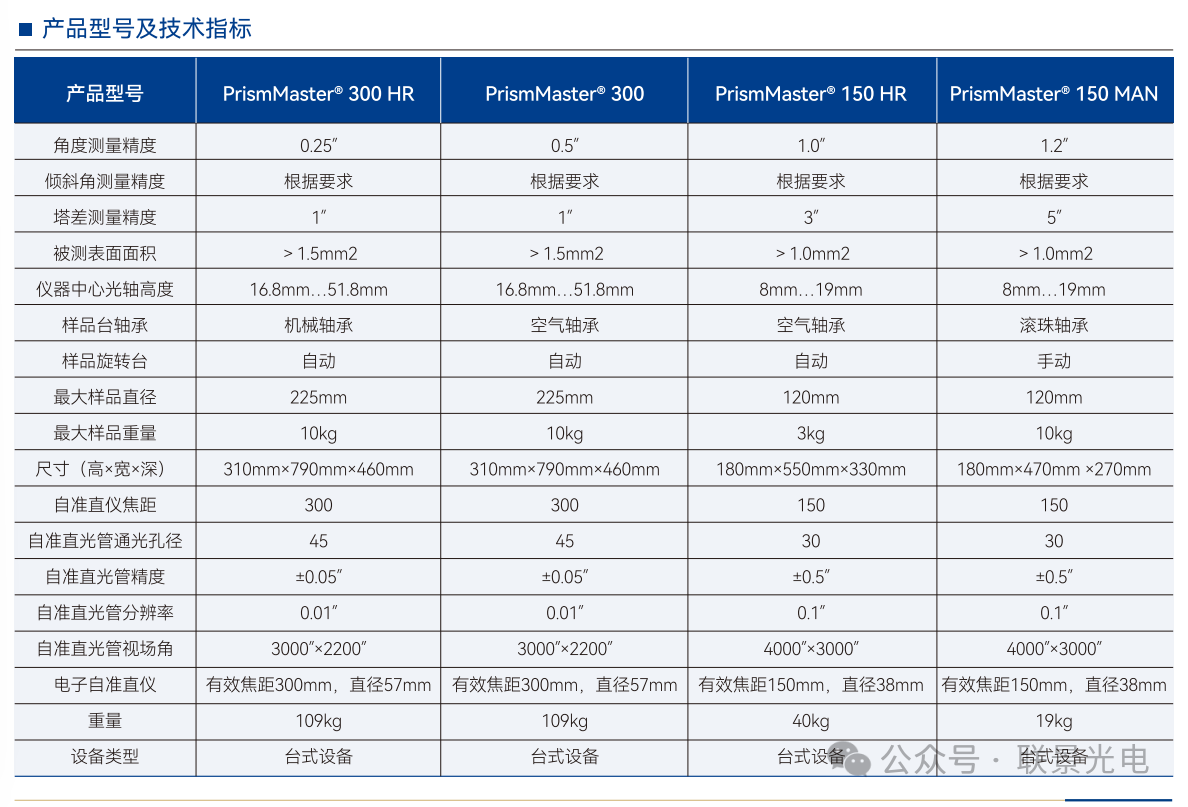

产品指标
