在现代光学镜头的高精度装调领域，全自动设备虽日益普及，但手动装调因其无与伦比的灵活性和可控性，在定制化、小批量及高难度镜头的生产中仍占据核心地位。手动装调的精髓在于 “仪器测偏差+人工微调整” ，依托中心偏差测量仪提供的实时、精准数据，将传统依赖于老师傅“手感”的经验操作，转化为可量化、可复现的科学工艺，通过仪器测偏差+人工微调整结合实现定心误差 ≤1μm 的卓越精度。以下是兼顾精准与灵活的手动装调完整流程。

前期准备：奠定精准的基石

1、设备选型

      选型：根据镜头尺寸选用配备高精度手动调整台的测量仪（如 OptiCentric® Compact 系列），并根据镜片曲率半径选择合适的测量物镜，根据镜筒尺寸选用合适的调整台

2、样品与工具准备

     清洁：使用无尘布与专用清洁剂，彻底清除镜片与镜筒上的所有污渍、指纹和微粒。

      检查：确认镜筒的台阶面平行度、内径圆度等形位公差符合设计图纸要求。

3、工具

     备好二维/四维手动调整台（微米级刻度）、真空吸盘（避免装夹应力）、定力短扳手及临时固定胶。

4、建立参考轴

      使用平晶将调整台打平，将镜筒固定于调整台，通过千分表或色差位移传感器，分别检测镜筒上端与下端，调整至镜筒旋转时，其外壁跳动量≤0.03mm。，确立机械参考轴。调节调整台使机械参考轴和设备转轴重合

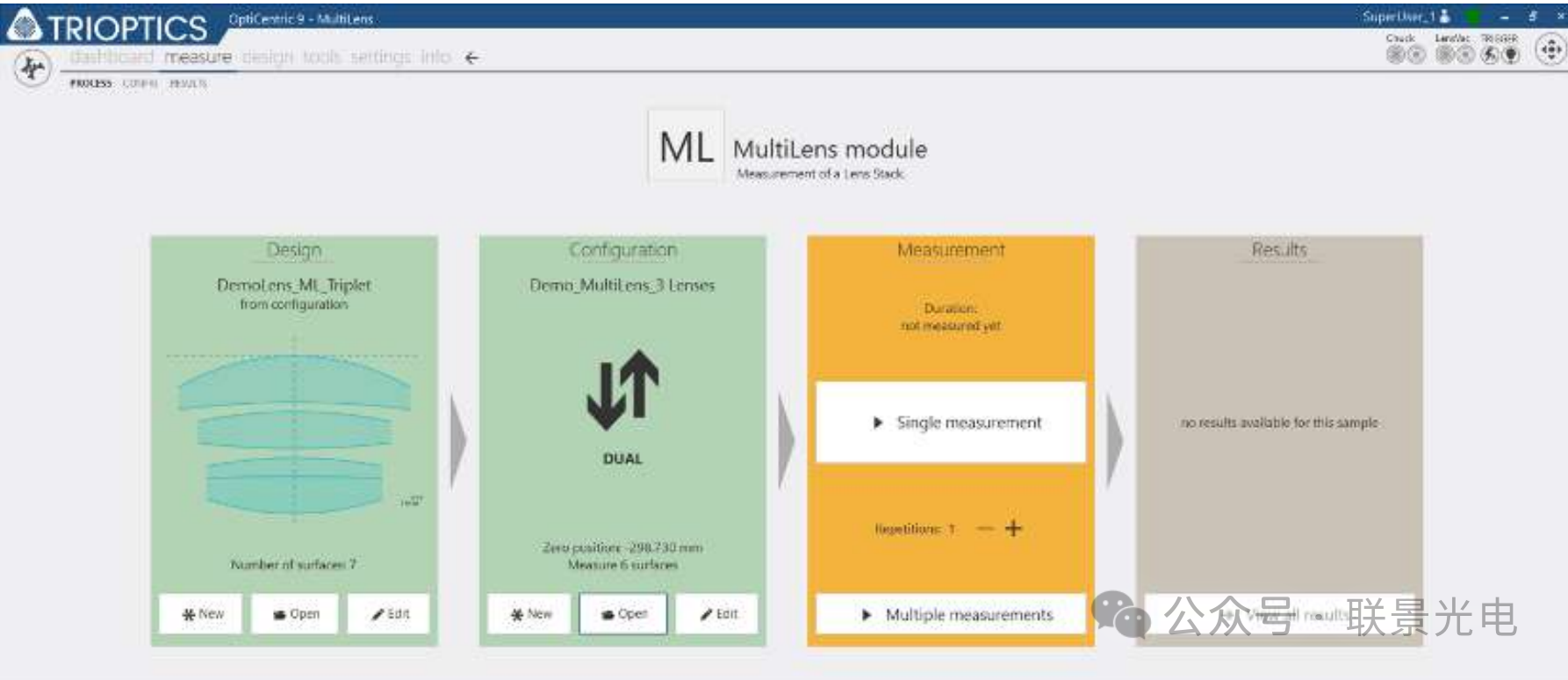

      在测量软件中输入镜片曲率半径、折射率、中心厚度等参数，并选择多镜组测量模式。

核心步骤：测量-微调的循环艺术

这是装调的核心环节，是一个“观察-判断-执行-验证”的精密闭环。

第一步：粗装与初步评估

      将镜片放入镜筒，用压圈轻轻预紧不要完全压紧，确保镜片无明显肉眼可见的倾斜。

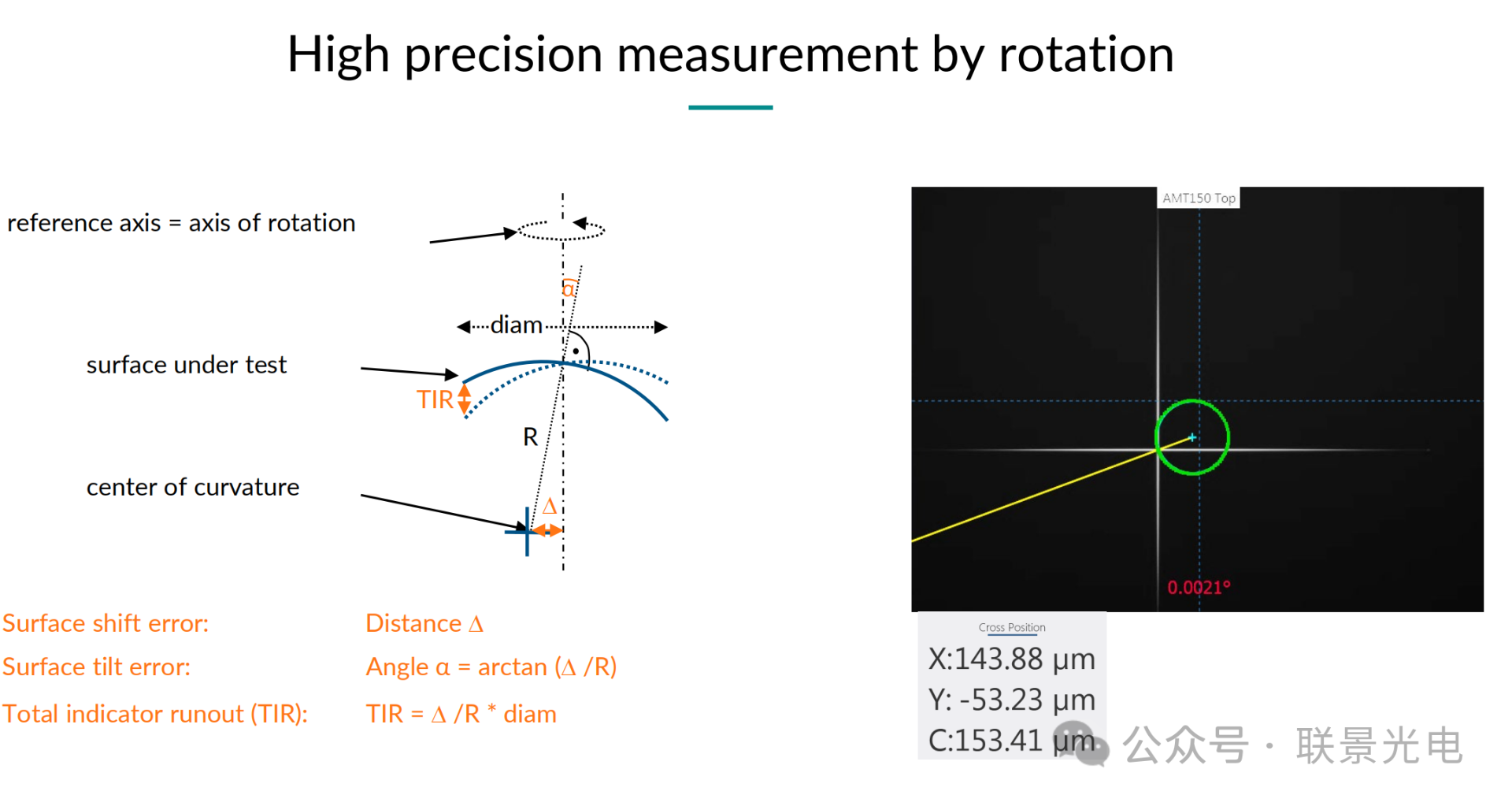

启动仪器的“多镜组测量”功能，快速获取初始定心误差数据（位移量 Shift 与 倾斜角 Tilt），明确偏心的大小与方向。

第二步：针对性手动微调

      修正位移：根据软件实时显示的X/Y轴偏差数据，缓慢旋转调整台相应旋钮进行微调。遵循 “小幅度、多频次” 原则，单次调节量建议 ≤1μm，调整后锁定旋钮。

      修正倾斜：若倾斜角超标，可在镜片边缘低点侧垫入极薄的垫片进行修正

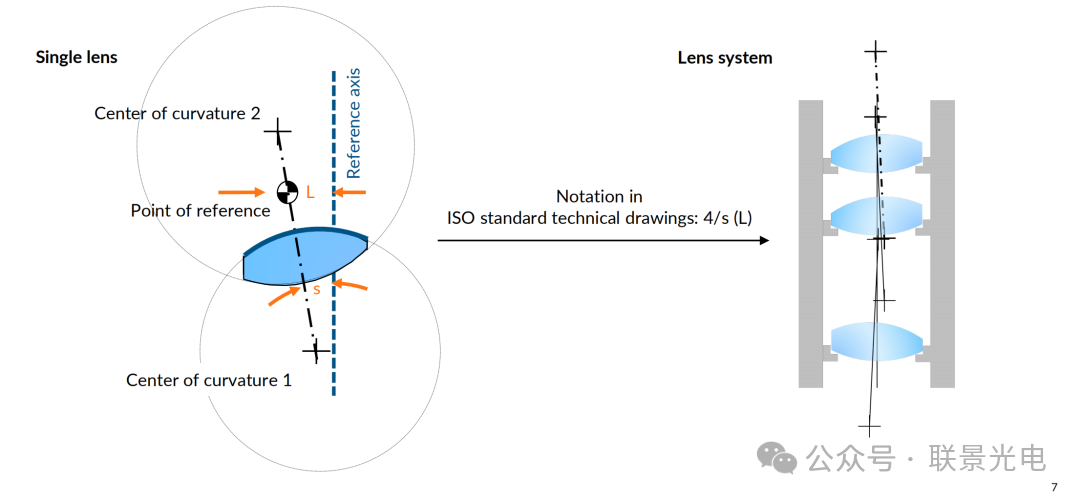

     多镜片顺序：对于多片镜组，遵循从下到上的顺序：先精调并固定最内侧的镜片作为基准，然后依次向外调整，单片调整达标后再进行下一片，避免误差累积。

第三步：全面复测与迭代优化

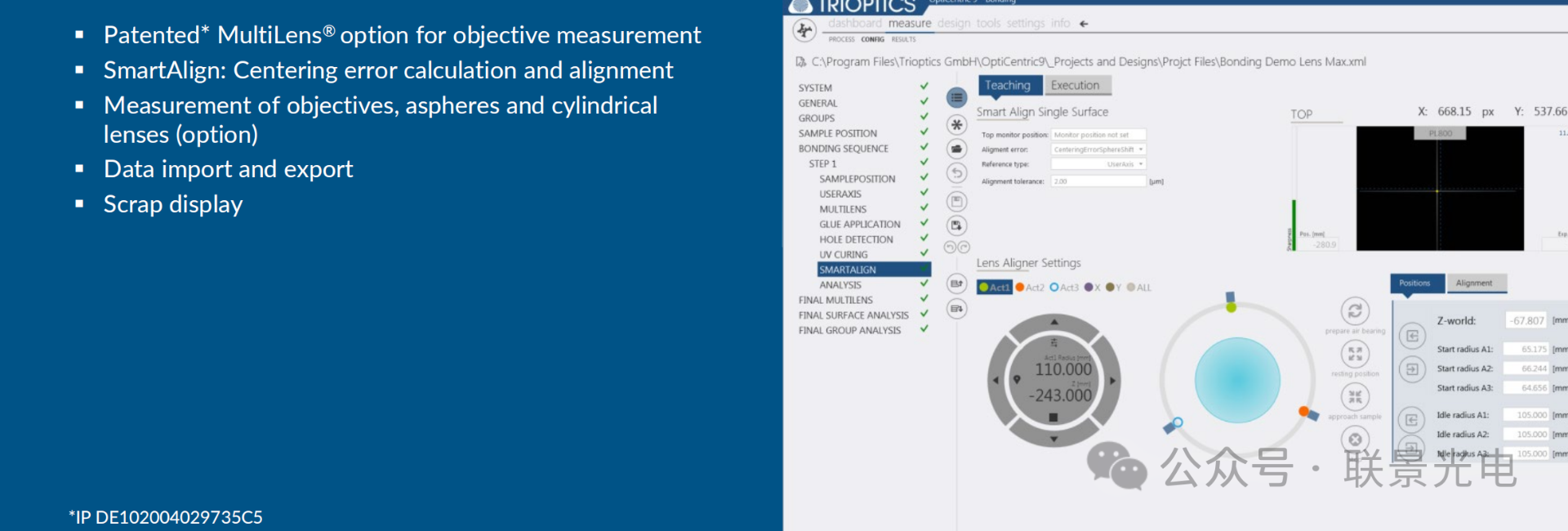

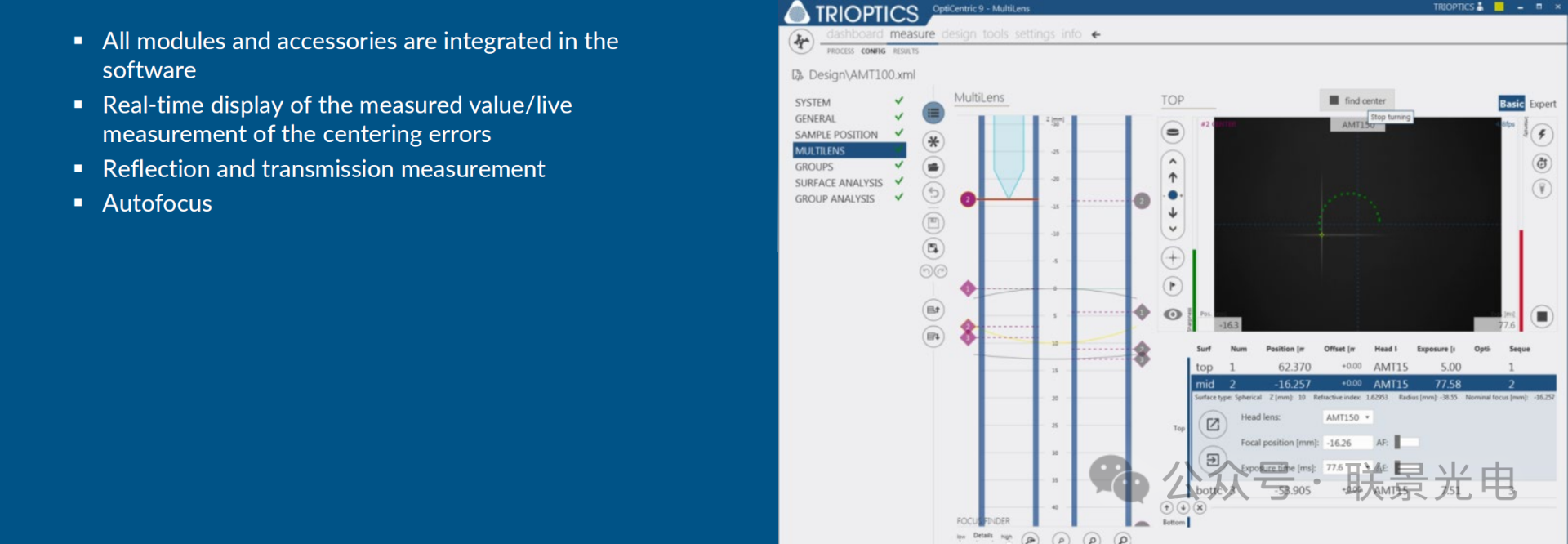

      启用 “MultiLens® 多表面测量” 功能，同步评估所有光学表面的偏差。软件会自动计算并补偿光线经前面镜片折射产生的影响。

重点关注关键表面（如首片和末片）。若存在残余误差，则返回第二步进行微调，直至所有表面的偏差值均优于设计公差。

最终固定与质量确认

      当所有偏差均达到要求后，需将精调成果永久锁定。

      精准固定：使用定力短扳手，以规定力矩均匀、对称地拧紧压圈。若使用光学胶，需控制用量，确保无溢出。

      固化监测：使用UV胶时，在紫外固化过程中，可间隔约30秒进行一次快速单点测量，监控偏差是否因应力释放而发生漂移。

      最终复检：完全固化后，执行一次完整的最终测量，记录所有表面的定心误差与总指示跳动数据，与初始值对比，确保装调效果稳定、合格。

      数据存档：生成完整的装调报告，包含全过程关键数据与最终结果，用于质量追溯与工艺分析。

最关键技巧与注意事项

环境为王：必须在恒温（如23±1℃）、洁净、无强气流振动的环境中操作，温度波动是微米级精度的大敌。

操作手感：每次微调后，应等待3-5秒，待机构回弹与振动消除后再进行测量，读数更稳定。

       敏感元件：对于红外材料、超薄镜片等易损元件，全程使用真空吸盘处理，避免机械接触和热传递。
