在光学制造、光学器件研发与质量检测领域，镜片的中心几何厚度与折射率是重要性能参数，其测量精度直接决定了光学系统的成像质量、光学传输效率等关键指标。传统的镜片参数测量方法往往依赖于对镜片材料已知，若面对未知光学材料的镜片，测量工作便会受到极大限制，且难以保证测量结果的准确性与可靠性。为解决这一痛点，TRIOPTICS推出了基于OptiSurf® LTM 平台的LensGage 模块，实现了未知折射率镜片的中心厚度与群折射率精准测量。

OptiSurf® LTM及LensGage凭借硬件与软件一体化的设计优势，成为未知折射率光学镜片参数测量的高效解决方案，也为光学制造的质量管控与工艺优化提供了全新技术支撑。

OptiSurf^® LTM

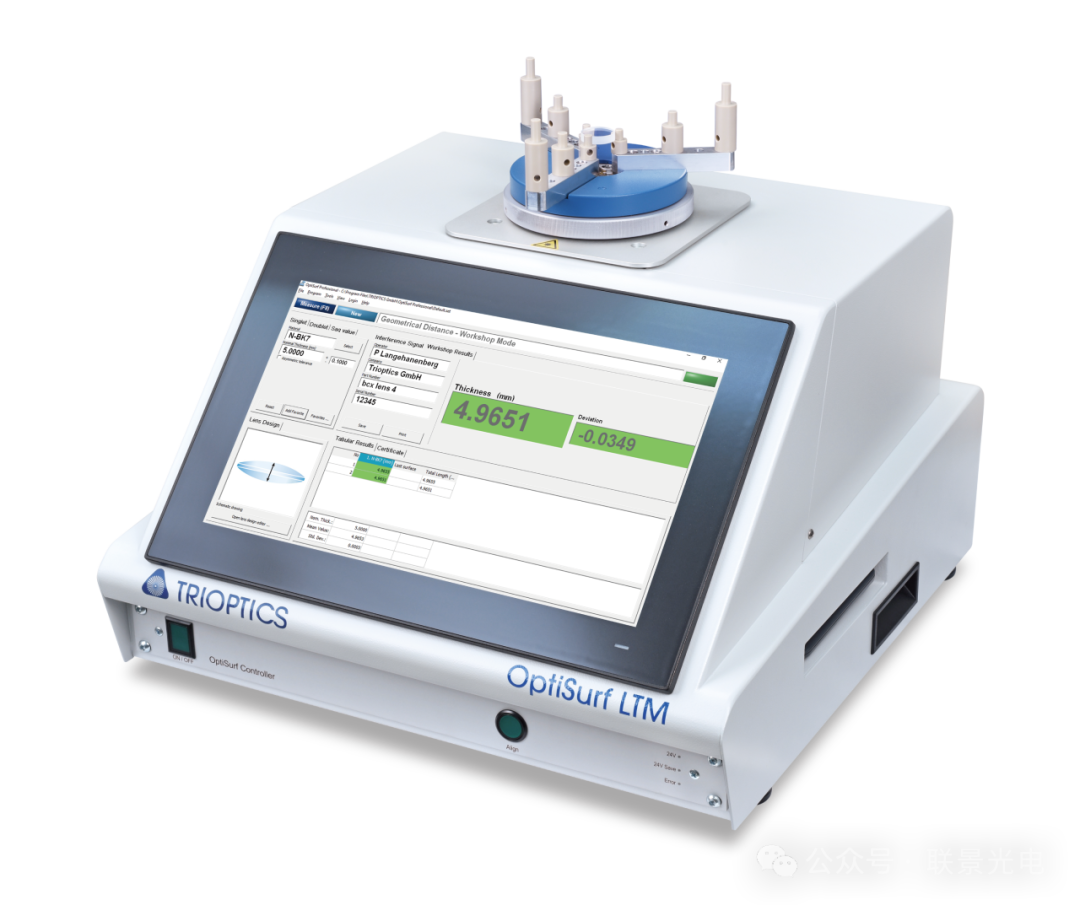

OptiSurf® LTM 是德国全欧光学（TRIOPTICS）开发的一款非接触式测量高精度光学单镜片中心厚度的测量系统，用于测量各类光学镜片的中心厚度。其非接触式测量方式，既从根本上规避了镜片的物理损伤风险，也让测量结果摆脱了接触式测量的各类干扰因素，数据精准性与可靠性更优。

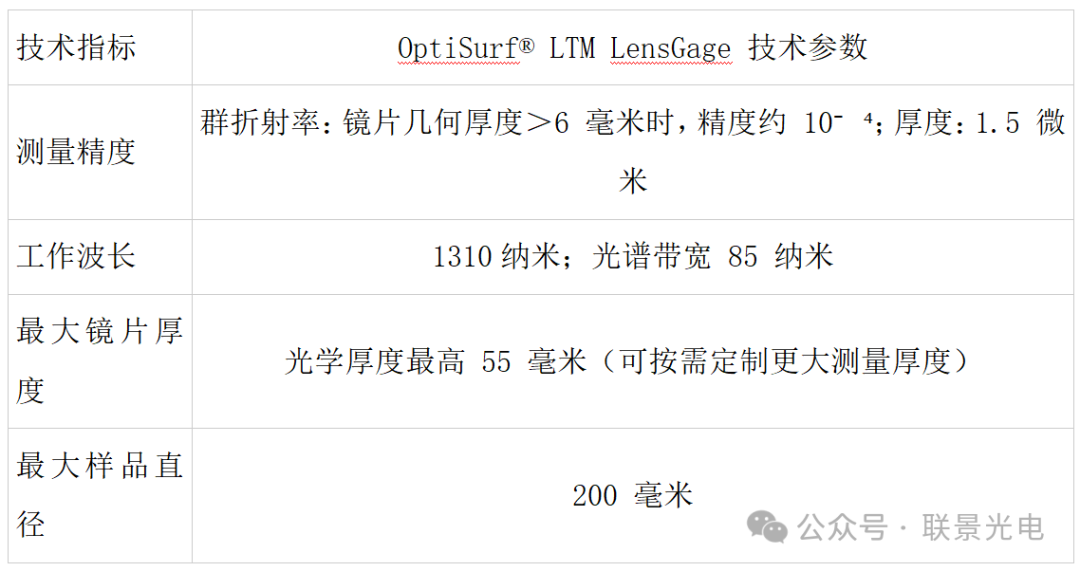

产品型号及技术指标

LensGage 模块

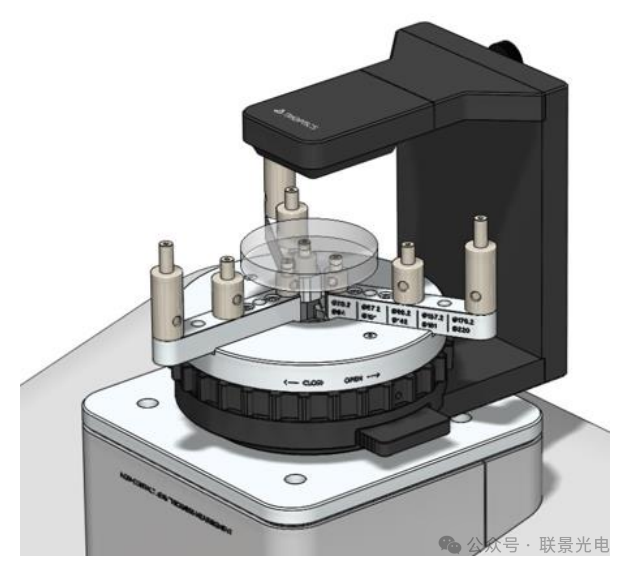

LensGage 是适配 OptiSurf^® LTM 的专用配件与软件模块，其核心优势在于无需知道镜片的材料即可确定镜片的中心厚度。LensGage 模块在 OptiSurf^® LTM 原有样品架基础上进行升级，核心构造为上下两块玻璃板组成的测量腔，玻璃板作为测量腔的边界，其间距是测量的关键参数。为避免热膨胀效应对测量池间距的影响，模块采用低热膨胀系数（CTE）的殷钢（Invar）打造机械部件，实现了极高的热稳定性，从硬件设计层面保障了测量结果的重复性与准确性，也减少了后续重新校准的频率，提升了测量效率。同时，模块的结构设计兼顾了实用性，下方玻璃板搭载于抽拉式结构上，可轻松取出切换至标准 LTM 测量模式，整个模块也可快速拆卸，满足大尺寸镜片的标准测量需求，实现了不同测量模式的快速切换。

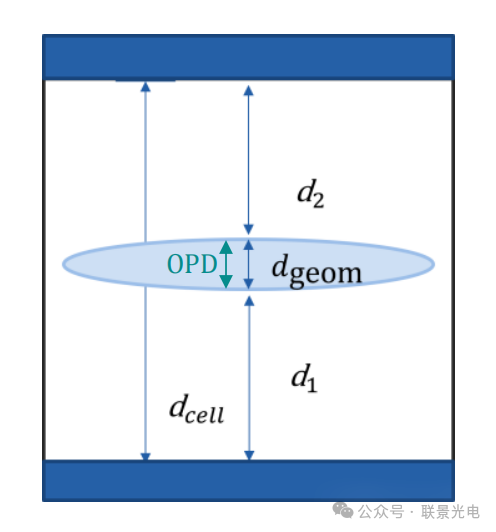

原理

d_cell：两玻璃板之间的距离

d₁:底部玻璃板与底部透镜表面之间的距离;

d₂:顶部镜片表面与玻璃板顶部之间的距离;

OPD:透镜上下表面之间的光程长度;

d_geom:镜片中心厚度

厚度：

群折射率：

优势

一，具备通用适用性，无需知晓镜片材料及精确折射率，即可完成中心厚度测量，解决了未知材料镜片的测量难题；

二，测量结果可复现性强，殷钢材质的机械部件有效抑制了热膨胀影响，大幅减少了重新校准的需求，保障了批量测量的一致性；

三，测量范围覆盖广，依托仪器的长扫描长度与大尺寸测量腔，可测量光学厚度达 55 mm 的镜片，最大样品直径可达 200 mm，且更大厚度的测量需求可定制化实现；

四，硬件与软件深度融合，专属的软件模块为测量过程提供全程支持，实现了数据采集、计算、分析的一体化，相比传统测量方式大幅提升了操作效率。
