在光学制造领域，哪怕微米级的偏差都可能导致设备性能大幅衰减。从相机镜头到航天探测光学系统，从医疗内窥镜到激光设备，光学元件的中心偏差的检测是重中之重，而中心偏差测量仪的出现正解决了这一难题。

什么是中心偏差测量仪

    中心偏差测量仪是一种专门用于检测光学元件（如透镜、棱镜、物镜等）中心误差的高精度测量设备，核心作用是测定光学表面曲率中心与机械轴、光轴或参考轴之间的偏移与倾斜程度。其测量对象涵盖单透镜、多透镜系统等各类光学元件，通过量化中心偏差数据，为光学元件的加工、装配和校准提供科学依据。

     设备融合了光学测量技术、精密机械设计、自动化控制与软件算法，能够实现从反射式、透射式到多维度组合测量的全场景覆盖，测量精度可达微米级别，是现代光学制造产业链中不可或缺的设备。

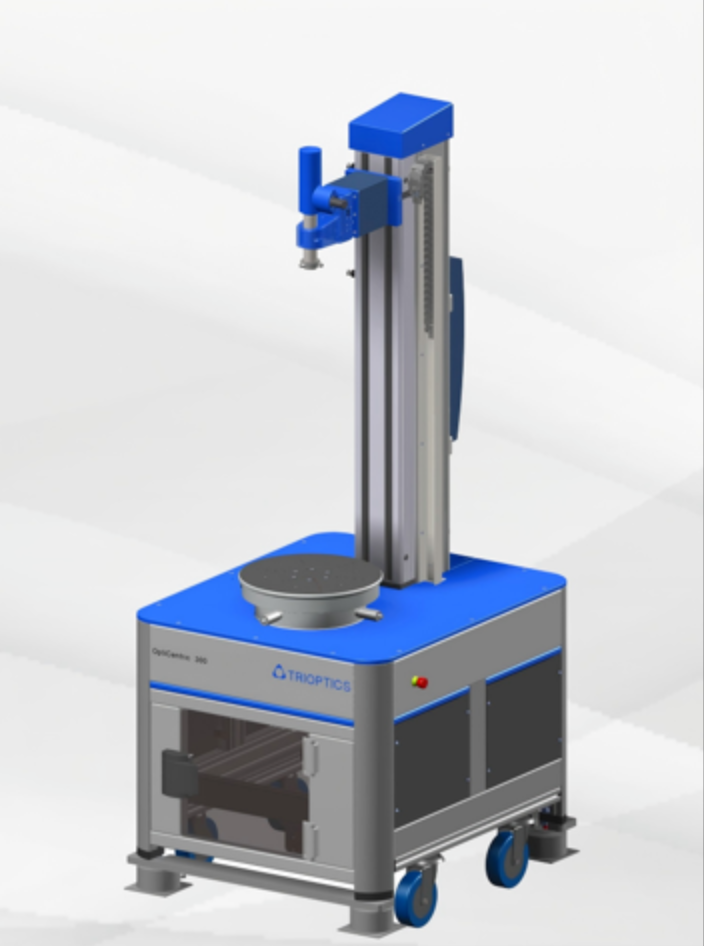

设备硬件

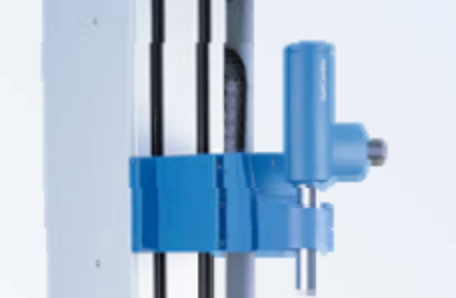

（一）测量头

它基于自准直原理工作，通过向镜片表面发射光线并接收反射信号，来精准捕捉光学元件的中心偏差

在检测时，它能确定镜片表面曲率中心相对于理想旋转轴的偏移，并将这些光学信息转换为电信号，由软件分析后直接给出偏差的数值和方向，是确保测量精度的核心部件。

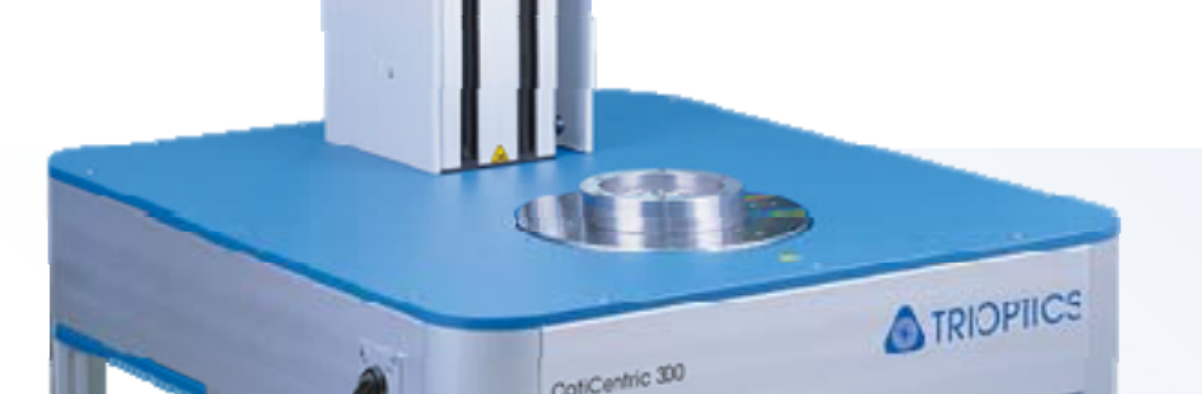

（二）转台（基准核心）

中心偏差测量的本质，是对比光学轴与机械旋转轴的偏差，因此旋转单元的回转精度，直接决定了设备的测量上限。主要配置：精密空气轴承转台，采用气浮式设计，无机械摩擦，回转精度可达亚角秒级，轴向与径向跳动控制在纳米级。

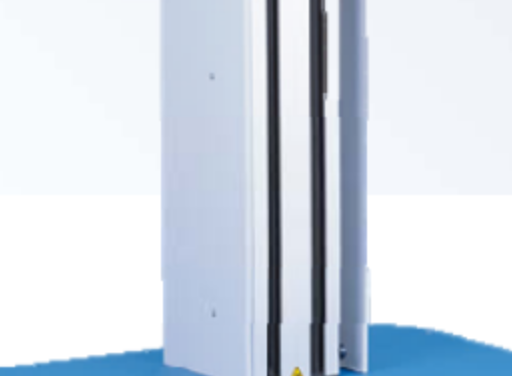

（三）线性导轨

线性导轨是承载测量头沿光轴（Z 轴）上下移动的核心传动硬件，是实现不同曲率半径、多层镜片组、不同厚度光学系统精准对焦与测量的关键，其定位精度、运动平稳性影响设备的轴向测量精度。

仪器应用

1. 光学元件制造与检验

   单透镜、胶合透镜、非球面镜片、柱面镜的偏心检测

2. 镜头组装与调校

    装配过程控制：实时监测并引导镜片在镜筒

    复杂镜头组装：处理镜片数量多的系统，可测量多达40个光学表面

3. 成品质量验证与性能评估

   对整个完整镜头的光学性能进行最终验证

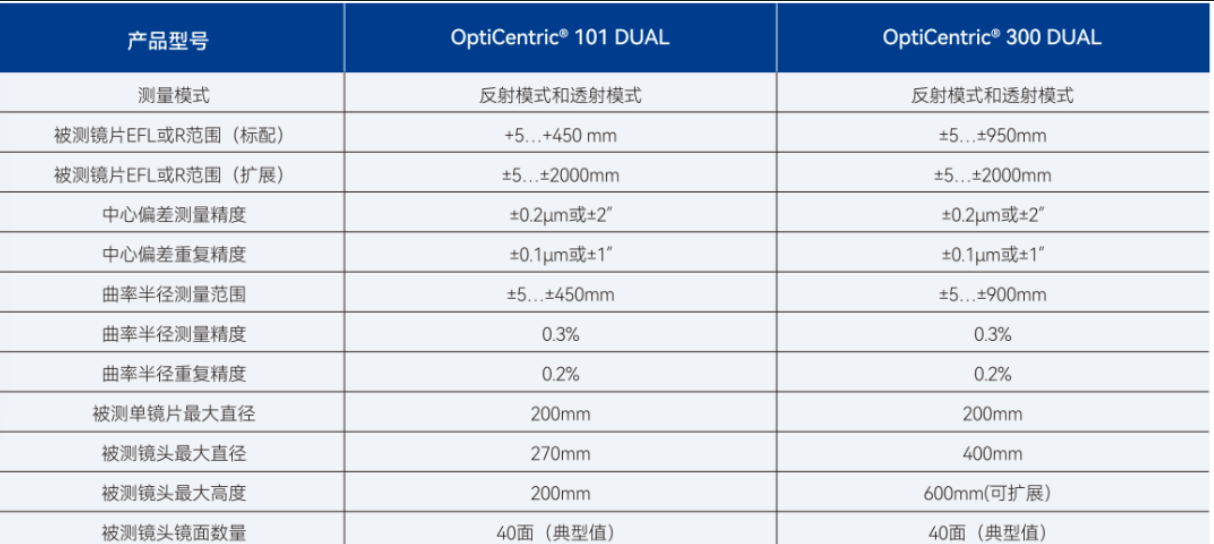

常用仪器类型
